Introdução

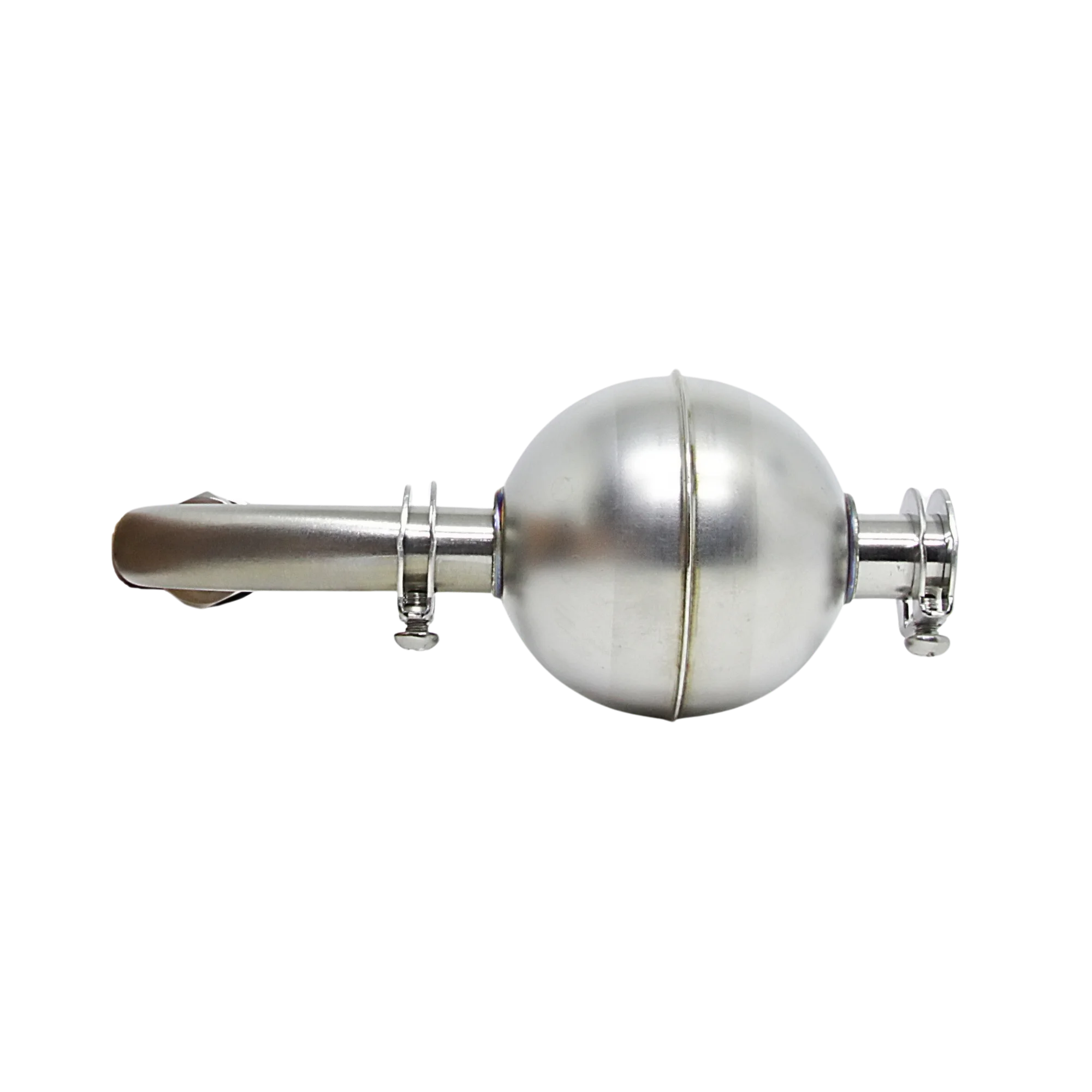

Os mini-interruptores de nível são dispositivos eletromecânicos compactos, simples e estão prontos para serem instalados em qualquer espaço pequeno. Podem suportar produtos químicos, altas temperaturas e pressões se o usuário selecionar corretamente o material do flutuador indicando níveis para fins de controle e automação.
Funcionamento
Quando o campo magnético de um ímã permanente colocado na boia de flutuação se aproxima de um relé reed inserido na haste fixa, o contato atraca e fecha um circuito elétrico. Quando o campo magnético é afastado o contato é desfeito e o circuito elétrico abre.
GRAVIDADE ESPECÍFICA
Os níveis de atuação foram estipulados com base na gravidade específica da água (SG=1). Se o líquido a ser monitorado tiver um SG muito diferente, o flutuador não aciona o reed. Recomendamos verificar qual o SG do produto a ser monitorado.
PROTEÇÃO
Cargas indutivas - Nunca chavear diretamente válvulas solenoides, motores ou interruptores magnéticos, visto que os contatos dos relés reed serão submetidos a altas tensões induzidas durante a abertura dos contatos. A aplicação de circuitos de proteção, tais como, RC, varistores ou diodos são recomendáveis.
Cargas capacitivas - Ao chavear cargas capacitivas, como capacitores, lâmpadas incandescentes, etc. Os contatos dos relés reed serão submetidos a um aumento significativo da corrente atual. Nestas condições a aplicação de supressores de surtos ou limitadores de corrente são recomendáveis.
Dados técnicos
Tensão máxima de comutação 220 Vca / 200 Vcc
Corrente máxima de comutação* 0,5 A
Potência máxima de comutação * 50 W
Pressão máxima
RF-3002D: 10 kg/cm²
RF-4502D: 12 kg/cm²
RF-4002D, RF-5002D:30 kg/cm²
Densidade do liquido (SG)
RF-3002D: 0,8
RF-4002D: 0,7
RF-4502D: 0,65
RF-5002D: 0,55
Cabo de ligação
2 x 22 AWG x 30 cm
Grau de proteção da saída elétrica IP 66
Temperatura de operação -20 a 120°C
Material Aço inox 304
Instalação Horizontal
Contato N.A ou N.F
