Como Crimpar Terminal Pino e Terminal Luva: Guia Passo a Passo

Para crimpar um terminal pino ou um terminal luva corretamente, é preciso decapar o cabo no comprimento exato do terminal, inserir o fio sem deixar fios soltos para fora e aplicar pressão uniforme com um alicate de crimpar próprio para esse tipo de terminal — nunca com alfinete, solda ou alicate universal. Esse cuidado evita mau contato, aquecimento e até queima de componentes no painel elétrico.

Parece um detalhe pequeno, mas uma crimpagem malfeita é uma das causas mais comuns de falha intermitente em quadros elétricos: o fio parece conectado, mas qualquer vibração ou variação de temperatura faz o contato se perder.

Por que a crimpagem correta importa tanto

Terminais como o Terminal Pino e o Terminal Luva existem justamente para dar ao fio flexível uma ponta rígida e uniforme, que não se desfia dentro do borne do contator, disjuntor ou régua de terminais. Quando a crimpagem é malfeita:

• O terminal pode soltar do fio com o tempo;
• A área de contato real fica menor, aumentando a resistência e o aquecimento;
• Fios desencapados podem tocar partes próximas, causando curto-circuito;
• A manutenção futura fica mais difícil, porque o fio pode estar frágil ou parcialmente rompido dentro do terminal.

Em instalações industriais, isso se traduz em paradas de produção e risco para quem faz a manutenção.

Terminal Pino x Terminal Luva: qual usar

Antes de pensar na crimpagem, é preciso escolher o terminal certo para o ponto de conexão:

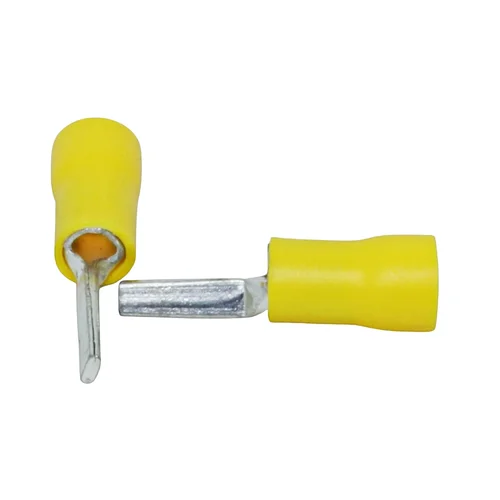

• Terminal Pino: indicado para encaixar em bornes com furo redondo, como em contatores, disjuntores e réguas de conexão que recebem a ponta do fio por pressão de parafuso em um orifício.
• Terminal Luva: usado quando o fio será preso sob a cabeça de um parafuso ou em borne tipo gaiola que prensa uma superfície cilíndrica reta, sem necessidade de formato específico como olhal ou garfo.

Terminal Pino 35mm PB35000 — a partir de R$ 2,90

Ambos vêm com a bitola do fio indicada na embalagem, e é fundamental respeitar essa faixa — um terminal subdimensionado não segura bem o fio, e um superdimensionado deixa folga que compromete o contato.

Passo a passo da crimpagem

1. Decape o fio no comprimento indicado pelo fabricante do terminal (geralmente impresso na embalagem ou no catálogo técnico).
2. Verifique a bitola: confira se o fio decapado corresponde à faixa de mm² do terminal escolhido.
3. Insira o fio totalmente dentro da parte metálica do terminal, sem deixar fios de cobre expostos para fora da região de crimpagem.
4. Use o alicate de crimpar adequado ao tipo de terminal (pino ou luva), posicionando a matriz na marcação correta.
5. Aplique pressão firme e constante até o alicate liberar — a maioria dos modelos profissionais só abre depois que a crimpagem atinge a força correta.
6. Puxe levemente o fio depois de crimpado para confirmar que não há folga ou deslizamento.

Terminal Luva 4-6mm C/10 Pçs. LI1210 — a partir de R$ 5,60

Erros comuns na hora de crimpar

• Usar alicate universal ou de bico, que não distribui a pressão de forma uniforme;
• Decapar o fio com faca, deixando fios cortados ou afinados;
• Misturar bitolas diferentes no mesmo terminal, forçando o encaixe;
• Não verificar se o isolamento do terminal cobre toda a parte decapada, deixando cobre exposto;
• Reaproveitar terminal já usado, que perde a capacidade de prensar firmemente o fio.

Para fios mais finos, como os usados em comandos e sinalização de painéis, vale a pena ter em mãos terminais de bitolas menores, como os modelos de 1 a 2,5 mm², que são comuns em botões de comando, relés e bornes de sinalização.

Terminal Luva 1,5-2,5mm C/10 Pçs. LI1614 — a partir de R$ 3,00

Quando chamar atenção redobrada

Em circuitos de potência, como os que alimentam contatores e motores trifásicos, a crimpagem precisa ser ainda mais criteriosa, já que a corrente é maior e qualquer ponto de resistência extra gera calor significativo. Nesses casos, prefira sempre terminal com a bitola exata do cabo de força e revise a crimpagem periodicamente dentro da manutenção preventiva do painel.

Já em terminais de controle — ligados a sensores, temporizadores e botoeiras — a corrente é baixa, mas a confiabilidade do sinal depende igualmente de um bom contato, então o cuidado na crimpagem não deve ser menor.

Conclusão

Crimpar terminal pino e terminal luva corretamente é um processo simples, mas que exige disciplina: bitola certa, decapagem precisa e ferramenta adequada. Esse cuidado evita boa parte dos problemas de mau contato e aquecimento em painéis elétricos, prolongando a vida útil das instalações e reduzindo manutenções corretivas.

Posso crimpar terminal com alicate universal?

Não é recomendado. O alicate universal não distribui a pressão de forma uniforme ao redor do terminal, resultando em crimpagem fraca e risco de mau contato.

Dá para reutilizar um terminal já crimpado?

Não. Depois de crimpado, o metal do terminal perde a elasticidade original e não garante mais uma prensagem firme se for reaproveitado.

Como saber a bitola certa do terminal para o meu fio?

Verifique a seção em mm² do condutor e compare com a faixa indicada na embalagem do terminal — a maioria dos fabricantes informa a faixa de bitola compatível diretamente no produto.

Terminal pino e terminal luva servem para o mesmo tipo de borne?

Não necessariamente. O terminal pino é indicado para bornes com furo redondo, enquanto o terminal luva é mais usado em conexões sob parafuso ou borne tipo gaiola com superfície reta.
