Contator Tripolar: Como Escolher a Corrente (Amperagem) Certa para Motores e Cargas Trifásicas

Para escolher a corrente certa de um contator tripolar, o caminho é: descobrir a corrente nominal da carga (em geral um motor trifásico), verificar em qual categoria de utilização ele vai operar (AC-3 para motores, AC-1 para cargas resistivas) e aplicar uma margem de segurança sobre esse valor antes de fechar a compra. Ignorar qualquer uma dessas etapas é a causa mais comum de contator que aquece, solda os contatos ou queima em poucos meses de uso.

Passo 1: descubra a corrente nominal da carga

A informação mais confiável está na placa de identificação do motor ou do equipamento, no campo "In" (corrente nominal). Se você só tem a potência em CV ou kW, é possível estimar a corrente com tabelas de conversão, mas sempre que possível use o valor real da placa — motores de mesma potência podem ter correntes diferentes dependendo do rendimento e da tensão de alimentação (220V, 380V ou 440V).

Outro ponto importante: motores têm corrente de partida de 5 a 8 vezes a corrente nominal, mesmo que por poucos segundos. O contator precisa suportar esse pico sem sofrer desgaste acelerado nos contatos.

Passo 2: identifique a categoria de utilização (AC-3 ou AC-1)

As correntes indicadas na embalagem ou datasheet de um contator variam conforme a categoria:

• AC-1: cargas resistivas ou pouco indutivas (aquecedores, resistências). O contator suporta correntes mais altas nessa categoria.
• AC-3: motores de indução com rotor gaiola, incluindo o corte durante a rotação. É a categoria mais exigente e a que normalmente importa para acionamento de motores.

Um contator anunciado como "20A" pode significar 20A em AC-1, mas um valor bem menor em AC-3. Por isso, ao comparar contatores, confira sempre a corrente informada para a categoria AC-3 quando a aplicação for motor.

Contator Tripolar 9AMP. 1NA CWM9.10 220V WEG — a partir de R$ 165,00

Passo 3: aplique uma margem de segurança

Depois de identificar a corrente nominal em AC-3 compatível com sua carga, é recomendável escolher um modelo com folga — normalmente 20% a 25% acima da corrente nominal do motor. Essa margem:

• reduz o aquecimento em regime contínuo;
• prolonga a vida útil dos contatos;
• absorve pequenas variações de tensão da rede.

Para motores maiores, com corrente nominal mais alta, contatores tripolares de maior amperagem são a escolha natural. É o caso de aplicações industriais que exigem modelos robustos, como um contator tripolar de maior capacidade.

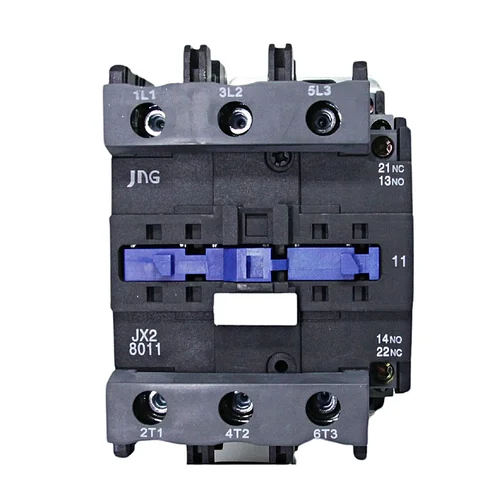

Contator Tripolar 80 Amp. JX2-80.11 220V JNG — a partir de R$ 414,00

Contator tripolar x contator auxiliar: qual a diferença

O contator tripolar (ou contator de potência) é o responsável por ligar e desligar as três fases do motor, suportando a corrente principal da carga. Já o contator auxiliar trabalha com correntes muito menores e é usado para intertravamentos, sinalização, comando de outros contatores ou lógica de partida (como reversão ou partida estrela-triângulo).

Em um painel de comando típico, é comum ver o contator tripolar acionando o motor e um ou mais contatores auxiliares fazendo a lógica de controle:

Contator Auxiliar 2Na + 2 Nf JZC4-22 — a partir de R$ 91,00

Misturar as duas funções é um erro frequente: usar um contator de potência subdimensionado como se fosse auxiliar, ou tentar acionar um motor diretamente com um contator auxiliar, que não foi projetado para suportar a corrente de partida.

Conexão e terminação dos cabos

Depois de escolher a amperagem correta, a qualidade da conexão elétrica também influencia o desempenho do contator. Emendas mal feitas ou conexões soltas geram pontos de aquecimento que podem causar falhas mesmo em um contator bem dimensionado. Para bitolas de cabo compatíveis com os bornes do contator, terminais tipo pino garantem um contato firme e uniforme no aperto do parafuso:

Terminal Pino 35mm PB35000 — a partir de R$ 2,90

Use sempre o terminal com a bitola compatível ao cabo e ao torque recomendado pelo fabricante do contator, evitando tanto o aperto insuficiente quanto o excesso, que pode danificar o terminal.

Resumo prático para escolher a amperagem

• Levante a corrente nominal (In) do motor ou carga na placa de identificação.
• Verifique a corrente do contator na categoria AC-3, se for motor.
• Aplique uma margem de segurança de 20% a 25% sobre a corrente da carga.
• Separe as funções: contator tripolar para a potência, contator auxiliar para a lógica de comando.
• Capriche na conexão dos cabos com terminais adequados à bitola.

Seguindo esses passos, o contator trabalha dentro da faixa de projeto, evita aquecimento excessivo e tem vida útil compatível com o especificado pelo fabricante.

Posso usar um contator com amperagem maior do que a necessária?

Sim, um contator com corrente nominal maior que a exigida pela carga não traz problema técnico — apenas representa um custo mais alto do que o necessário. O problema real é o contrário: usar um contator subdimensionado para a carga.

Qual a diferença entre corrente nominal e corrente de partida do motor?

A corrente nominal é o valor de operação em regime contínuo do motor, enquanto a corrente de partida pode ser de 5 a 8 vezes maior, durante os primeiros instantes de acionamento. O contator precisa suportar esse pico sem dano.

Contator tripolar serve para qualquer tipo de carga?

Serve principalmente para cargas trifásicas, como motores de indução. Para cargas resistivas monofásicas ou de menor corrente, muitas vezes um contator auxiliar ou um relé já atende, dependendo da corrente envolvida.

Como saber se um contator está subdimensionado?

Sinais comuns são aquecimento excessivo no corpo do contator, contatos com marcas de queima ou solda, e desarmes frequentes da proteção associada ao circuito.

Produtos relacionados na loja

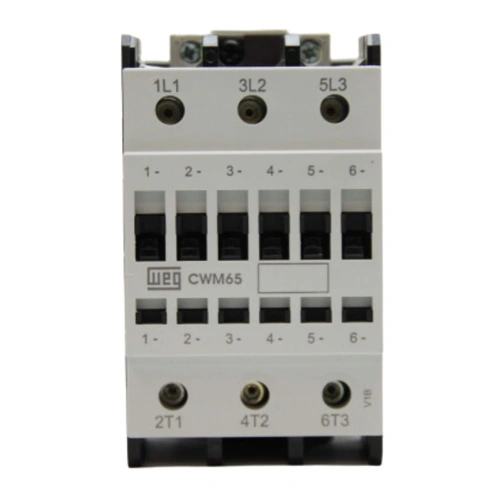

Contator Tripolar 65AMP. CWM65.00 220V WEG — a partir de R$ 915,00

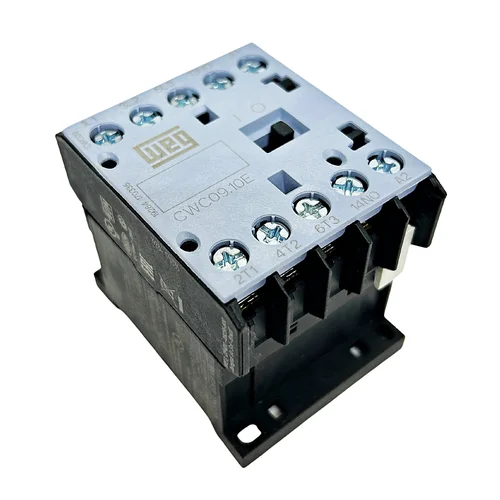

Mini contator tripolar, 9AMP.,contato auxiliar 1NA, CWC09.10 WEG — a partir de R$ 142,00

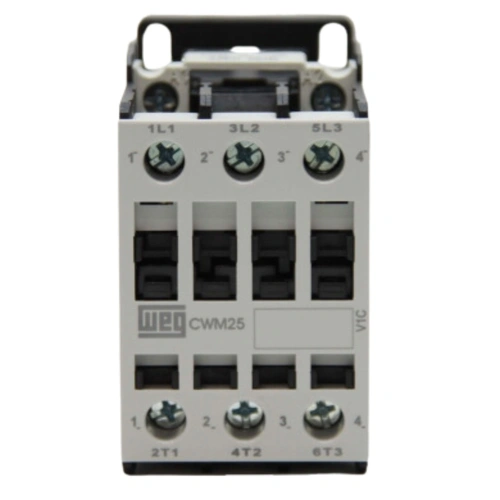

Contator Tripolar 25AMP. CWM25.00 220V WEG — a partir de R$ 220,00
