Contator Auxiliar: Para Que Serve e Como Escolher NA e NF Ideais

O contator auxiliar é um dispositivo eletromecânico usado para multiplicar, inverter ou complementar os contatos de comando de um circuito, sem conduzir a corrente de carga do motor ou equipamento principal. Ele serve, principalmente, para expandir o número de contatos disponíveis para sinalização, intertravamento e lógica de comando quando o contator principal não tem contatos auxiliares suficientes.

O Que É um Contator Auxiliar

Diferente do contator principal, que é dimensionado para chavear a corrente de motores, resistências ou outras cargas de potência, o contator auxiliar trabalha apenas com correntes baixas, típicas de circuitos de comando: bobinas, lâmpadas de sinalização, entradas de CLP e relés de temporização. Fisicamente ele é bem menor, mais leve e mais barato que um contator de força, mas segue a mesma lógica de funcionamento: uma bobina energizada aciona um conjunto de contatos.

Diferença entre Contator Principal e Contator Auxiliar

• Contator principal: dimensionado em amperes para a carga (motor, resistência, capacitor), geralmente com poucos contatos auxiliares embutidos (1 NA + 1 NF, por exemplo).
• Contator auxiliar: não tem contatos de força, apenas contatos de comando, mas em maior quantidade (2, 3 ou 4 contatos NA e NF combinados).

Um exemplo típico de contator principal é o abaixo, usado para o chaveamento de motores de até 9A:

Contator Tripolar 9AMP. 1NA CWM9.10 220V WEG — a partir de R$ 165,00

Repare que ele já sai de fábrica com um contato auxiliar (1NA), mas em muitos projetos esse único contato não é suficiente para toda a lógica de comando, sinalização e intertravamento — é aí que entra o contator auxiliar.

Para Que Serve o Contator Auxiliar na Prática

• Intertravamento elétrico: impedir que dois contatores sejam energizados ao mesmo tempo (por exemplo, em circuitos de reversão de motor).
• Multiplicação de contatos: quando o contator principal não tem contatos NA/NF suficientes para sinalização, temporizadores e CLP ao mesmo tempo.
• Isolamento de circuitos: separar o comando de baixa corrente da lógica de potência, protegendo CLPs e relés de temporização de sobrecargas indevidas.
• Selo e memória de comando: manter um circuito energizado após o pulso inicial de um botão, função comum em partidas diretas de motor.
• Sinalização remota: acionar lâmpadas piloto ou sirenes indicando o estado de funcionamento de uma máquina.

Como Escolher a Configuração NA/NF Ideal

A escolha do contator auxiliar correto passa por alguns pontos:

1. Quantidade de Contatos Necessários

Levante quantos pontos de comando, sinalização e intertravamento o seu circuito exige. Se precisar de mais contatos normalmente abertos do que fechados, um modelo como este pode atender bem:

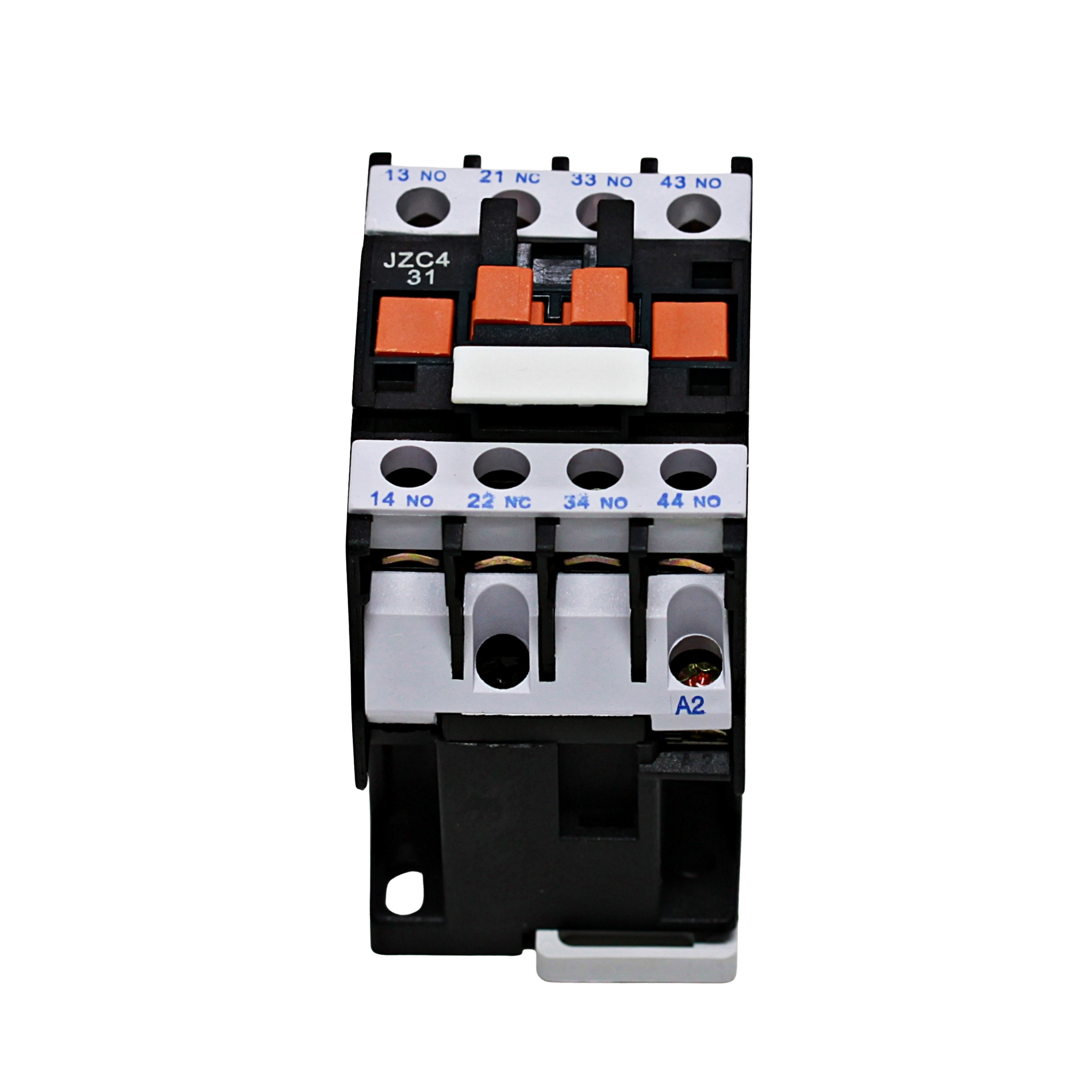

Contator Auxiliar 3Na + 1Nf JZC4-31 — a partir de R$ 91,00

Já em aplicações que exigem equilíbrio entre contatos abertos e fechados — como em intertravamentos que precisam abrir um circuito enquanto fecham outro simultaneamente — a configuração balanceada é mais indicada:

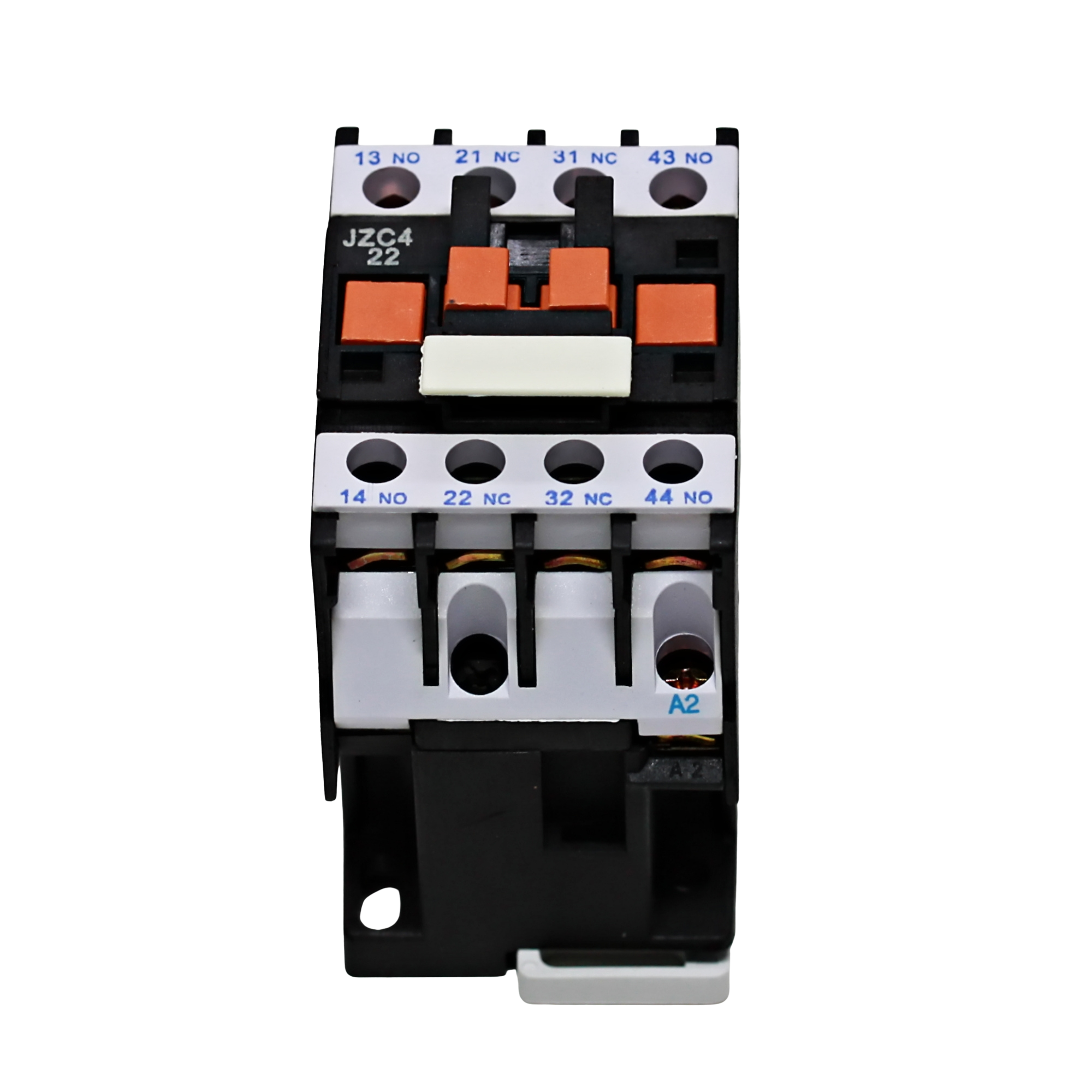

Contator Auxiliar 2Na + 2 Nf JZC4-22 — a partir de R$ 91,00

2. Tensão da Bobina

Verifique se a tensão de comando do seu painel é 24V, 110V ou 220V e escolha a bobina compatível. Um erro comum é comprar o contator auxiliar certo em número de contatos, mas com bobina incompatível com a tensão de comando disponível.

3. Compatibilidade Mecânica com o Contator Principal

Alguns fabricantes oferecem blocos de contatos auxiliares que se encaixam diretamente sobre o contator principal, dispensando um contator auxiliar independente. Nesses casos, verifique a compatibilidade de encaixe antes da compra — nem todo bloco serve para toda marca ou linha de contator.

4. Corrente de Comando

Mesmo trabalhando com correntes baixas, confira a corrente nominal do contato auxiliar, especialmente se ele vai acionar bobinas de outros contatores ou relés maiores, para não sobrecarregar os contatos.

Contator Auxiliar ou Mini Contator: Qual a Diferença

Vale lembrar que o contator auxiliar não deve ser confundido com o mini contator, que é um contator de força em miniatura, capaz de chavear cargas pequenas (motores fracionários, resistências de baixa potência) diretamente. O mini contator tem contatos de força e substitui um contator convencional em aplicações de baixa corrente, enquanto o contator auxiliar nunca deve ser usado para chavear carga diretamente — sua função é exclusivamente de comando e sinalização.

Instalação e Cuidados

• Sempre desenergize o painel antes de instalar ou trocar um contator auxiliar.
• Identifique corretamente os bornes NA (13-14, 23-24...) e NF (21-22, 31-32...) conforme a numeração impressa no próprio dispositivo.
• Utilize terminais adequados na conexão dos cabos de comando para evitar mau contato e falhas intermitentes.
• Revise periodicamente o aperto dos parafusos dos bornes, já que vibração de máquinas próximas pode afrouxar as conexões ao longo do tempo.

Conclusão

O contator auxiliar é uma peça simples, mas estratégica, para dar flexibilidade ao seu painel de comando. Antes de comprar, faça o levantamento de quantos contatos NA e NF você realmente precisa, confira a tensão de bobina do seu circuito e avalie se o encaixe é compatível com o contator principal já instalado. Um dimensionamento correto evita gambiarras com relés extras e torna a manutenção do painel muito mais simples.

O contator auxiliar substitui o contator principal?

Não. Ele não possui contatos de força e não deve ser usado para chavear motores ou cargas diretamente, apenas circuitos de comando e sinalização.

Posso usar um contator auxiliar de qualquer marca com meu contator principal?

Depende do modelo de encaixe mecânico. Contatores auxiliares independentes, ligados por fiação, funcionam com qualquer marca; já os blocos de acoplamento direto exigem compatibilidade física com o contator principal.

Quantos contatos auxiliares um painel geralmente precisa?

Varia conforme o projeto, mas é comum precisar de pelo menos um contato extra para sinalização, um para intertravamento e um para selo do circuito de comando.

Produtos relacionados na loja

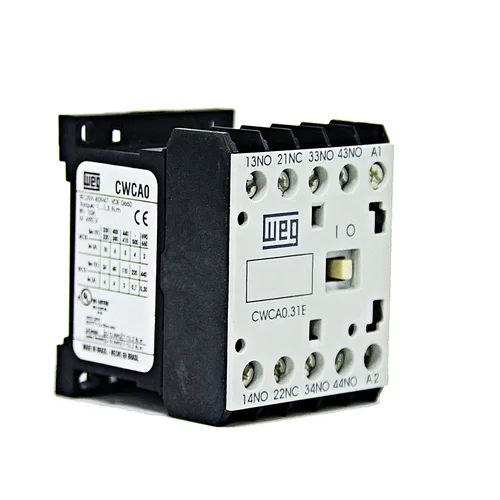

Mini contator auxiliar, 3NA+1NF, CWCA0.31 WEG — a partir de R$ 99,00

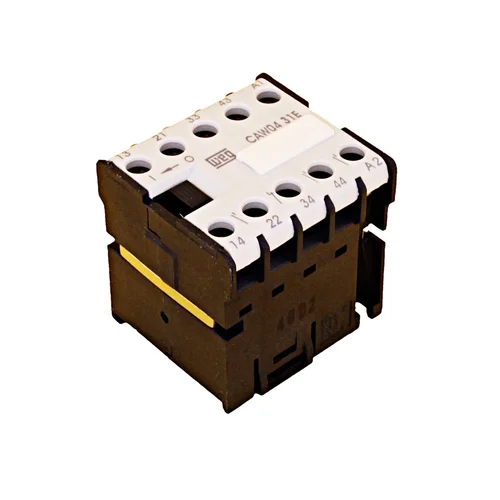

Mini contator auxiliar, 3NA+1NF, CAW04.31WEG — a partir de R$ 94,00
