Contator Principal e Contator Auxiliar: Qual a Diferença e Como Usar Juntos

O contator principal (ou contator de potência) é responsável por ligar e desligar a carga do motor, suportando correntes altas através de seus contatos principais. Já o contator auxiliar não liga cargas diretamente: ele serve para comandar sinalizações, intertravamentos e lógicas de controle, usando contatos NA/NF de baixa corrente. Os dois trabalham juntos no mesmo painel, mas cumprem papéis diferentes.

O que é o contator principal

O contator principal é o componente que efetivamente liga o motor ou a carga trifásica. Ele possui contatos robustos, dimensionados em amperagem, capazes de suportar a corrente nominal do motor e os picos de partida. Quando você escolhe um contator para acionar uma bomba, um compressor ou uma esteira, está escolhendo um contator principal.

A corrente do contator principal precisa ser compatível com a potência do motor. Modelos de baixa amperagem atendem motores pequenos, enquanto cargas maiores exigem contatores de amperagem elevada:

Contator Tripolar 9AMP. 1NA CWM9.10 220V WEG — a partir de R$ 165,00

Contator Tripolar 80 Amp. JX2-80.11 220V JNG — a partir de R$ 414,00

Repare que, mesmo sendo contatores "principais", muitos já vêm com um contato auxiliar integrado (como o NA mencionado no nome do modelo), usado justamente para sinalização ou selo do próprio circuito.

O que é o contator auxiliar

O contator auxiliar é um dispositivo menor, sem função de acionar diretamente motores de média ou alta potência. Sua corrente nominal é baixa (geralmente poucos amperes), pois ele trabalha apenas com sinais de comando: lâmpadas de sinalização, bobinas de outros contatores, intertravamentos elétricos e lógicas de segurança.

Ele é identificado pela combinação de contatos NA (normalmente aberto) e NF (normalmente fechado), por exemplo 2NA+2NF ou 3NA+1NF:

Contator Auxiliar 2Na + 2 Nf JZC4-22 — a partir de R$ 91,00

Esse tipo de contator é muito usado quando o contator principal não tem contatos auxiliares suficientes para todas as funções do painel, como circuito de selo, sinalização de "motor ligado" e intertravamento com outro contator.

Principais diferenças entre os dois

• Função: o principal aciona a carga; o auxiliar comanda sinais e lógicas.
• Corrente: o principal suporta amperagem alta (compatível com o motor); o auxiliar trabalha com correntes baixas, de comando.
• Tamanho dos contatos: o principal tem contatos dimensionados para potência; o auxiliar tem contatos menores, apenas para sinal.
• Aplicação típica: o principal liga motores, resistências e cargas trifásicas; o auxiliar faz selo, intertravamento e sinalização.
• Quantidade de contatos: o auxiliar geralmente oferece mais combinações de NA/NF do que o principal.

Como eles trabalham juntos em um circuito de comando

Em uma partida direta de motor, por exemplo, o contator principal liga as três fases do motor quando a bobina é energizada. Um contato auxiliar (seja ele integrado ao contator principal ou um contator auxiliar externo) é usado para manter a bobina energizada após o operador soltar o botão de "liga" — esse é o circuito de selo.

Já em sistemas de reversão de motor, contatores auxiliares são usados para garantir o intertravamento: eles abrem o circuito de comando do contator oposto, evitando que os dois contatores principais (sentido horário e anti-horário) sejam acionados ao mesmo tempo, o que causaria curto-circuito entre fases.

Também é comum usar contatores auxiliares para acender lâmpadas piloto, acionar temporizadores ou alimentar outras bobinas de comando sem sobrecarregar os contatos do contator principal.

Como escolher a corrente do contator principal

Para dimensionar corretamente o contator principal, verifique:

• A corrente nominal do motor (indicada na placa de identificação).
• A tensão de alimentação da carga (220V, 380V, etc.).
• A tensão da bobina de comando, que deve ser compatível com a fonte de controle do painel (24V, 110V ou 220V, por exemplo).
• A categoria de uso (AC-3 para motores, AC-1 para cargas resistivas), que influencia a capacidade real de corrente do contator.

Contatores de menor amperagem, como modelos de 9A, atendem motores pequenos. Já aplicações industriais com motores de maior potência exigem contatores de 80A ou mais, sempre verificando a categoria de uso informada pelo fabricante.

Como escolher os contatos NA/NF do contator auxiliar

Ao escolher um contator auxiliar, observe quantos contatos NA e NF a sua lógica de comando realmente precisa:

• Para um simples circuito de selo, um contato NA já pode ser suficiente.
• Para intertravamento entre dois contatores principais, é comum usar pelo menos um contato NF em cada lado.
• Para sinalização adicional (lâmpadas, alarmes, entrada para CLP), pode ser necessário um contator auxiliar com mais combinações, como 3NA+1NF.

Verifique também se o contator auxiliar é compatível fisicamente com o contator principal, já que muitos modelos são projetados para montagem frontal direta sobre a carcaça do contator de potência.

Erros comuns ao combinar contator principal e auxiliar

• Usar um contator auxiliar para tentar acionar diretamente um motor, sobrecarregando seus contatos.
• Esquecer de verificar a tensão da bobina, misturando contatores de 220V com comandos de 24V.
• Não considerar a categoria de uso (AC-3) ao escolher a amperagem do contator principal para motores.
• Deixar de prever contatos auxiliares suficientes para selo, sinalização e intertravamento, exigindo depois a instalação de um contator auxiliar externo que poderia ter sido evitado.

Perguntas frequentes

O contator auxiliar pode substituir o contator principal?

Não. O contator auxiliar não é dimensionado para suportar a corrente de um motor ou carga de potência, apenas sinais de comando de baixa corrente.

Posso usar qualquer contator auxiliar com qualquer contator principal?

Na prática, é preciso verificar compatibilidade de montagem e de tensão de bobina. Alguns contatores auxiliares são feitos para acoplar diretamente sobre modelos específicos de contator principal.

Quantos contatos auxiliares um circuito de partida direta precisa?

Geralmente um contato NA já atende o circuito de selo básico. Circuitos com sinalização, intertravamento ou integração com CLP podem exigir mais contatos, daí a necessidade de um contator auxiliar adicional.

Como saber a amperagem certa do contator principal para o meu motor?

Consulte a corrente nominal indicada na placa do motor e escolha um contator com capacidade igual ou superior, respeitando a categoria de uso AC-3 informada pelo fabricante.

Produtos relacionados na loja

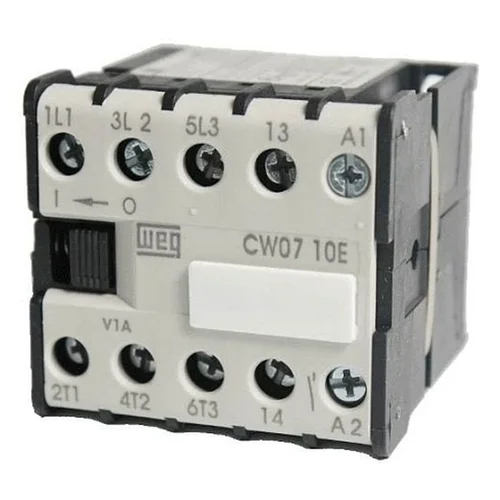

Mini contator tripolar, 7AMP.,contato auxiliar 1NA, CW07.10 WEG — a partir de R$ 94,00

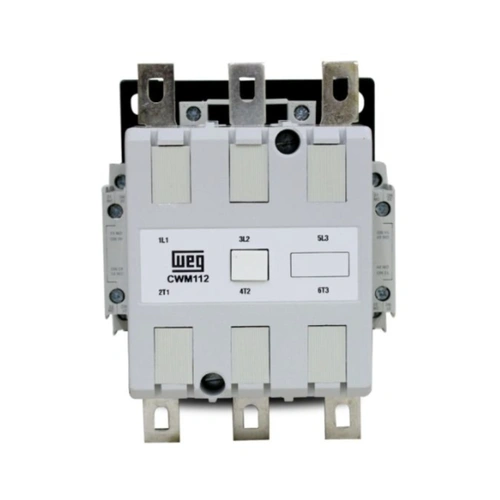

Contator Tripolar 112AMP contato auxiliar 2NA+2NF CWM112.22 220V WEG — a partir de R$ 1.963,00
