Controlador de Temperatura Duplo: Quando Usar e Como Escolher

Um controlador de temperatura duplo deve ser usado sempre que o seu processo precisa controlar duas saídas de forma independente ao mesmo tempo — por exemplo, aquecimento e resfriamento simultâneos, ou o monitoramento de duas zonas térmicas diferentes com um único instrumento. Já um controlador simples é suficiente quando existe apenas uma variável a ser controlada, com uma única saída de atuação.

Essa diferença parece pequena no papel, mas impacta diretamente o custo do painel, a quantidade de instrumentos instalados e até a lógica de programação. Neste guia você vai entender quando vale a pena investir no modelo duplo e como escolher o mais adequado para o seu processo.

O que é um controlador de temperatura duplo

O controlador duplo possui duas saídas de controle independentes, cada uma com seu próprio setpoint, histerese e, em muitos modelos, sua própria lógica de atuação (relé, SSR ou saída analógica). Isso permite, por exemplo:

• Controlar o aquecimento de uma câmara e, ao mesmo tempo, acionar a ventilação de resfriamento quando a temperatura ultrapassa o limite superior;
• Monitorar duas zonas de um forno ou estufa com sensores distintos;
• Definir alarmes de temperatura mínima e máxima de forma independente.

Já o controlador simples trabalha com apenas uma saída, sendo indicado para processos onde só existe uma ação a ser tomada — ligar ou desligar uma resistência, por exemplo.

Controlador de Temperatura 48x48mm MDH1311R — a partir de R$ 140,00

Quando o controlador simples já resolve

Se o seu processo é composto por uma única resistência, um único ventilador ou uma única válvula a ser controlada em função da temperatura, o modelo simples é a escolha mais econômica e direta. É o caso de estufas pequenas, embaladoras, seladoras e diversos equipamentos industriais que precisam apenas de liga/desliga baseado em um setpoint.

Quando vale a pena o controlador duplo

O investimento em um controlador duplo se justifica quando:

• Aquecimento e resfriamento acontecem no mesmo processo, como em câmaras climáticas, extrusoras e sistemas de cura;
• Há duas zonas térmicas que precisam ser monitoradas separadamente, mas o espaço no painel é limitado;
• É necessário reduzir o número de instrumentos instalados, simplificando a fiação e a manutenção do painel.

Um exemplo prático é o controlador que reúne duas saídas em um único gabinete de 48x48mm, economizando espaço no painel sem abrir mão da independência entre os controles.

Controlador de Temperatura Duplo 48x48mm MJH1466R — a partir de R$ 295,00

Como escolher o modelo ideal

Além de definir entre simples e duplo, alguns pontos merecem atenção na hora da compra:

Tipo de sensor compatível

Verifique se o controlador aceita o sensor que você já utiliza no processo — termopar tipo J ou K, ou PT100. Alguns modelos já vêm com o sensor integrado, o que simplifica a instalação em aplicações compactas.

Controlador de Temperatura com sensor MCS1665N — a partir de R$ 128,00

Tipo de saída

As saídas podem ser a relé, SSR (relé de estado sólido) ou 4-20mA, dependendo da carga que será acionada. Em cargas de alta potência ou ciclos rápidos, a saída SSR costuma ser mais indicada por não sofrer desgaste mecânico.

Tamanho do painel

Os modelos mais comuns no mercado seguem os padrões 48x48mm e 72x72mm. Antes de comprar, confira o recorte já existente no seu painel para evitar retrabalho na furação.

Faixa de temperatura do processo

Certifique-se de que a faixa de leitura do controlador atende à temperatura máxima e mínima do seu processo, com margem de segurança.

Instalação e cuidados

Ao instalar um controlador duplo, é importante:

• Identificar corretamente qual saída controla qual atuador na programação do instrumento;
• Configurar setpoints e histereses distintos para cada saída, evitando que o aquecimento e o resfriamento atuem ao mesmo tempo de forma indesejada;
• Revisar periodicamente a calibração de ambas as entradas de sensor, já que cada canal pode apresentar desvios diferentes ao longo do uso.

Em processos mais complexos, com múltiplas variáveis além da temperatura, pode fazer sentido combinar o controlador com outros instrumentos de painel, como contadores de impulsos ou temporizadores, para automatizar etapas do ciclo produtivo.

Perguntas frequentes

Um controlador duplo substitui dois controladores simples?

Em muitos casos sim, desde que as duas saídas necessárias sejam independentes entre si e o instrumento escolhido ofereça a configuração adequada para cada uma. Isso reduz o espaço ocupado no painel e simplifica a fiação.

É possível usar sensores diferentes em cada saída do controlador duplo?

Depende do modelo. Alguns controladores duplos aceitam um sensor por canal, permitindo monitorar duas zonas com sensores distintos; outros utilizam a mesma leitura para ambas as saídas. Consulte o manual do modelo antes de definir o projeto.

O controlador duplo é mais caro que o simples?

Geralmente sim, já que oferece duas saídas independentes em um único instrumento. Mas o custo total do painel pode ser menor do que instalar dois controladores simples separados, considerando espaço, fiação e mão de obra.

Posso usar um controlador duplo apenas para alarmes de temperatura?

Sim. É comum usar uma das saídas para o controle principal e a outra configurada como alarme de temperatura mínima ou máxima, aumentando a segurança do processo.

Produtos relacionados na loja

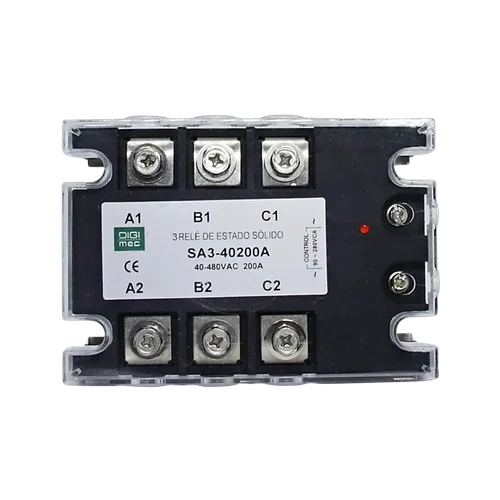

Rele de Estado Sólido Trifásico 200Amp. 480Vca 90-280Vca SA3-40200A Digimec — a partir de R$ 1.993,00
