Fusível tipo D ou NH: diferenças e como escolher

A diferença principal entre o fusível tipo D (Diazed) e o fusível NH está na faixa de corrente e no tipo de instalação. O tipo D é rosqueado, cobre correntes baixas e médias e aparece em circuitos terminais, comandos e pequenos quadros. O NH tem contatos tipo faca, atende correntes bem maiores e é o padrão em entradas de energia, quadros gerais e proteção de alimentadores. Para escolher, comece pela corrente do circuito e pela capacidade de interrupção exigida no ponto de instalação.

Abaixo estão as diferenças de construção, os acessórios de cada sistema e os critérios que ajudam a decidir entre um e outro.

Fusível tipo D (Diazed): como é o sistema

O fusível Diazed é um cartucho cerâmico que se encaixa em uma base com rosca. O conjunto completo tem várias peças, e cada uma tem uma função:

• Base: fixa o conjunto no painel ou no trilho e recebe os cabos.
• Parafuso de ajuste: instalado no fundo da base, tem um diâmetro interno compatível com a corrente nominal do fusível. Ele impede que alguém coloque um fusível de corrente maior do que a prevista para aquele circuito.
• Anel de proteção: cobre a parte roscada da base e evita contato acidental com partes energizadas.
• Fusível: o elemento de proteção propriamente dito, com um indicador colorido na ponta que se solta quando ele atua.
• Tampa: rosqueada sobre o conjunto, pressiona o fusível contra o parafuso de ajuste.

O indicador do fusível e o parafuso de ajuste seguem um código de cores padronizado por corrente nominal, o que ajuda a conferir rapidamente se as peças combinam.

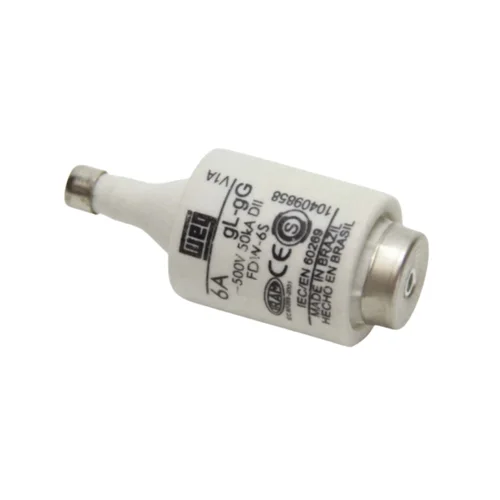

Fusível tipo D, retardado, FDW6A - 6AMP WEG — a partir de R$ 3,50

O parafuso de ajuste é a peça mais esquecida na compra e a mais importante para a segurança. Sem ele, ou com um parafuso de corrente maior, o circuito aceita qualquer fusível, e uma substituição improvisada pode deixar o cabo sem proteção real. Ao comprar fusíveis de uma nova corrente, compre também o parafuso de ajuste correspondente.

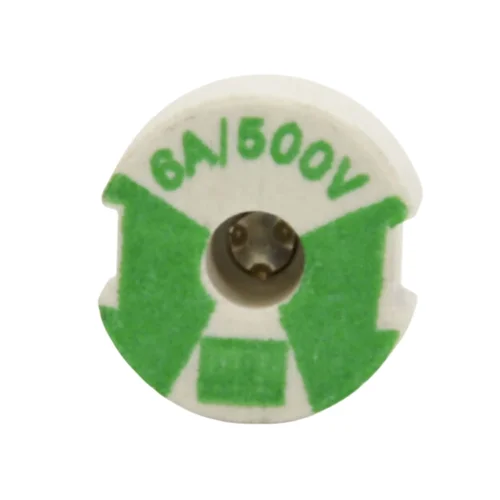

Parafuso de ajuste tipo D, PAW6 - 6AMP WEG — a partir de R$ 2,80

Onde o tipo D é a melhor escolha

• Proteção de circuitos de comando e de transformadores de comando.
• Circuitos terminais de máquinas e motores pequenos.
• Quadros em que a substituição precisa ser feita sem ferramenta especial, por quem tem treinamento básico.

Fusível NH: como é o sistema

O NH é um fusível de alta capacidade com contatos em forma de lâmina (faca) que se encaixam em uma base com garras de pressão. É fabricado em tamanhos padronizados (000, 00, 1, 2, 3 e maiores), e cada tamanho cobre uma faixa de correntes nominais. O tamanho do fusível e o da base precisam ser iguais.

Os componentes são:

• Base NH: do mesmo tamanho do fusível, com os contatos de mola que seguram as lâminas.
• Fusível NH: corpo cerâmico, lâminas de contato e indicador de atuação.
• Punho saca-fusível: ferramenta isolada usada para inserir e retirar o fusível. Não se retira um NH com a mão nem com alicate.

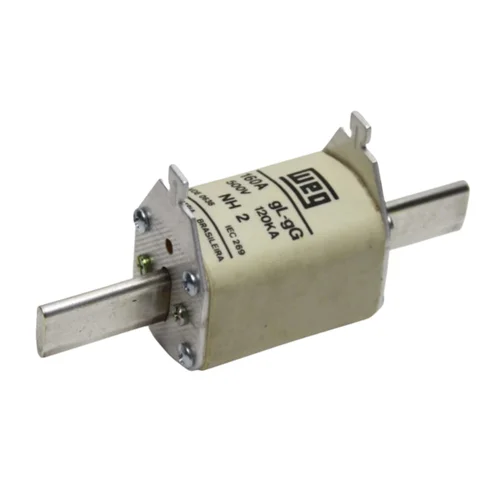

Fusível tipo NH, retardado, tamanho 2, FNH2-160 160AMP. WEG — a partir de R$ 65,00

Onde o NH é a melhor escolha

• Entrada de energia e proteção geral de quadros de distribuição.
• Alimentadores de painéis de motores e de centros de controle.
• Proteção de backup de disjuntores, quando a corrente de curto-circuito no ponto é alta.

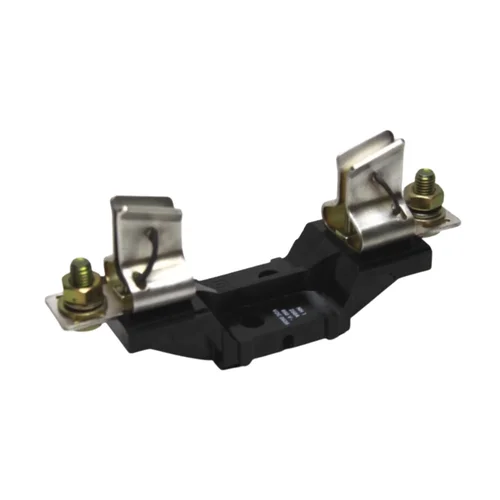

Base de fusível tipo NH, tamanho 1, BNH1 WEG — a partir de R$ 55,00

Comparativo direto

• Faixa de corrente: o tipo D atende correntes baixas e médias; o NH vai de correntes médias a muito altas.
• Montagem: o tipo D é rosqueado em uma base com tampa; o NH tem lâminas encaixadas em uma base com garras.
• Troca: o tipo D é trocado desrosqueando a tampa; o NH exige punho saca-fusível isolado.
• Capacidade de interrupção: alta no tipo D, muito alta no NH.
• Aplicação típica: comando e circuitos terminais para o tipo D; entrada de energia, quadros gerais e alimentadores para o NH.
• Acessórios obrigatórios: parafuso de ajuste, anel de proteção e tampa no tipo D; base do mesmo tamanho e punho no NH.

Os valores exatos de corrente nominal e de capacidade de interrupção variam por fabricante e por tamanho; consulte sempre o catálogo do modelo.

Fusível retardado: o que significa

Os fusíveis vendidos como "retardados" para uso geral suportam por alguns instantes correntes acima da nominal, como a corrente de partida de um motor ou o pico de energização de um transformador, sem atuar. Em sobrecargas mantidas e em curtos-circuitos, eles atuam normalmente. É essa característica que permite proteger um motor sem que o fusível queime a cada partida.

Mesmo assim, fusível não substitui o relé de sobrecarga. O fusível protege principalmente contra curto-circuito; a proteção contra sobrecarga prolongada do motor é feita pelo relé térmico ou pelo disjuntor motor.

Como escolher a corrente do fusível

A corrente nominal do fusível deve ficar entre a corrente de projeto do circuito e a capacidade de condução do cabo. Na prática:

• Levante a corrente de operação do circuito (para motores, a corrente nominal da placa).
• Confira a capacidade de condução do cabo nas condições de instalação, conforme a NBR 5410.
• Escolha um fusível com corrente nominal igual ou superior à de operação e que proteja o cabo.
• Para motores, considere a corrente e o tempo de partida e siga a tabela de coordenação do fabricante do contator e do relé.
• Verifique se a capacidade de interrupção do fusível é maior que a corrente de curto-circuito presumida no ponto.

Se a corrente calculada estiver no limite superior do tipo D, ou se o ponto tiver corrente de curto elevada, o NH tende a ser a opção mais adequada.

Cuidados na substituição

• Fusível que atuou indica um problema. Antes de trocar, investigue a causa: curto, sobrecarga, falha de isolamento ou fusível subdimensionado.
• Nunca substitua por um fusível de corrente maior "para parar de queimar" e nunca faça ponte com fio.
• No NH, a troca deve ser feita sem carga, com punho isolado e EPI adequado. Abrir um circuito sob carga com o próprio fusível gera arco elétrico.
• Use sempre peças do mesmo sistema e, de preferência, do mesmo fabricante (base, fusível e acessórios).

A manutenção de quadros de distribuição e de entradas de energia é atividade de profissional habilitado, conforme a NR-10.

Perguntas frequentes

Posso usar fusível tipo D para proteger um motor?

Pode, desde que a corrente do motor esteja dentro da faixa do sistema D e o fusível seja de ação retardada, para não atuar na partida. A proteção contra sobrecarga continua sendo feita por relé de sobrecarga ou disjuntor motor.

Para que serve o parafuso de ajuste do fusível Diazed?

Ele limita a corrente máxima do fusível que pode ser encaixado na base. Com o parafuso correto, não é possível instalar um fusível de corrente maior que a prevista para o circuito.

O fusível NH pode ser trocado com o circuito ligado?

Não é recomendado retirar um NH sob carga, porque isso gera arco elétrico. A troca deve ser feita com o circuito sem carga, usando punho saca-fusível isolado e os EPIs exigidos, por profissional qualificado.

Base NH tamanho 1 aceita fusível tamanho 2?

Não. O fusível e a base precisam ser do mesmo tamanho, porque as dimensões das lâminas e dos contatos mudam de um tamanho para outro.

Qual dura mais, o fusível ou o disjuntor?

São dispositivos diferentes. O fusível é descartável e precisa ser substituído após atuar, mas tem alta capacidade de interrupção em um corpo compacto. O disjuntor é rearmável. Em muitos projetos os dois trabalham juntos, com o fusível dando proteção de retaguarda.

Produtos relacionados na loja

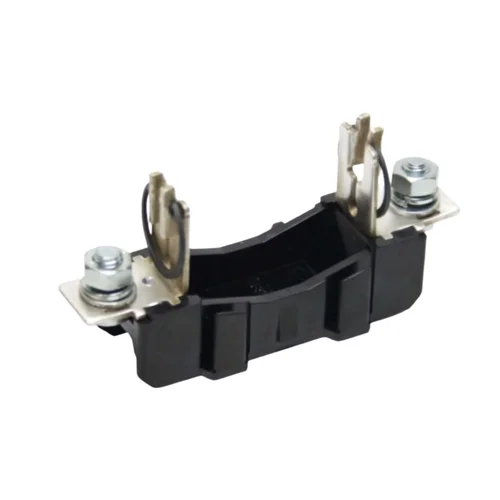

Base de fusível tipo NH, tamanho 00, BNH00 WEG — a partir de R$ 35,00

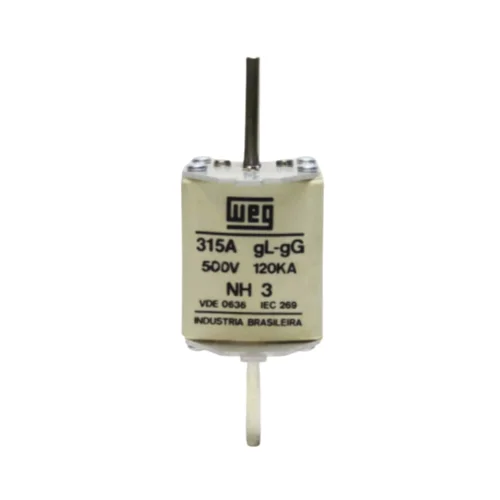

Fusível tipo NH, retardado, tamanho 3, FNH3-315 315AMP. WEG — a partir de R$ 96,00

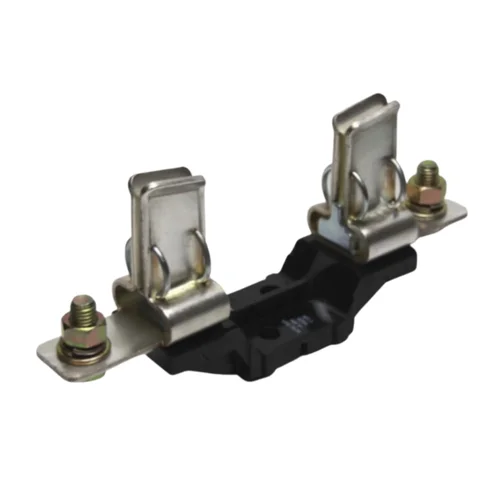

Base de fusível tipo NH, tamanho 3, BNH3 WEG — a partir de R$ 85,00
