Partida Direta de Motor Elétrico: Como Funciona o Circuito com Contator

A partida direta de motor elétrico funciona por meio de um circuito simples de comando que energiza um contator assim que o botão "Liga" é pressionado, mantendo o motor ligado através de um contato auxiliar de selagem até que o botão "Desliga" seja acionado. É o método de partida mais usado em motores de baixa e média potência, por ser barato, confiável e fácil de manter.

Neste artigo você vai entender os componentes essenciais desse circuito, como funciona a lógica de selagem e quais cuidados tomar na montagem.

O que é a partida direta

Na partida direta, o motor recebe a tensão nominal da rede diretamente em seus terminais, sem qualquer redução de tensão ou corrente. Isso gera uma corrente de partida elevada (geralmente de 5 a 8 vezes a corrente nominal), mas por um período curto. Por isso, esse método é recomendado principalmente para motores de menor potência, onde o pico de corrente não compromete a rede elétrica nem causa quedas de tensão perceptíveis.

Componentes do circuito

Um circuito básico de partida direta é formado por:

• Disjuntor ou fusível de proteção geral do circuito de força
• Contator tripolar, responsável por ligar e desligar as três fases do motor
• Relé térmico, que protege o motor contra sobrecarga
• Botão de comando tipo "Liga" (NA) e "Desliga" (NF)
• Contato auxiliar do próprio contator, usado na selagem

O contator tripolar é o coração do circuito, pois é ele quem efetivamente conecta e desconecta a alimentação trifásica do motor:

Contator Tripolar 9AMP. 1NA CWM9.10 220V WEG — a partir de R$ 165,00

Como funciona a lógica de selagem

Ao pressionar o botão "Liga", a bobina do contator é energizada e ele fecha seus contatos principais, ligando o motor. O problema é que, se o botão "Liga" for solto, o circuito de comando se abriria e o motor desligaria imediatamente — o que não é prático.

Para resolver isso, usa-se um contato auxiliar NA do próprio contator (ou de um contator auxiliar externo) ligado em paralelo com o botão "Liga". Assim que o contator energiza, esse contato auxiliar fecha e mantém a bobina alimentada mesmo depois que o operador solta o botão. Esse mecanismo é chamado de selagem ou retenção.

Quando alguns contatores tripolares não possuem contatos auxiliares suficientes embutidos, é comum usar um contator auxiliar dedicado só para essa função de selagem e para sinalização:

Contator Auxiliar 2Na + 2 Nf JZC4-22 — a partir de R$ 91,00

O botão "Desliga", por sua vez, é ligado em série no circuito de comando, com contato NF (normalmente fechado). Ao ser pressionado, ele interrompe a alimentação da bobina, o contator abre seus contatos principais e o motor para. Como o contato de selagem também abre junto com o contator, o circuito só volta a ligar quando o botão "Liga" for pressionado novamente — isso é o que garante que o motor não reinicie sozinho após uma queda de energia.

Proteção contra sobrecarga

O relé térmico é instalado em série com o contator, entre ele e o motor. Ele monitora a corrente que passa pelas três fases e, em caso de sobrecarga prolongada, abre um contato NF que também está ligado em série no circuito de comando — interrompendo a alimentação da bobina do contator e desligando o motor automaticamente, antes que ocorram danos ao enrolamento.

Montagem e conexões

Na montagem física do painel, um ponto que costuma gerar dúvidas é como conectar os fios do circuito de comando (geralmente de bitola menor) aos bornes do contator e da botoeira. Para garantir um contato firme e evitar falhas por vibração ou oxidação, o recomendado é usar terminais adequados à bitola do cabo, como o terminal pino, que facilita a inserção em bornes tipo parafuso:

Terminal Pino 35mm PB35000 — a partir de R$ 2,90

Além disso, é importante identificar os cabos do circuito de comando com anilhas ou etiquetas, já que erros de fiação nesse tipo de circuito são uma das causas mais comuns de falha na partida do motor.

Quando a partida direta não é indicada

Apesar de simples, a partida direta não é recomendada em todos os casos. Ela deve ser evitada quando:

• O motor tem potência elevada e a rede elétrica não suporta o pico de corrente de partida
• Há sensibilidade de outros equipamentos à queda de tensão momentânea
• A carga acionada exige partida suave, como esteiras ou bombas com golpe de aríete

Nesses casos, partida estrela-triângulo, soft-starter ou inversor de frequência costumam ser soluções mais adequadas.

Perguntas frequentes

Qual a diferença entre partida direta e partida estrela-triângulo?

Na partida direta o motor recebe a tensão plena da rede desde o primeiro instante. Na estrela-triângulo, o motor parte com tensão reduzida (ligação estrela) e depois é comutado para a ligação triângulo, reduzindo a corrente de partida.

Posso usar qualquer contator para partida direta?

Não. É preciso escolher o contator conforme a corrente nominal do motor e a categoria de emprego (geralmente AC-3 para motores de indução). Contatores subdimensionados sofrem desgaste prematuro dos contatos.

O relé térmico é obrigatório no circuito?

Sim, é altamente recomendado. Ele protege o motor contra sobrecargas que o disjuntor geral não detecta, evitando queima do enrolamento por superaquecimento.

Preciso de um contator auxiliar separado para a selagem?

Depende do modelo do contator tripolar. Alguns já vêm com contatos auxiliares suficientes integrados; quando não vêm, ou quando são necessários contatos extras para sinalização, um contator auxiliar externo resolve.

O botão "Desliga" precisa ser NF?

Sim. Ele deve ser normalmente fechado para que, em caso de rompimento do fio, o circuito seja interpretado como "desligar", garantindo uma falha segura.

Produtos relacionados na loja

Chave de partida direta 10HP 220VCA 22-32 AMP. PDW10HP WEG — a partir de R$ 550,00

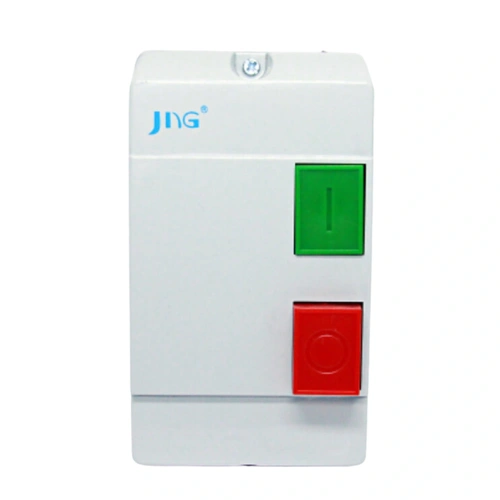

Chave de Partida Direta 10HP 220V 22-32Amp. QCX2 JNG — a partir de R$ 302,00
