Terminal Olhal: O Que É, Para Que Serve e Como Escolher o Modelo Certo

O terminal olhal é um conector elétrico em formato de anel fechado, usado para fixar a extremidade de um fio ou cabo em um parafuso, barramento ou borne roscado, garantindo um contato firme e seguro que não se solta mesmo sob vibração.

O que é um terminal olhal

Diferente do terminal forquilha, que tem a extremidade aberta em "U", o terminal olhal possui um furo totalmente fechado. Isso significa que, para instalar ou remover o terminal, é preciso retirar completamente o parafuso — o que torna a conexão mais segura contra desconexões acidentais, mas um pouco menos prática na hora da manutenção.

Por esse motivo, o terminal olhal é a escolha preferida em pontos onde a vibração é intensa ou onde uma desconexão acidental pode causar falhas graves, como em barramentos de aterramento, quadros de motores e painéis sujeitos a movimento constante.

Para que serve o terminal olhal

Esse tipo de terminal é usado principalmente para:

• Conexões de aterramento, onde a segurança da fixação é prioridade
• Barramentos de contatores e disjuntores em painéis industriais
• Fixação de cabos em motores elétricos, sujeitos a vibração
• Pontos de terra em quadros de distribuição
• Qualquer conexão que passe por fixação em parafuso e não precise ser desfeita com frequência

Na prática, sempre que a conexão vai ficar instalada por longos períodos e exige máxima confiabilidade mecânica, o terminal olhal costuma ser a melhor opção entre os tipos de terminal disponíveis.

Como escolher o terminal olhal certo

A escolha correta do terminal envolve basicamente dois fatores:

1. Bitola do cabo

Cada terminal é dimensionado para uma faixa específica de seção de cabo (em mm²). Usar um terminal com bitola incompatível compromete o contato elétrico e pode gerar aquecimento excessivo, mesmo que o terminal pareça "encaixar" fisicamente no fio. Sempre confira a faixa de bitola indicada na embalagem antes de crimpar.

2. Diâmetro do furo (parafuso)

O olhal precisa ter um diâmetro interno compatível com o parafuso ou prisioneiro do ponto de fixação. Um furo maior que o necessário reduz a área de contato e pode permitir folga, enquanto um furo menor simplesmente não encaixa. Verifique sempre a medida do parafuso do barramento ou borne antes de comprar.

3. Material e isolamento

Terminais olhais são encontrados tanto em versão não isolada (cobre estanhado, exposto) quanto isolada (com capa plástica colorida por bitola). A versão isolada facilita a identificação visual e evita curtos acidentais em painéis com muitos cabos próximos.

Ferramenta de crimpagem

Assim como outros terminais, o olhal exige uma ferramenta de crimpagem adequada ao tipo e à bitola do terminal. Uma crimpagem mal feita — seja com ferramenta errada, seja feita com alicate comum — resulta em alta resistência de contato, o que gera aquecimento e, no limite, falha da conexão. Nunca utilize solda no lugar da crimpagem em terminais que serão submetidos a vibração.

Terminal olhal x outros tipos de terminal

Para quem está organizando um painel ou substituindo conexões, vale lembrar que o terminal olhal não é a única opção. Em pontos onde a manutenção é frequente e o parafuso não precisa ser totalmente retirado, o terminal de luva é indicado para emendar dois cabos de mesma bitola:

Terminal Luva 1,5-2,5mm C/10 Pçs. LI1614 — a partir de R$ 3,00

Já em conexões rápidas em barramentos ou réguas de bornes sem necessidade de parafuso passante, o terminal de pino costuma ser mais prático:

Terminal Pino 35mm PB35000 — a partir de R$ 2,90

A escolha entre olhal, luva, pino, forquilha ou ilhós depende sempre do ponto de conexão: se tem parafuso fixo, se precisa de desconexão frequente e se há vibração envolvida.

Resumo prático para escolher o terminal olhal

• Confirme a bitola do cabo em mm²
• Confirme o diâmetro do furo do parafuso de destino
• Prefira a versão isolada quando houver muitos cabos próximos
• Use ferramenta de crimpagem adequada, nunca solda
• Dê preferência ao olhal em pontos de aterramento e locais com vibração

Seguindo esses critérios, a conexão fica mecanicamente resistente e eletricamente confiável, reduzindo o risco de falhas por aquecimento ou folga ao longo do tempo.

Perguntas frequentes

Terminal olhal pode ser usado em qualquer parafuso?

Não. É preciso verificar o diâmetro interno do furo do terminal para garantir compatibilidade com o diâmetro do parafuso ou prisioneiro do ponto de fixação.

Qual a diferença entre terminal olhal e terminal forquilha?

O olhal tem furo fechado e exige a retirada total do parafuso para instalar ou remover. O forquilha tem a extremidade aberta em "U", permitindo instalação e remoção sem tirar o parafuso completamente, mas com menor segurança contra desconexão acidental.

É possível usar solda em vez de crimpagem no terminal olhal?

Não é recomendado. A crimpagem feita com a ferramenta correta garante resistência mecânica e contato elétrico estável, especialmente em locais com vibração, onde a solda pode trincar com o tempo.

Terminal olhal isolado funciona igual ao não isolado?

Eletricamente sim, a diferença está na capa isolante, que protege contra contato acidental e facilita a identificação por cor conforme a bitola do cabo.

Produtos relacionados na loja

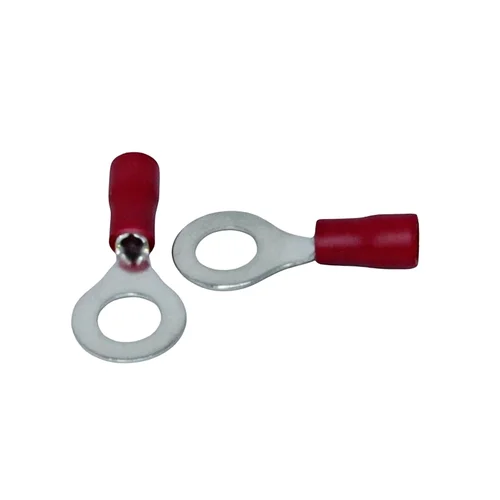

Terminal Olhal 1-1,5mm M6 C/100 Pçs. OL2112 — a partir de R$ 49,00

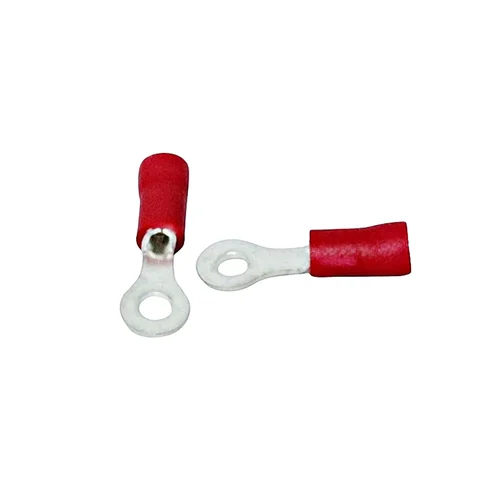

Terminal Olhal 1-1,5mm M3 C/100 Pçs. OL2106 — a partir de R$ 29,00

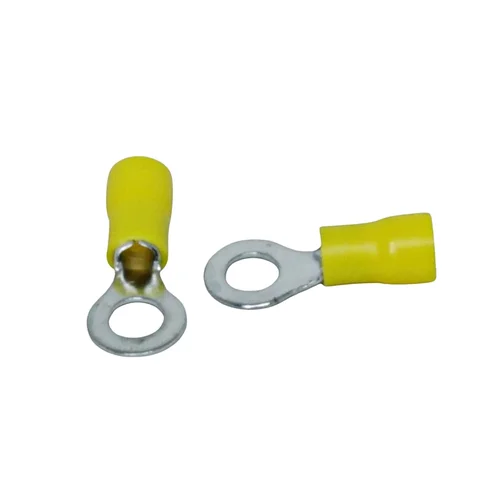

Terminal Olhal 4-6mm M6 C/100 Pçs. OL6204 — a partir de R$ 79,00

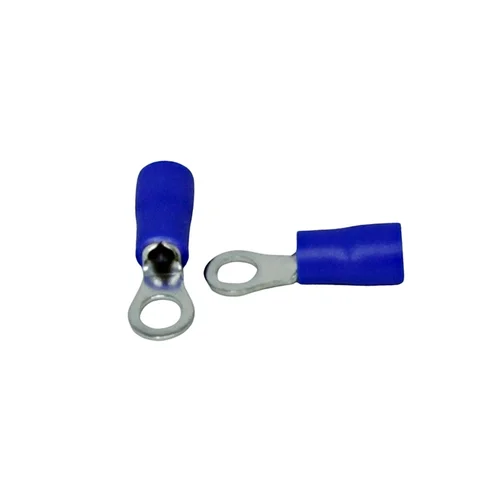

Terminal Olhal 1,5-2,5mm M4 C/100 Pçs. OL2308 — a partir de R$ 32,00
