Introdução

Os amplificadores tipos MAC-1 e MAE-1 da Digimec são aparelhos desenvolvidos para amplificar os sinais provenientes de sensores ópticos que por si só seriam insuficientes para aplicação em sistemas de automatização. São confeccionados em caixa de ABS, para montagem interna em painéis elétricos com fixação através de trilhos DIN ou parafusos.

 Principais aplicações

Sua principal função, além de servir como fonte de alimentação, é amplificar o sinal de saída de sensores fotoelétricos por infravermelho, para que possam comandar potências maiores de sistemas elétricos ou eletromecânicos. Assim, podem comandar contadores de peças em esteiras rolantes, freios, máquinas contínuas, embaladoras, seladoras, etiquetadoras, etc.

Funcionamento

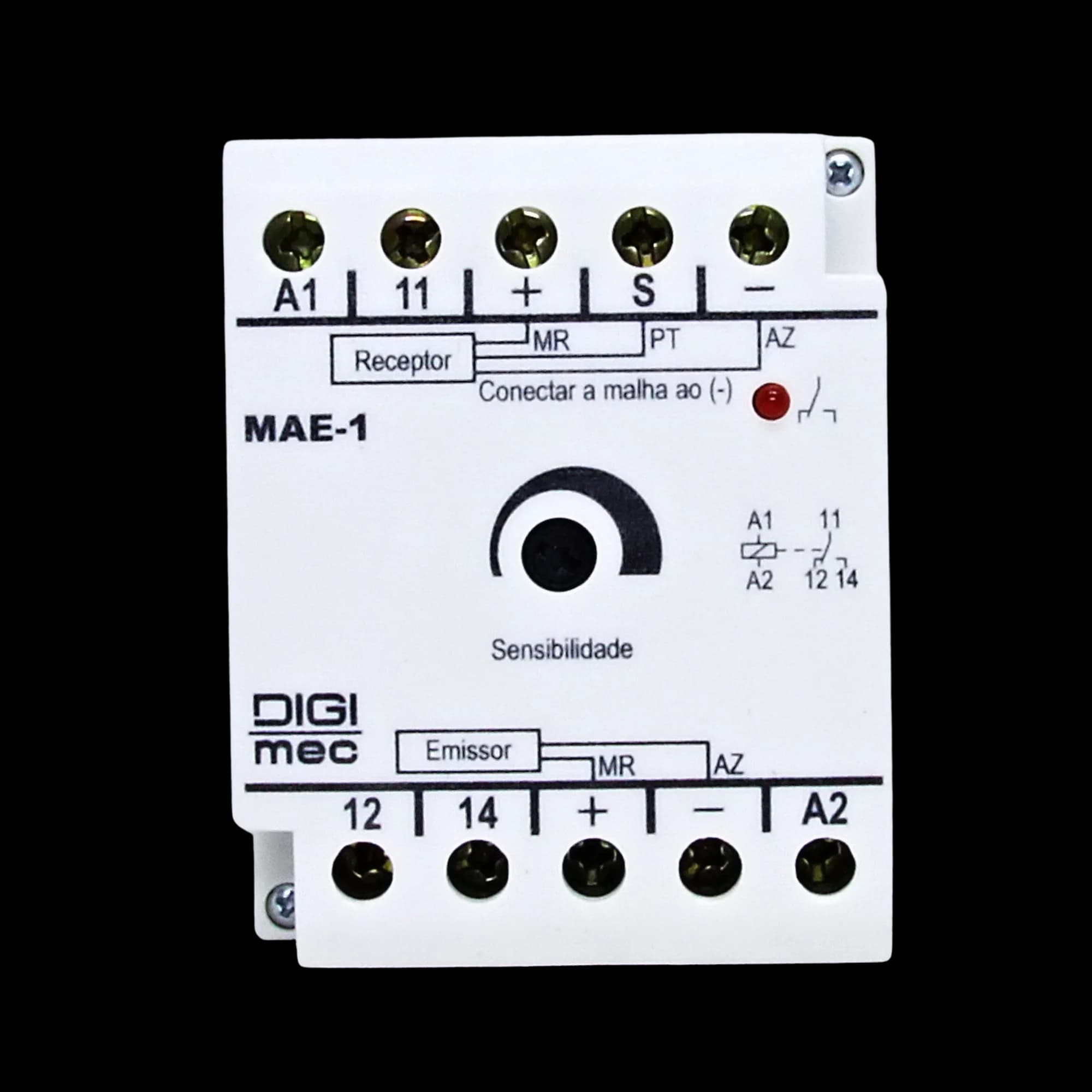

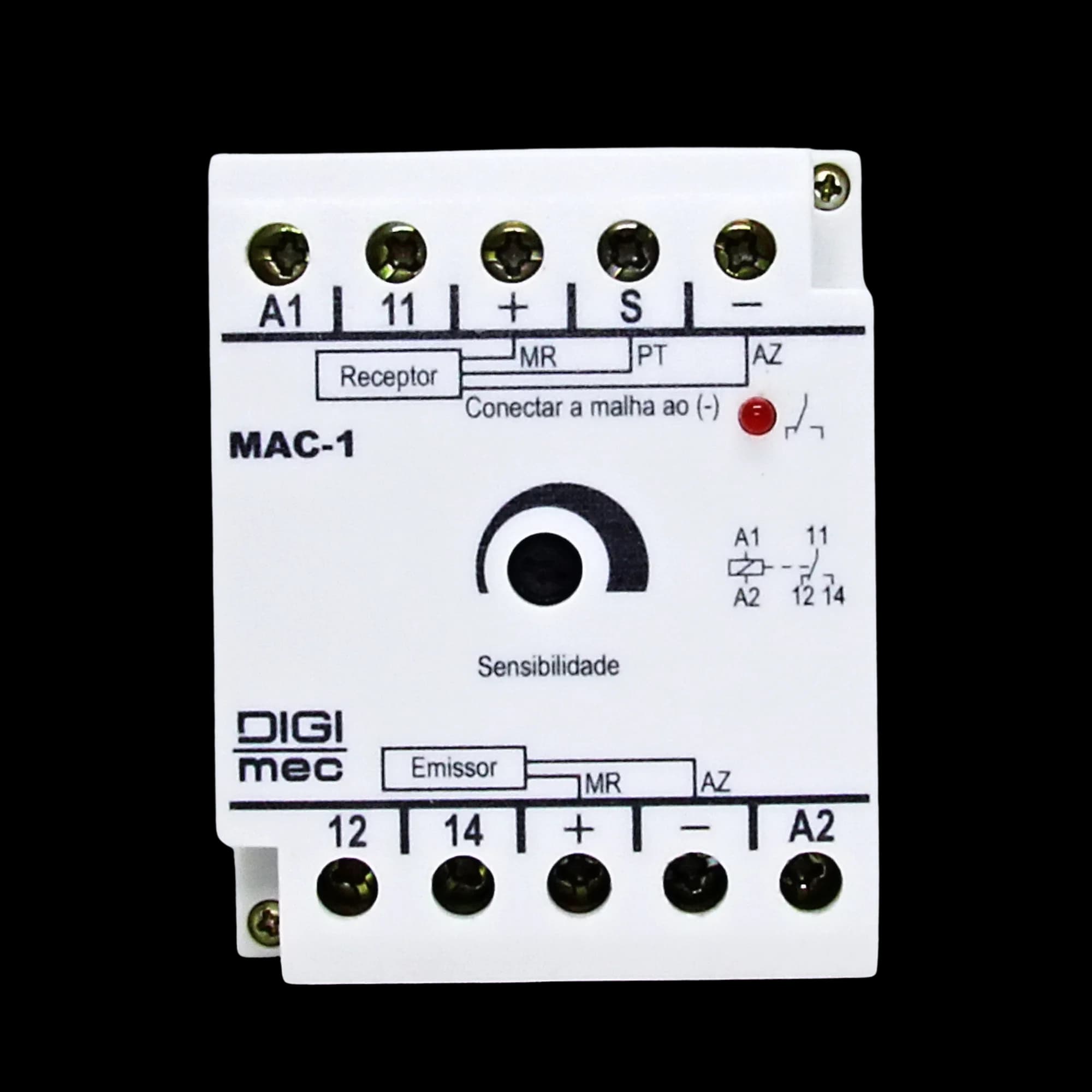

O modelo MAC-1 possui o sistema de comutação no claro, isto é, seu relé é desenergizado sempre que o raio infravermelho entre receptor e projetor é obstruído. O modelo MAE-1 possui o sistema de comutação no escuro, ou seja, seu relé é energizado sempre que houver obstrução do raio infravermelho, entre receptor e projetor. Como há uma enorme variedade de objetos que podem ser detectados pelos fotoelétricos, os dois modelos contam com um potenciômetro de ajuste de sensibilidade para definição das condições de funcionamento ideais, sendo a comutação do relé de saída sinalizada por led (aceso = saída energizada).

Dados técnicos

Alimentação 110 ou 220 V (especificar)

Frequência da rede 50 ou 60 Hz (especificar)

Consumo 5 VA

Relé 5 A, 250 Vca (carga resistiva)

Aproximadamente 8Vcc, 15mA

Escala 25 Hz

Indicação digital 10.000.000 operações

Entradas Contato seco ou transistor NPN

Alimentação das entradas 0 a +50ºC
