Introdução

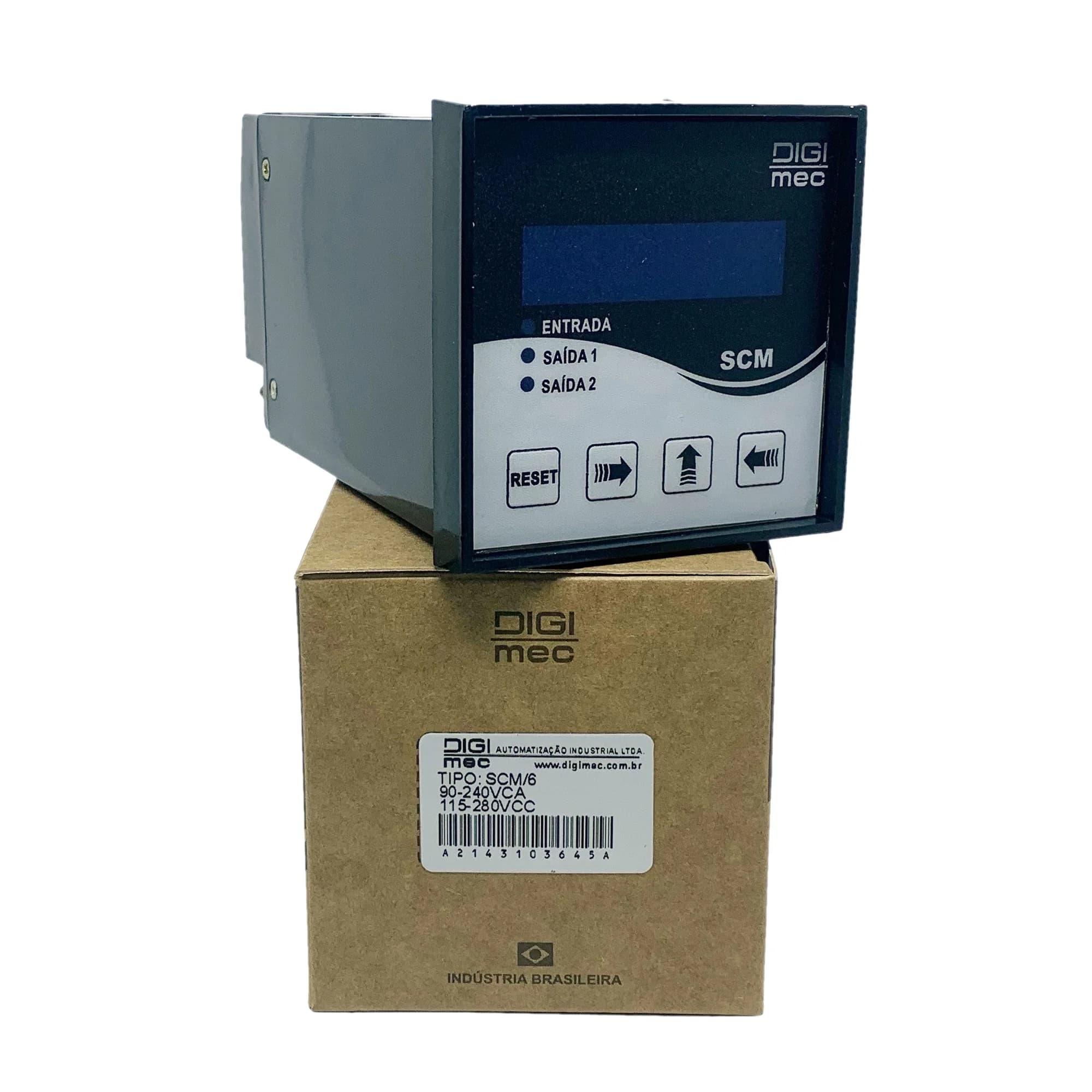

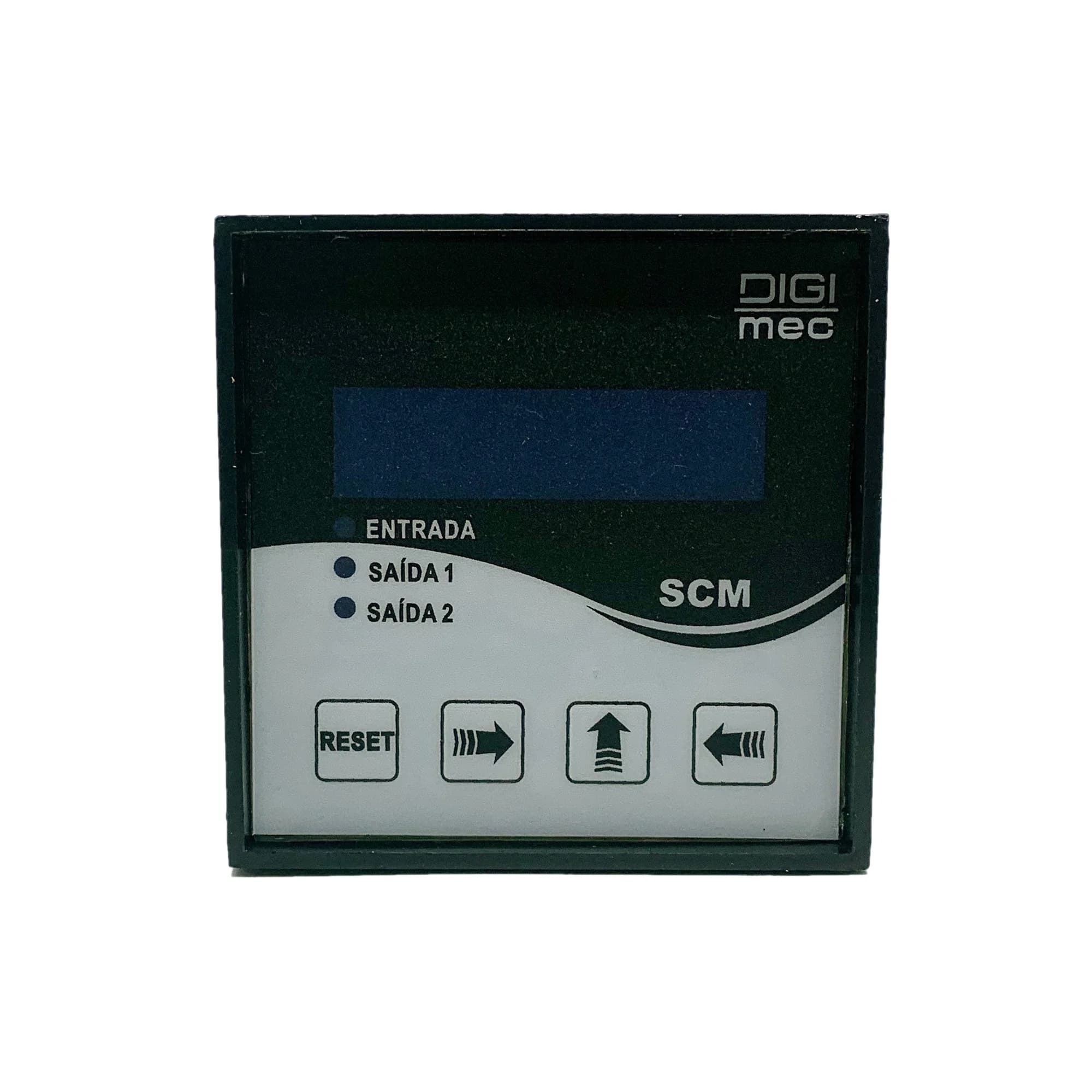

Os instrumentos SCM/6 foram desenvolvidos pela Digimec para garantir serviços contínuos, sob as mais rígidas condições de trabalho em aplicações industriais onde precisão, repetibilidade e confiabilidade são fundamentais. Em caso de falta de energia ou parada da máquina, o instrumento armazenará em sua memória, não só a contagem indicada no display, mas também os parâmetros programados, dispensando o uso de baterias. Fabricados em diversos tamanhos de caixas plásticas, apresentam alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuírem um sistema de fácil fixação para embutir em painéis. Possibilitam fácil visualização, pois são fabricados com display à led de alta luminosidade.

Principais Características

• Alimentação: 20-60Vcc/18-48Vca ou 115-280Vcc/90-240Vca.
• Display com 6 dígitos.
• 2 saídas à relé (NA/NF).
• 3 entradas 1 NPN, 1 PNP e 1 digital.
• Reset (configurável) frontal, remoto, automático e na alimentação.
• Acesso à programação protegido por senha.
• Disponível nas caixas: 48x48mm (FCM/6) e 72x72mm (SCM/6).
• Contagem UP/Down.
• Contagem na borda de subida ou descida.
• Alimentação auxiliar para sensores em 24Vcc/50mA.
• 2 Predeterminações ajustáveis pelo usuário.
• 1 Entrada NPN, PNP ou contato seco, configuráveis para contagem unidirecional, quadratura ou add/sub
• (encoder).
• Fator de multiplicação de 0,00001 a 999999.
• Frequência de contagem até 10kHz.

Funcionamento

Os instrumentos podem ser programados para operar em uma das seguintes funções:

Contador

Temporizador
