Introdução

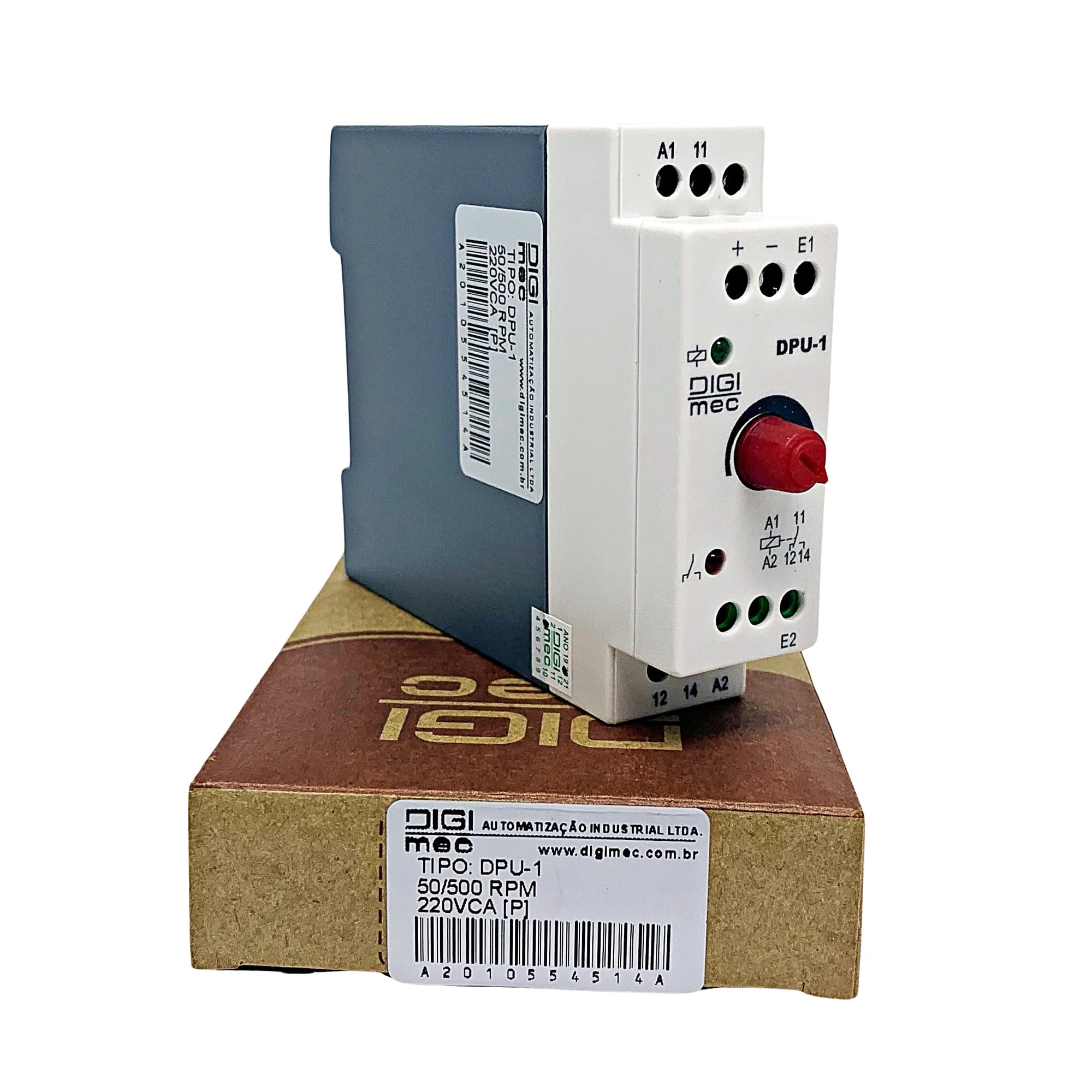

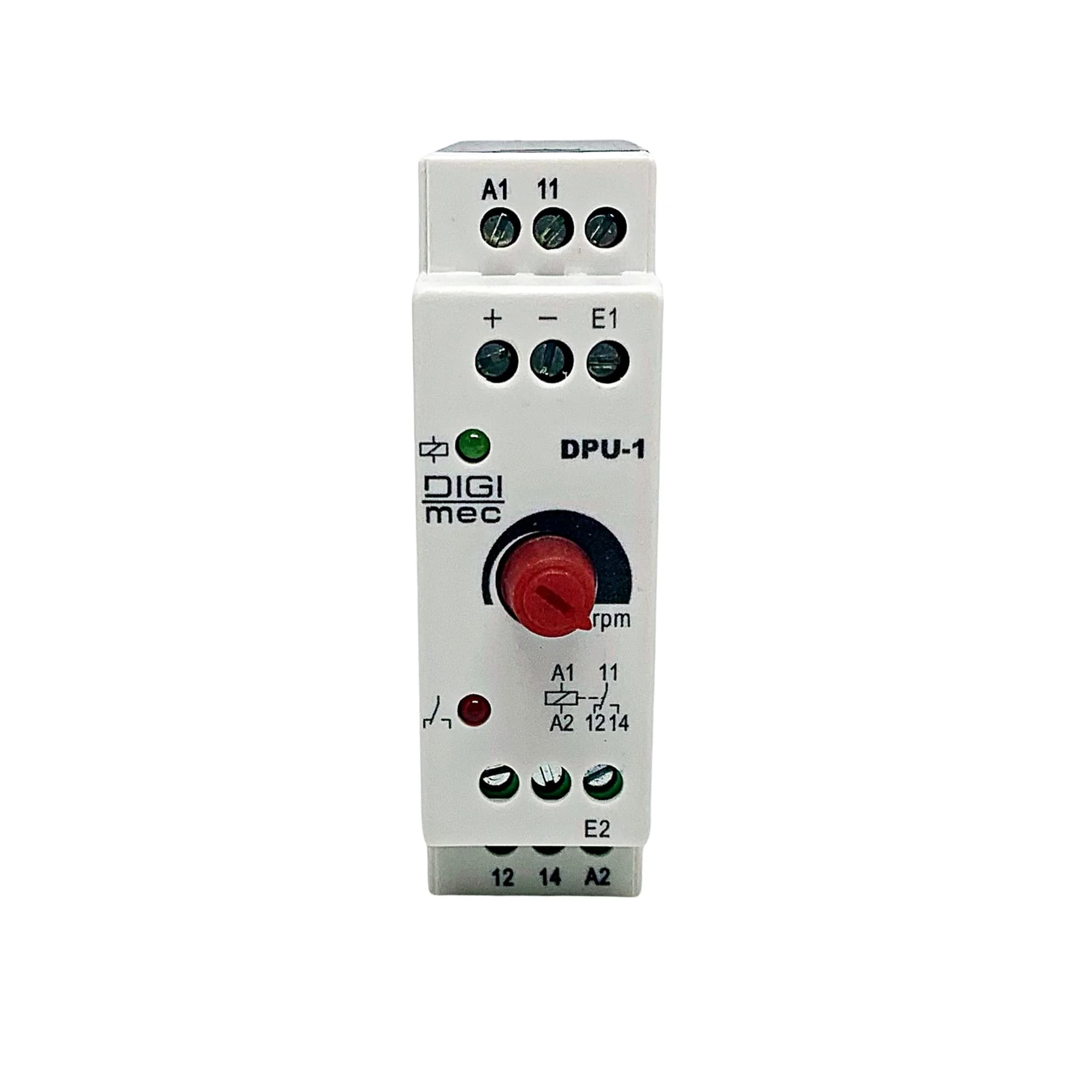

Os detectores de movimento tipos DPU-1 foram desenvolvidos pela Digimec para supervisionar a velocidade de rotação linear (RPM) ou de rotação em máquinas e equipamentos. Com tama-nhos compactos, são montados em caixas plásticas apresentando alta resistência a choques ou vibrações, além de um sistema de fácil fixação em trilhos DIN ou parafusos (mediante adaptador opcional para caixas J e D).

Funcionamento

O movimento, linear ou de rotação, do equipamento tem sua velocidade convertida em pulsos elétricos por um determinado sensor. O intervalo de tempo entre dois pulsos consecutivos é comparado com o valor pré-determinado e ajustável no frontal do aparelho. Desta comparação resulta o estado energizado ou desenergizado dos relés de saída sendo detectado e monitorado sub ou sobre velocidade. O aparelho possui também dois tipos de entrada e função memória.

Entradas:

EL – Entrada lenta: 0,5 a 50 RPM

ER – Entrada rápida: 50 a 10.000 RPM

Função memória:

Entrada NPN - é necessário jumpear uma das entradas ER ou EL com o negativo.

Entrada PNP - é necessário jumpear uma das entradas ER ou EL com o positivo.
