Introdução

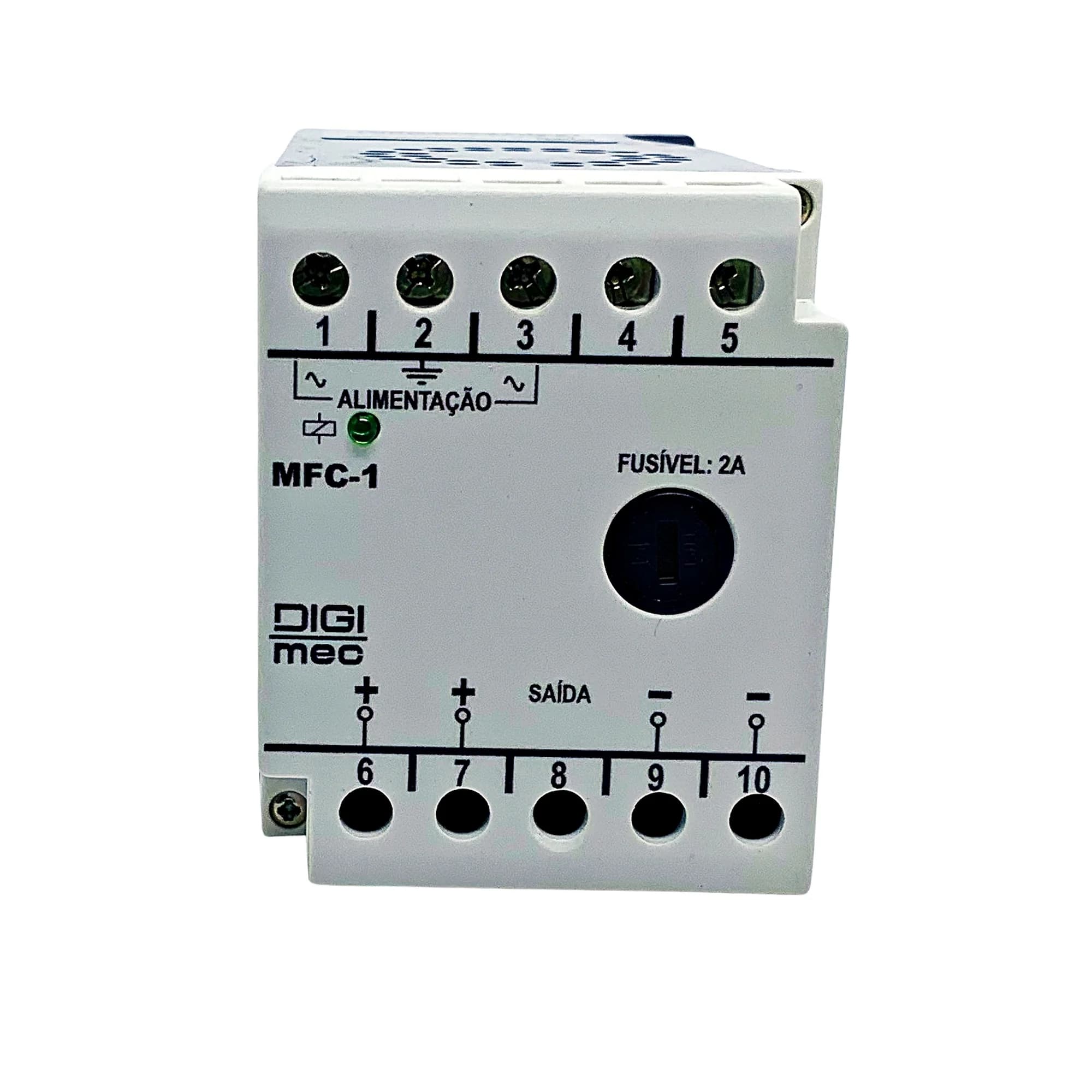

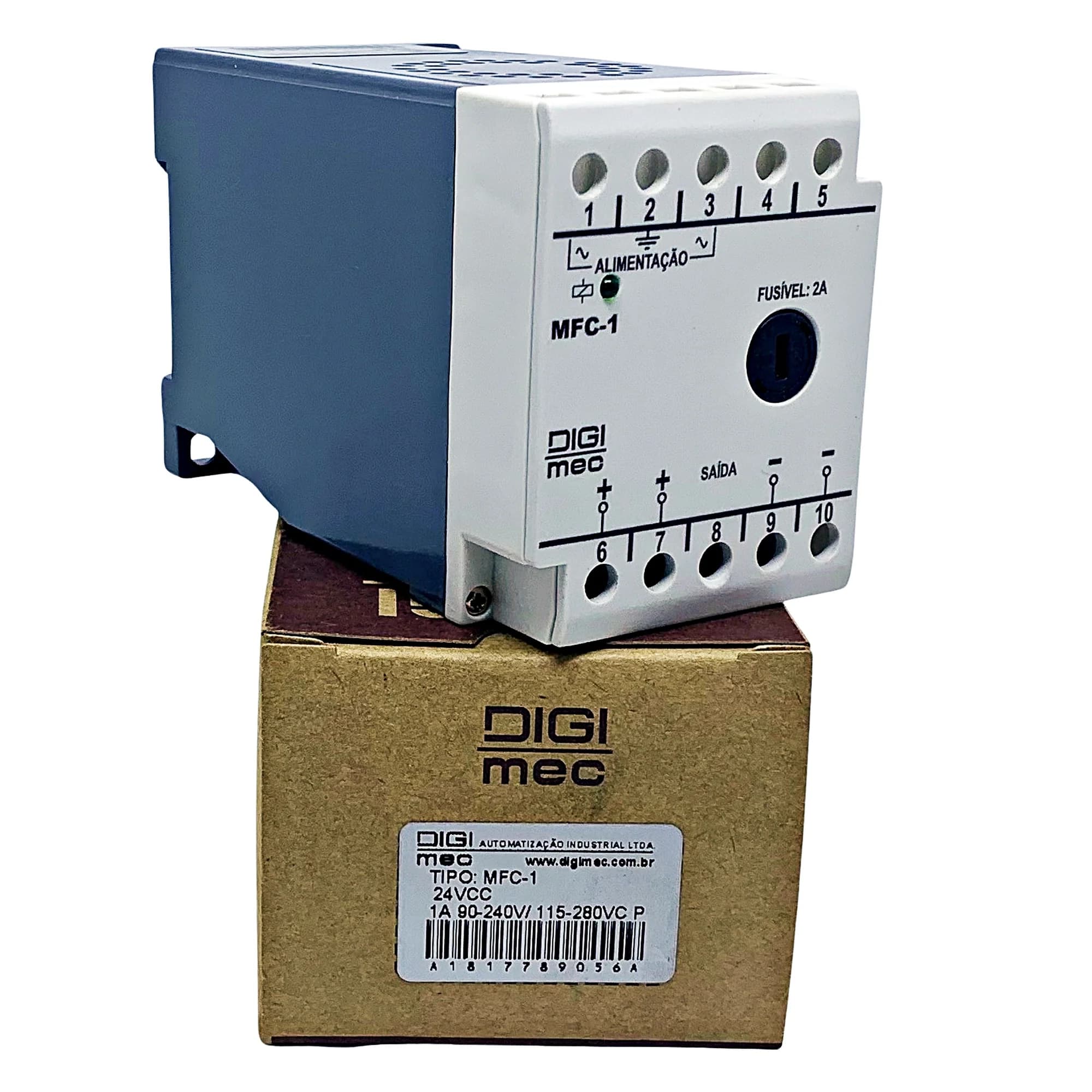

A fonte de alimentação chaveada tipo MFC-1 da Digimec foi desenvolvida para fornecer uma tensão contínua e estabilizada. Confeccionada em caixa plástica, para montagem interna em painéis elétricos com fixação através de trilho DIN ou parafusos.

Principais aplicações

Sua principal aplicação está em pesquisas científicas, universitárias e industriais, manutenção eletrônica.

Pode comandar:

• Contadores de peças em esteiras rolantes
• Freios
• Máquinas contínuas
• Embaladoras
• Seladoras
• Etiquetadoras, etc.

Funcionamento

A fonte tipo MFC tem como princípio fornecer tensão estabilizada e constante para outros equipamentos que não podem operar com tensões variáveis em sua alimentação. A fonte é alimentada com uma tensão máxima de 240 Vca/280 Vcc pelos bornes A1 e A2 e fornecem uma tensão contínua de 12 ou 24 Vcc, conforme especificado.

Dados técnicos

Alimentação 90-240 Vca/115-280 Vcc

Frequência de rede 50-60 Hz

Tensão de saída 12 ou 24 Vcc (especificar)

Corrente máxima de saída 1 A

Potencia de saída

Saída 24 Vcc: 24 W

Saída 12 Vcc: 12 W

Tempo de estabilização térmica < 30 min

Temperatura de trabalho 0 a 50 °C

Temperatura de armazenamento - 10 a + 60 °C

Umidade relativa de trabalho

20 a 90 % sem condensação

Grau de proteção da caixa IP 51

Grau de proteção nos terminais IP 20

Material da caixa Termoplástico

Material dos contatos AgCdO

Capacidade dos terminais

Fio: 2,5 mm²

Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,4 Nm

Fixação Trilho DIN 35 mm ou parafuso
