Circuito de Selo com Contator: Como Funciona a Retenção Elétrica no Comando de Motores
O que é o circuito de selo?
O circuito de selo (também chamado de circuito de retenção ou "selo elétrico") é o arranjo de comando que mantém um contator energizado mesmo depois que o operador solta o botão de partida (liga). Ele funciona colocando um contato auxiliar normalmente aberto (NA) do próprio contator em paralelo com o botão de partida, de forma que, assim que a bobina energiza, esse contato se fecha e passa a alimentar a bobina no lugar do botão.
Sem esse circuito, o motor só ficaria ligado enquanto o dedo do operador estivesse pressionando o botão — o que é impraticável em qualquer aplicação real.
Como funciona na prática
O comando básico de um circuito de selo tem três elementos:
- Botão de partida (NA) — energiza a bobina do contator quando pressionado.
- Botão de parada (NF) — interrompe a alimentação da bobina, desligando tudo.
- Contato auxiliar NA do contator — ligado em paralelo com o botão de partida, é ele quem "segura" o circuito ligado.
O funcionamento segue esta sequência:
- O operador pressiona o botão de partida.
- A bobina do contator energiza e os contatos principais fecham, ligando o motor.
- Ao mesmo tempo, o contato auxiliar NA do contator fecha, criando um caminho paralelo de alimentação para a bobina.
- O operador solta o botão de partida, mas a bobina continua energizada através do contato auxiliar.
- Só quando o botão de parada é pressionado (ou ocorre uma falha de proteção) o circuito é interrompido de fato.
Contato próprio do contator ou contator auxiliar externo?
Muitos contatores tripolares já vêm com um contato auxiliar integrado (geralmente 1NA ou 1NA+1NF), suficiente para montar o selo básico. Esse é o caso de modelos usados em partidas diretas simples.
Contator Tripolar 9AMP. 1NA CWM9.10 220V WEG — a partir de R$ 165,00
O problema aparece quando o circuito precisa de mais sinalizações, intertravamentos ou contatos extras — por exemplo, para acender uma lâmpada piloto, avisar um CLP que o motor está ligado, ou intertravar com outro contator em uma reversão. Nesses casos, o contato do próprio contator não é suficiente, e a solução é acrescentar um contator auxiliar em paralelo, comandado pela mesma bobina.
Contator Auxiliar 2Na + 2 Nf JZC4-22 — a partir de R$ 91,00
Contatores auxiliares com configuração 3NA+1NF, por exemplo, multiplicam a quantidade de contatos disponíveis sem sobrecarregar o contator principal.
Contator Auxiliar 3Na + 1Nf JZC4-31 — a partir de R$ 91,00
Montagem física: atenção às conexões
O circuito de comando trabalha com correntes baixas (normalmente a corrente da própria bobina), mas isso não significa que as conexões possam ser malfeitas. Emendas soltas ou fios mal conectados no botão de partida, no botão de parada ou no contato auxiliar são a causa mais comum de falhas intermitentes — o motor liga, mas desliga sozinho depois de alguns segundos, ou simplesmente não segura.
Para garantir contato firme nas ligações de comando, o uso de terminais adequados na bitola do fio evita esse tipo de problema:
Terminal Luva 1,5-2,5mm C/10 Pçs. LI1614 — a partir de R$ 3,00
Erros comuns ao montar o circuito de selo
- Ligar o contato auxiliar em série com o botão de partida em vez de paralelo — isso impede que o selo funcione, e o motor só liga com o botão pressionado.
- Usar um contato NF no lugar do NA para o selo — o circuito nunca vai reter a energização.
- Esquecer o botão de parada em série — sem ele, não há como desligar o motor pelo comando.
- Não prever proteção térmica no circuito de comando — o relé de sobrecarga deve estar em série com a bobina, normalmente fechado, para desarmar o circuito em caso de sobrecorrente no motor.
- Usar fio de bitola inadequada ou emenda sem terminal nas ligações do comando, gerando falso contato.
Quando o circuito de selo não é suficiente
Em aplicações com reversão de motor, múltiplas etapas de partida (estrela-triângulo, partida compensadora) ou exigências de segurança da NR12, o circuito de selo simples é apenas a base. Ele continua presente, mas combinado com intertravamentos elétricos, temporizadores e, quando aplicável, relés de segurança — cada um agregando uma camada de proteção sobre o comando básico.
Perguntas frequentes
O circuito de selo funciona com qualquer contator?
Funciona com qualquer contator que tenha pelo menos um contato auxiliar NA disponível, seja embutido no próprio contator ou adicionado através de um bloco ou contator auxiliar externo.
Posso usar o mesmo botão de partida para vários contatores?
Sim, desde que a bobina de cada contator seja compatível com a tensão do comando e o botão suporte a corrente somada de todas as bobinas envolvidas, ou que se use um relé auxiliar intermediário.
O que acontece se faltar energia enquanto o motor está ligado?
O circuito de selo é justamente o que garante segurança nesse caso: como a bobina perde energização, o contator abre e o motor não reinicia sozinho quando a energia retorna — é preciso pressionar o botão de partida novamente.
Qual a diferença entre o circuito de selo e uma partida direta completa?
O circuito de selo é apenas a parte de comando que mantém o contator ligado. A partida direta completa inclui também a proteção térmica, a fiação de força e, em muitos casos, sinalização e intertravamentos adicionais.
Produtos relacionados na loja
Botão de comando metálico 22mm preto bloco de contato 1NA HB2-BA21 — a partir de R$ 22,00
Botão de comando metálico destrava com chave 22mm vermelho, bloco de contato 1NF HB2-BS142 — a partir de R$ 46,00

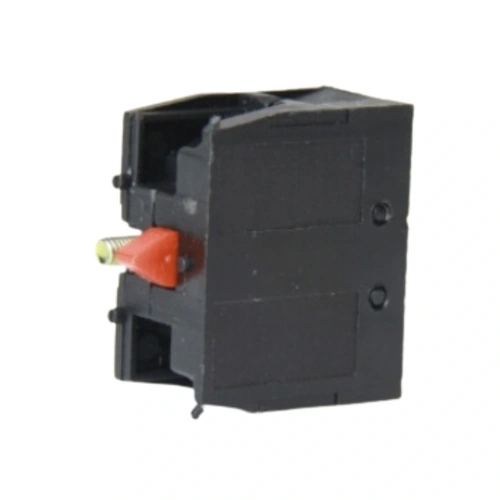

Bloco de contato NF para botão de comando HB2-BE102 — a partir de R$ 6,80
