Controlador de Temperatura: Como Escolher o Modelo Ideal para Seu Processo

Um controlador de temperatura é escolhido com base em três critérios principais: o tipo de sensor que ele aceita (termopar ou PT-100), a faixa de temperatura da aplicação e o tipo de saída de controle (relé, SSR ou 4-20mA). Acertar esses três pontos garante que o equipamento controle o processo com precisão e sem falhas prematuras.

Se você trabalha com fornos, estufas, câmaras frias, extrusoras ou qualquer processo que dependa de temperatura estável, escolher o controlador errado pode causar oscilações, desperdício de energia e até danos ao produto final. Neste guia, vamos destrinchar o que observar antes de fechar a compra.

O que é um controlador de temperatura

O controlador de temperatura é um instrumento eletrônico que lê o valor medido por um sensor (termopar tipo J, K, ou PT-100, por exemplo) e compara essa leitura com um valor de referência (setpoint) definido pelo operador. A partir dessa comparação, ele aciona uma saída — geralmente um relé, um SSR (relé de estado sólido) ou um sinal analógico — que liga, desliga ou modula a fonte de calor ou refrigeração.

Existem controladores simples, do tipo on/off, e controladores mais sofisticados, com algoritmo PID, que ajustam a potência de forma proporcional para manter a temperatura muito mais estável, com menos oscilação em torno do setpoint.

Tipos de sensor: termopar ou PT-100

Antes de escolher o controlador, é preciso saber qual sensor será usado:

• Termopar: mais comum em fornos, estufas e processos de alta temperatura. Existem vários tipos (J, K, T, entre outros), cada um com uma faixa de operação e composição metálica específica.
• PT-100: sensor resistivo, indicado para aplicações que exigem maior precisão em faixas de temperatura mais baixas, como câmaras frias e processos de refrigeração.

Alguns modelos de controlador aceitam múltiplos tipos de entrada, o que dá mais flexibilidade caso você precise trocar o sensor no futuro. Um exemplo é o controlador com sensor incluso, que já vem calibrado para uso imediato:

Controlador de Temperatura com sensor MCS1665N — a partir de R$ 128,00

Painel simples ou controle duplo?

Para processos com uma única zona de temperatura, um controlador de canal único já resolve. Mas quando o processo exige monitorar e controlar duas zonas independentes — como em túneis de secagem ou máquinas com múltiplas resistências —, vale considerar um modelo duplo, que economiza espaço no painel e reduz o número de instrumentos a cabear:

Controlador de Temperatura Duplo 48x48mm MJH1466R — a partir de R$ 295,00

Tamanho do painel: um detalhe que faz diferença

Os controladores de temperatura seguem padrões de recorte de painel, sendo o formato 48x48mm um dos mais utilizados no mercado industrial brasileiro. Verificar essa medida antes da compra evita retrabalho no painel, já que o furo de instalação é padronizado e não dá para improvisar depois que o quadro já está pronto:

Controlador de Temperatura 48x48mm MDH1311R — a partir de R$ 140,00

Saída de controle: relé, SSR ou analógica

A saída do controlador determina como ele efetivamente aciona a carga:

• Relé: indicado para cargas de baixa a média potência, com ciclos de acionamento mais espaçados.
• SSR (relé de estado sólido): recomendado para cargas que exigem chaveamento rápido e frequente, como resistências de alta potência, já que não tem partes mecânicas que se desgastam.
• Saída analógica (4-20mA ou 0-10V): usada quando o controlador precisa modular a potência de forma contínua, geralmente em conjunto com um SSR de potência externo.

A escolha errada da saída pode reduzir a vida útil do controlador ou do elemento de aquecimento, então vale confirmar com o fabricante do forno ou máquina qual tipo de acionamento é recomendado.

PID ou on/off: qual algoritmo escolher

• Controle on/off: simples e mais barato, liga e desliga a carga conforme o setpoint é atingido. Gera oscilação de temperatura, aceitável em processos que não exigem tanta precisão.
• Controle PID: calcula proporcionalmente a potência necessária, reduzindo a oscilação e mantendo a temperatura muito mais próxima do valor desejado. É a escolha recomendada para processos críticos, como tratamento térmico, injeção plástica e alimentos.

Onde o controlador se encaixa no painel elétrico

O controlador de temperatura normalmente trabalha em conjunto com outros dispositivos de automação, como contadores de impulsos para controlar ciclos de produção, ou temporizadores para retardar etapas do processo. Vale considerar a compatibilidade entre esses instrumentos ao montar o painel completo, já que muitos fabricantes seguem o mesmo padrão de fixação e alimentação elétrica, facilitando a integração.

Como escolher: resumo prático

• Defina o tipo de sensor disponível ou necessário (termopar ou PT-100).
• Confirme a faixa de temperatura real do processo.
• Avalie se precisa de canal único ou duplo.
• Escolha o tipo de saída (relé, SSR ou analógica) compatível com a carga.
• Decida entre controle on/off (mais simples) ou PID (mais preciso).
• Verifique o tamanho de recorte do painel antes de comprar.

Perguntas frequentes

Qual a diferença entre controlador de temperatura on/off e PID?

O on/off apenas liga e desliga a carga quando a temperatura passa do setpoint, gerando oscilação. O PID calcula a potência necessária de forma proporcional, mantendo a temperatura mais estável e com menos variação.

Posso usar qualquer sensor em qualquer controlador?

Não. Cada controlador é projetado para aceitar tipos específicos de entrada (termopar J, K, ou PT-100, por exemplo). É preciso confirmar a compatibilidade antes da instalação para evitar leituras incorretas.

O controlador de temperatura substitui o contator?

Não. O controlador comanda a saída, mas em cargas de maior potência ele normalmente aciona um contator ou um SSR externo, que é o responsável por chavear efetivamente a corrente da resistência ou motor.

É possível controlar duas zonas de temperatura com um único instrumento?

Sim, existem modelos duplos que controlam duas zonas independentes em um único painel, economizando espaço e simplificando o cabeamento.

O recorte de painel de todos os controladores é igual?

Não necessariamente, mas o padrão 48x48mm é um dos mais comuns no mercado. Sempre confira a medida do controlador antes de furar o painel.

Produtos relacionados na loja

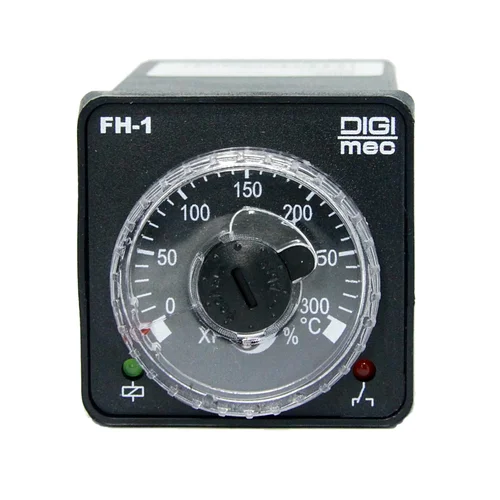

Controlador de Temperatura 48x48mm FH-1 Digimec — a partir de R$ 194,00

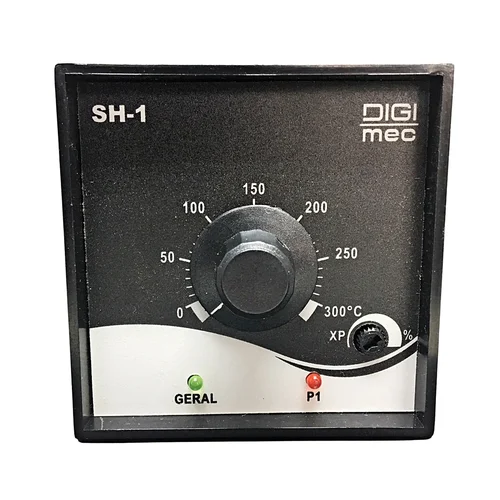

Controlador de Temperatura 72x72mm SH-1 Digimec — a partir de R$ 280,00

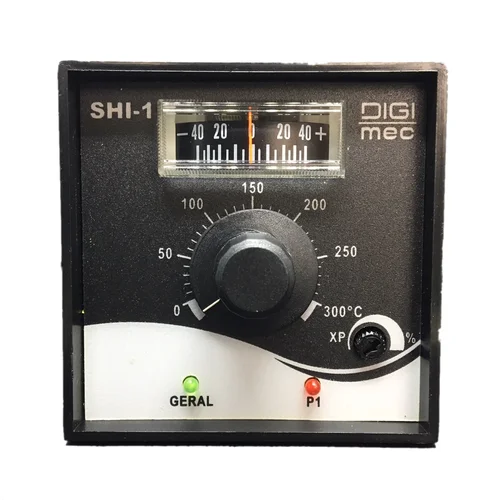

Controlador de Temperatura 72x72mm SHI-1 Digimec — a partir de R$ 383,00
