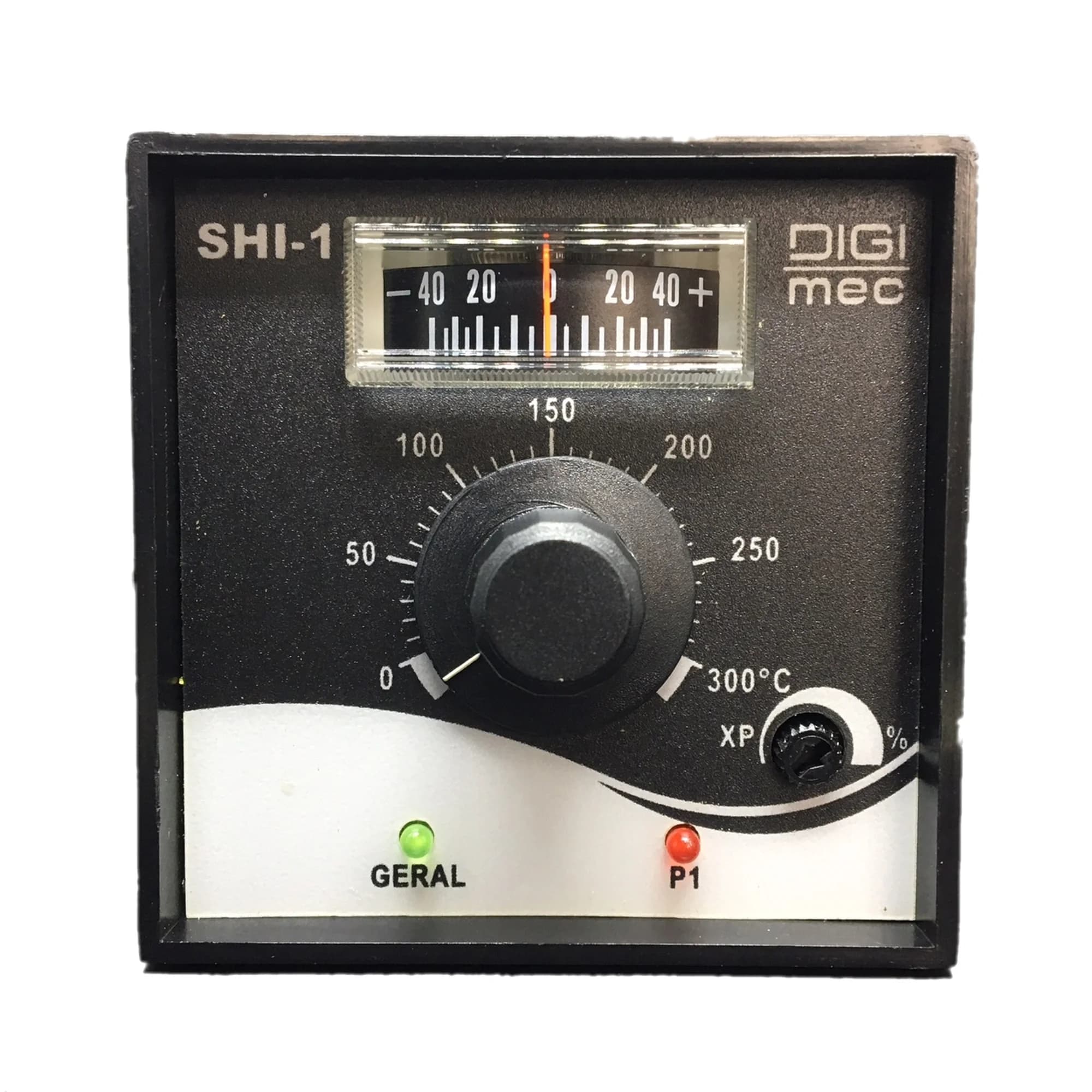

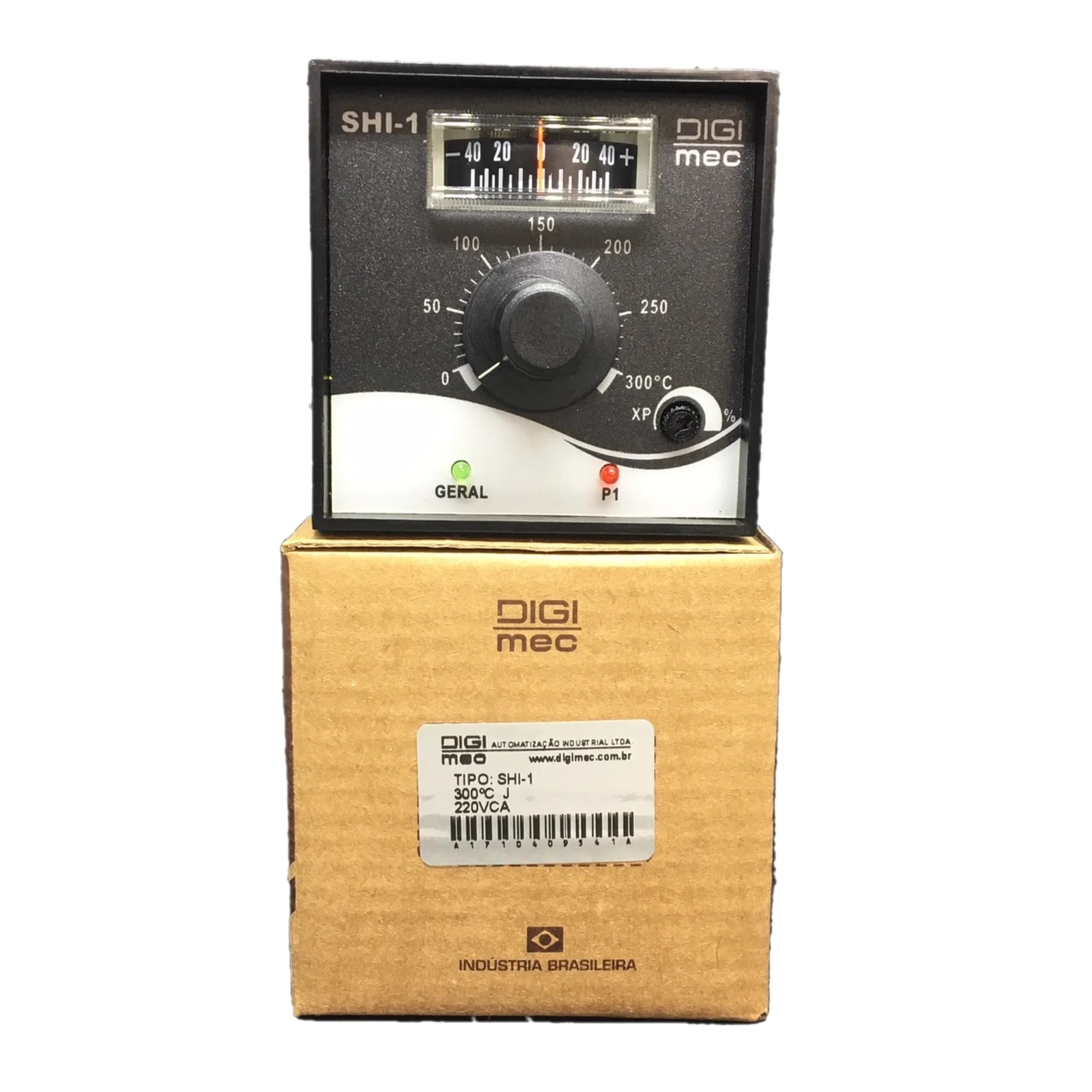

Os controladores de temperatura da DIGIMEC foram projetados para aplicações industriais onde precisão, confiabilidade e baixo custo são fatores fundamentais. Estes aparelhos formam uma série específica, dentro da linha DIGIMEC de controladores, com diversas opções de montagem e de funcionamento facilitando, desta maneira, a escolha mais adequada à aplicação do cliente.

Principais características

• Entradas para sensores: termopar J, K ou termoresistência Pt-100.
• Saídas de controle: relé 3A em 250 Vca (carga resistiva).
• Tipos de controle: PD ou ON-OFF (sob pedido).
• Saídas de alarme P2: relé 3A em 250 Vca (carga resistiva).
• Consumo: 3 VA
• Ajuste de P1 (escalas):

- Sensor tipo J (Fe-Co): 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC, 50 a 600ºC.

- Sensor tipo K (Ni-CrNi): 100 a 800°C, 100 a 1000°C, 100 a 1200°C, 100 a 1300°C, 100 a 1400°C.

- Sensor Pt100: -50 a +50ºC, 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC.

• Precisão: ± 0,5% final de escala.
• Saídas analógicas (sob pedido): 4 a 20mA, 0 a 20mA, 0 a 5V, 0 a 10V (indicar no pedido).
• Ajuste da banda proporcional: 0 a 10 % do FUNDO DE ESCALA.
• Ajuste de P2 (alarme ou resfriamento): -30 a +30ºC de P1.
• Alimentação: VH-1 e VH-2: 110 - 220 Vca. Demais: 24 - 110 - 220 - 380 – 440 Vca (especificar).
• Temperatura de armazenagem: -10 a 65°C / de trabalho: 0 a 50°C.
• Ajuste frontal: através de potenciômetro.
• Grau de proteção frontal: IP 66.

Funcionamento

O sinal proveniente de um sensor de temperatura posicionado no local onde tal variável vai ser controlada, é comparado com outro gerado internamente quando se ajusta o valor desejado na escala do aparelho. A diferença entre esses dois sinais é amplificada e atua no circuito do controlador ligando ou desligando o circuito de aquecimento (ou de resfriamento) do equipamento para igualar esse valor. Dois são os MODOS de controle disponíveis nessa série de aparelhos:

Modo ON-OFF : Neste modo de operação, o controlador LIGA ou DESLIGA a saída conforme a temperatura Real esteja ABAIXO ou ACIMA do valor selecionado. Este modo de operação só será fornecido se especificado no pedido.

Modo PD (PROPORCIONAL-DIFERENCIAL) : Neste modo de operação, é criada uma hipotética faixa de temperatura chamada de BANDA PROPORCIONAL, ajustável em Xp de 0 a 10% do valor do final de escala do aparelho.

Enquanto o valor real da temperatura estiver abaixo do valor inferior dessa banda, o relé de saída estará energizado. À medida que a temperatura aumenta entrando assim na BANDA PROPORCIONAL, o relé de saída permanecerá energizado durante tempos proporcionais à diferença entre a temperatura desejada e a medida. Existe uma versão com dois contatos de saída sendo que a segunda opera SEMPRE no modo ON-OFF. Esta saída é usada para alarme ou resfriamento e seu relé é energizado quando a temperatura medida atinge desde -30ºC até +30ºC do valor ajustado para o ponto de controle. A primeira saída ou ponto de controle é denominado P1 enquanto a segunda saída é denominada P2.

Dados técnicos

Alimentação (+10% -15%)

VH-1 e VH-2: 110 - 220 Vca (especificar)

Demais séries: 24 - 110 - 220 - 380 - 440 Vca (especificar)

Frequência da rede 50 ou 60 Hz ( especificar )

Consumo 3 VA

Resistência de entrada >200 K?

Temperatura ambiente 0 a 50ºC

Modo de controle Proporcional-Diferencial (PD) ou ON-OFF (sob pedido)

Histerese < 0,2 %

Ajuste da Banda Proporcional 0 a 10 % do FINAL DA ESCALA

Precisão no controle ± 0,5 % do FINAL DA ESCALA

Proteção contra ruptura do sensor

Desliga saída P1 com circuito do sensor aberto

Saídas a relé 3A em 250 Vca (carga resistiva)

Saídas analógicas (sob pedido) 4 a 20mA, 0 a 20mA, 0 a 5V, 0 a 10V (indicar no pedido)

Ajuste de P2 (Alarme ou Resfriamento) -30 a + 30ºC de P1

Ajuste de P1 (escalas): Por potenciômetro

Sensor tipo J (Fe-Co)

0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC, 50 a 600ºC

Sensor Pt100

-50 a +50ºC, 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC

Sensor tipo K (Ni-CrNi)

100 a 800ºC, 100 a 1000ºC,100 a 1200ºC, 100 a 1300ºC,

100 a 1400ºC
