Microventilador para Painel Elétrico: Para Que Serve e Como Escolher o Modelo Ideal

O microventilador para painel elétrico serve para forçar a circulação de ar dentro do quadro de comando, retirando o calor gerado pelos componentes internos e evitando que a temperatura interna ultrapasse o limite suportado por contatores, relés, disjuntores e controladores. Ele funciona como um pequeno exaustor, geralmente instalado lateralmente ou na parte superior do painel, trabalhando sozinho ou em conjunto com um controlador de temperatura.

Por Que o Painel Elétrico Esquenta

Todo componente que conduz corrente elétrica dissipa calor. Em painéis com muitos contatores, relés de estado sólido, inversores de frequência e fontes chaveadas, esse calor se acumula dentro de um gabinete fechado — principalmente quando o grau de proteção é elevado (IP65, por exemplo) e não há abertura natural para troca de ar.

• Contatores de corrente elevada geram mais calor nos contatos e na bobina durante o acionamento.
• Relés de estado sólido dissipam energia na forma de calor mesmo sem partes móveis.
• Inversores de frequência costumam ser os maiores geradores de calor do painel.
• Painéis instalados ao sol ou em ambientes industriais quentes agravam o problema.

Contator Tripolar 80 Amp. JX2-80.11 220V JNG — a partir de R$ 414,00

Um contator tripolar de maior amperagem, por exemplo, trabalha com correntes mais altas e tende a aquecer mais que um modelo auxiliar de sinalização. Quando vários desses componentes dividem o mesmo gabinete, a temperatura interna pode subir bem acima da externa, reduzindo a vida útil de todo o conjunto.

Como Funciona o Microventilador

O microventilador é instalado em um recorte na lateral, no teto ou na porta do painel, normalmente em par com uma grade de ventilação do lado oposto. Ele puxa o ar quente de dentro do gabinete e o expulsa para fora, enquanto o ar externo (mais frio) entra pela abertura oposta, protegida por uma grade com filtro.

A combinação mais comum em campo é:

• Microventilador de exaustão em um lado do painel;
• Grade com filtro de entrada de ar no lado oposto, mantendo a proteção contra poeira.

Essa troca constante de ar reduz a temperatura interna em alguns graus, o suficiente para manter os componentes dentro da faixa de operação recomendada pelo fabricante.

Quando Vale a Pena Instalar um Microventilador

Nem todo painel precisa de ventilação forçada. Mas alguns sinais indicam que o microventilador é necessário:

• O painel abriga inversor de frequência ou relé de estado sólido de potência considerável;
• A temperatura interna medida (ou indicada por um controlador) fica consistentemente acima de 40-45°C;
• O gabinete é IP65 ou superior, sem qualquer abertura natural para troca de ar;
• Há relatos de desarmes, falhas prematuras de contatores ou travamento de relés em dias quentes;
• O painel fica exposto a sol direto ou próximo a fontes externas de calor (fornos, motores, compressores).

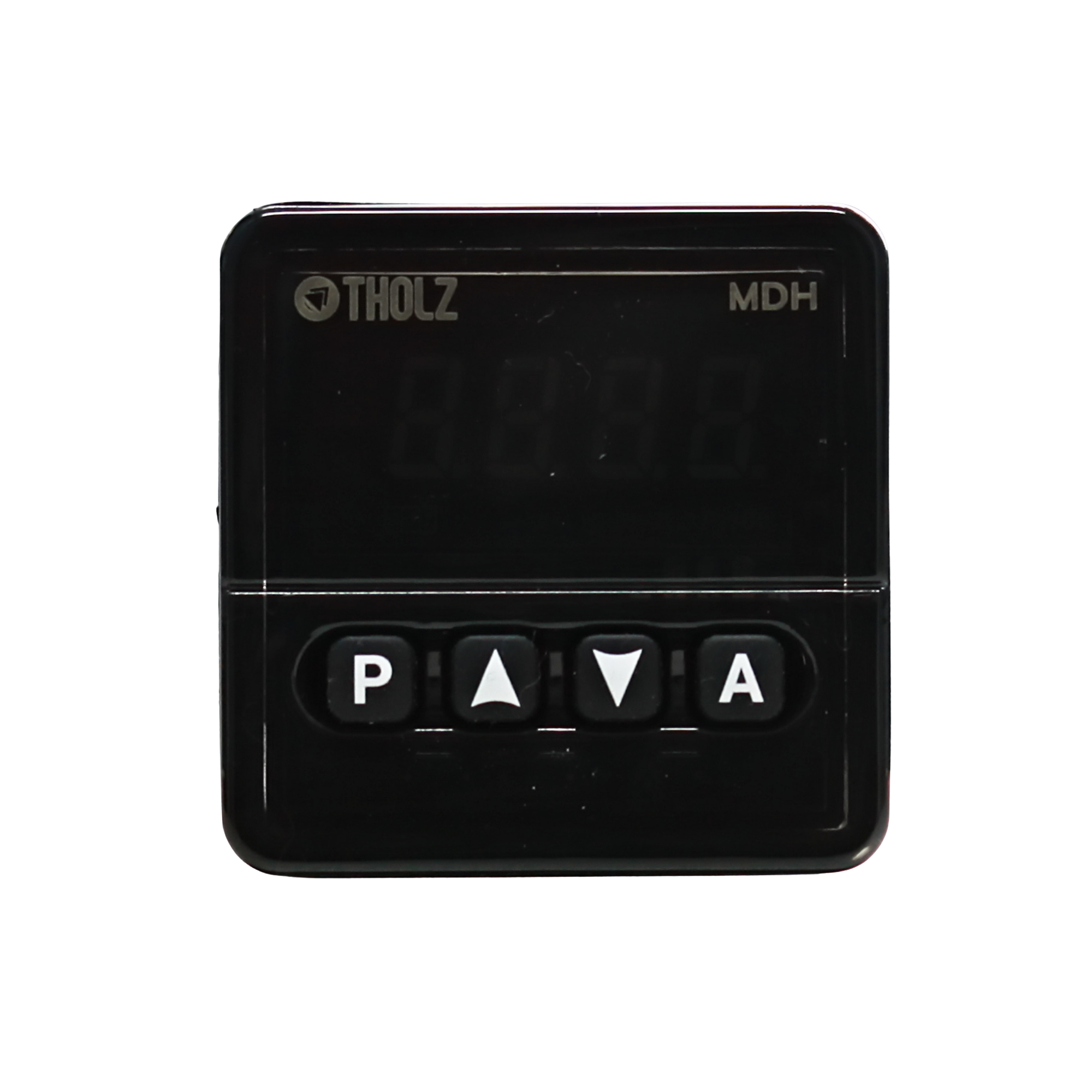

Controlador de Temperatura 48x48mm MDH1311R — a partir de R$ 140,00

Uma forma simples de monitorar isso é instalar um controlador de temperatura com sensor dentro do painel. Quando a leitura ultrapassa o valor ajustado, o próprio controlador pode acionar o microventilador automaticamente através de uma saída de relé, economizando energia nos períodos em que a ventilação forçada não é necessária.

Como Escolher o Modelo Ideal

Ao selecionar um microventilador para o seu painel, considere:

Tensão de alimentação

Verifique se o modelo é compatível com a tensão disponível no painel (127V, 220V ou 24Vcc, dependendo do projeto). Instalar um ventilador na tensão errada é uma das causas mais comuns de queima precoce.

Vazão de ar (m³/h)

Quanto maior o volume interno do painel e maior a dissipação de calor dos componentes, maior deve ser a vazão de ar do microventilador. Para painéis pequenos com poucos componentes, modelos de vazão menor já resolvem; para quadros com inversor de frequência ou múltiplos contatores de potência, vale optar por vazão maior ou mesmo dois ventiladores.

Fixação e recorte

Confira o tamanho do recorte necessário no gabinete e o padrão de fixação (parafusos, encaixe por pressão) para garantir compatibilidade com a estrutura do painel já existente ou em projeto.

Grade de proteção

O microventilador sozinho não resolve o problema de proteção contra poeira e insetos. É essencial combiná-lo com uma grade adequada, preferencialmente com filtro substituível, tanto na saída quanto na entrada de ar, mantendo o painel protegido mesmo com a ventilação forçada.

Acionamento automático

Controlador Microprocessado 72x72mm SMS-29 90-240Vca Perfecta — a partir de R$ 820,00

Em instalações mais completas, um controlador microprocessado com alarme de temperatura pode acionar o microventilador apenas quando necessário e até disparar um alerta visual ou sonoro caso a temperatura continue subindo mesmo com a ventilação ligada — útil para identificar problemas maiores, como falha de um componente específico dentro do painel.

Manutenção do Microventilador

Para manter a eficiência da ventilação ao longo do tempo:

• Limpe periodicamente as pás do ventilador e o filtro da grade de entrada, pois o acúmulo de poeira reduz drasticamente a vazão de ar;
• Verifique se o ventilador gira livremente, sem ruídos anormais, que podem indicar desgaste do rolamento;
• Confirme que a grade de saída não está obstruída por cabos, fiação ou componentes instalados próximos demais.

Perguntas Frequentes

O microventilador substitui o ar-condicionado de painel?

Não necessariamente. Para painéis muito grandes, com alta dissipação de calor ou instalados em ambientes já muito quentes, pode ser necessário um trocador de calor ou ar-condicionado industrial. O microventilador é a solução mais simples e econômica para reduzir alguns graus e já resolve a maioria dos casos de painéis de pequeno e médio porte.

Posso instalar o microventilador em um painel IP65 sem perder a proteção?

Sim, desde que o recorte seja feito corretamente e a grade de entrada tenha filtro e vedação adequados para o grau de proteção desejado. Verifique as especificações do fabricante antes da instalação.

É necessário ligar o microventilador direto na rede ou ele pode ser comandado?

Ambas as formas são possíveis. Ligar direto na rede garante ventilação constante; já o acionamento via controlador de temperatura liga o ventilador apenas quando a temperatura interna ultrapassa o limite ajustado, economizando energia e prolongando a vida útil do equipamento.

Quantos microventiladores um painel precisa?

Depende do volume interno e da quantidade de calor gerada. Painéis pequenos geralmente usam um ventilador de exaustão e uma grade de entrada; painéis maiores, com inversores de frequência ou múltiplos contatores de potência, podem precisar de dois ou mais conjuntos para manter a temperatura estável.

Produtos relacionados na loja

Micro Interruptor Baquelite Botão com Rolete Transversal para Painel CM-1309 Digimec — a partir de R$ 68,00

Micro Interruptor Baquelite Botão com Rolete para Painel CM-1308 Digimec — a partir de R$ 68,00

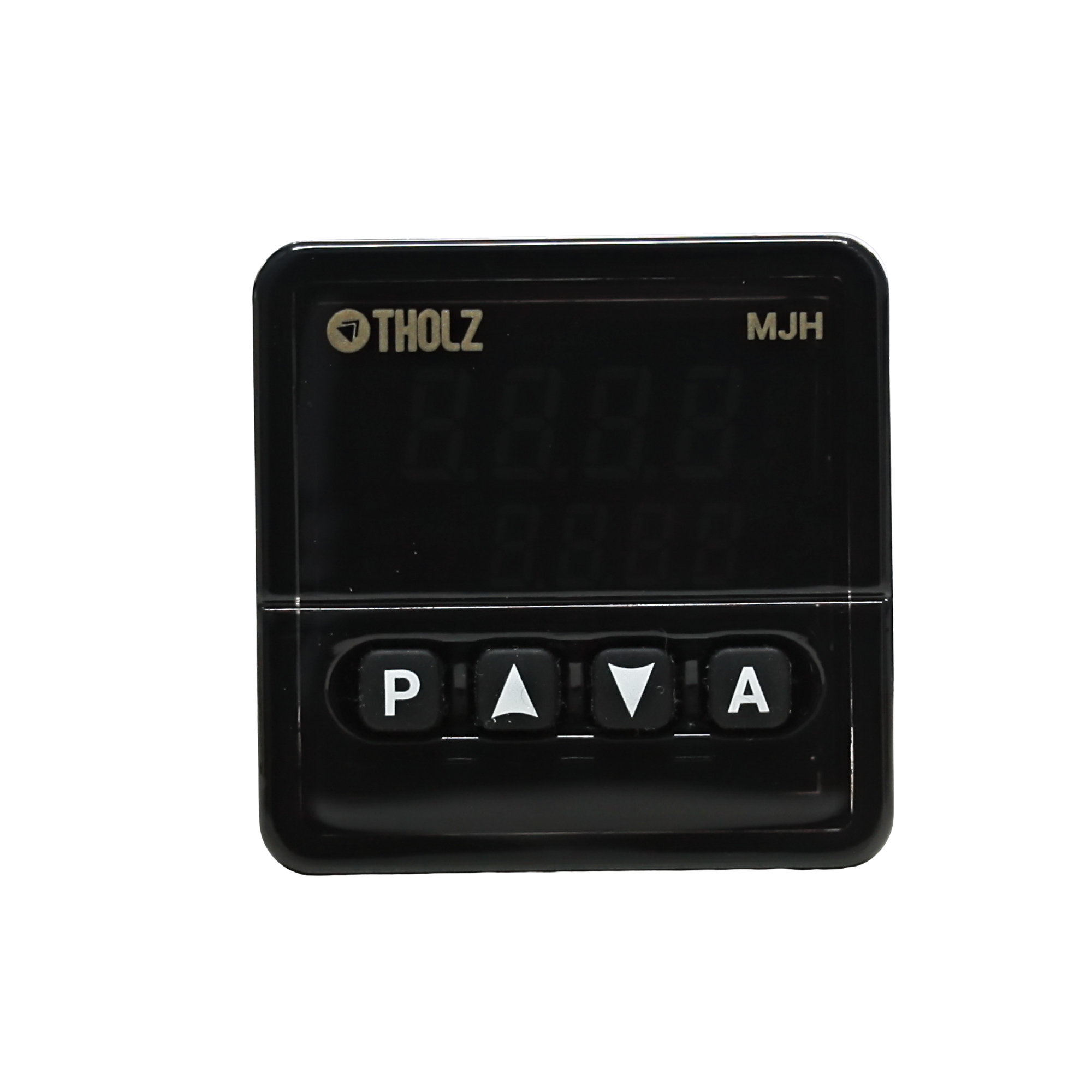

Controlador de Temperatura Duplo 48x48mm MJH1466R — a partir de R$ 295,00

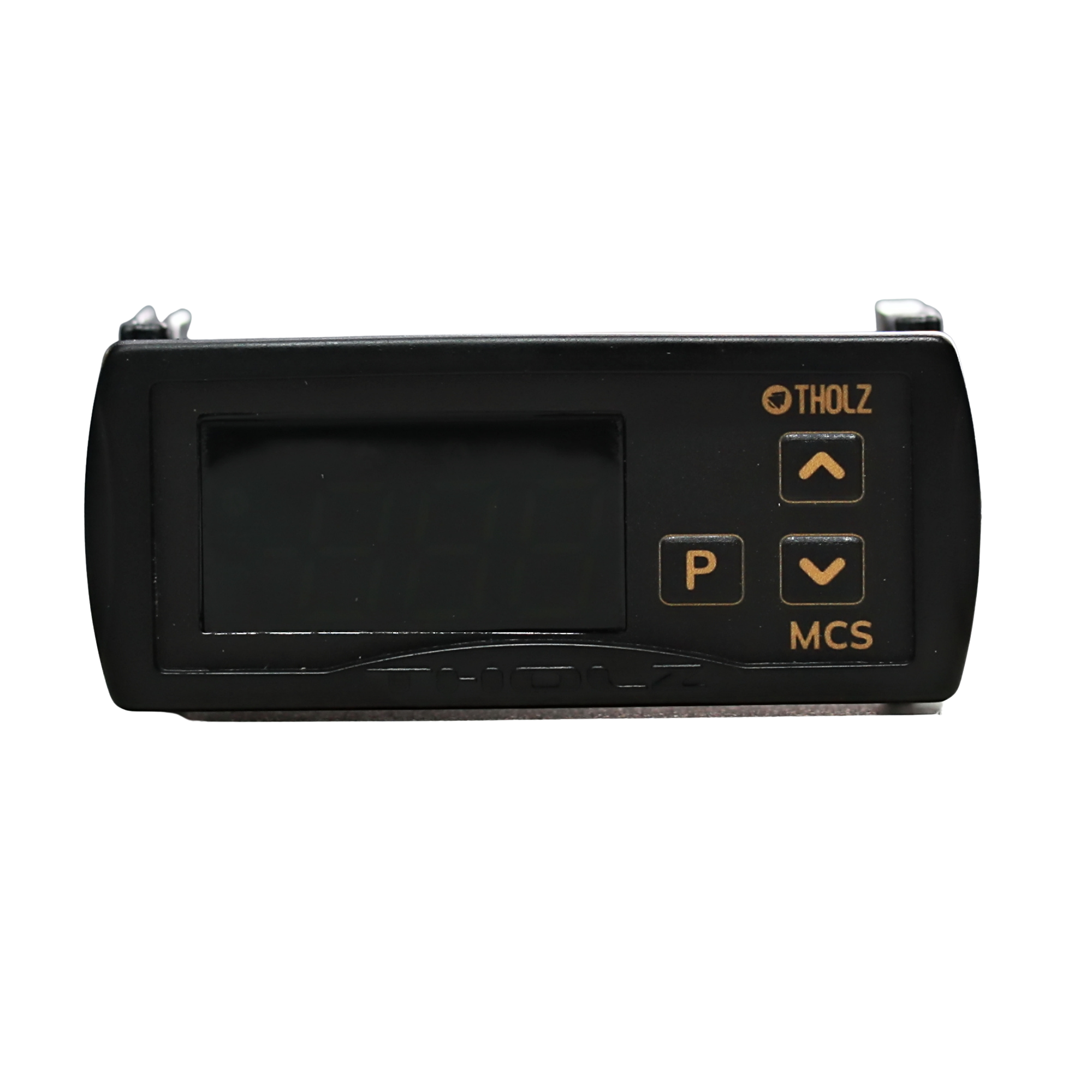

Controlador de Temperatura com sensor MCS1665N — a partir de R$ 128,00
