Sensor Indutivo: O Que É, Para Que Serve e Como Escolher o Modelo Certo

Um sensor indutivo é um dispositivo eletrônico capaz de detectar a presença de objetos metálicos sem a necessidade de contato físico, usando um campo eletromagnético gerado por sua bobina interna. Ele é amplamente utilizado em automação industrial para sinalizar presença, posição ou passagem de peças metálicas em linhas de produção, esteiras e máquinas.

Como Funciona um Sensor Indutivo

O princípio de funcionamento é relativamente simples: o sensor gera um campo eletromagnético oscilante na sua face sensora. Quando um objeto metálico entra nesse campo, ocorre uma perda de energia por correntes parasitas (correntes de Foucault), o que altera a amplitude do oscilador interno. Essa alteração é detectada por um circuito eletrônico que, ao ultrapassar um determinado limiar, comuta a saída do sensor — ligando ou desligando um sinal elétrico.

Esse sinal de saída normalmente é usado para:

• Acionar um contator ou relé auxiliar em um circuito de comando
• Enviar um sinal digital para um CLP (Controlador Lógico Programável)
• Sinalizar posição de fim de curso em cilindros pneumáticos
• Contar peças metálicas passando por uma esteira

Para Que Serve o Sensor Indutivo

Diferente de sensores ópticos ou capacitivos, o sensor indutivo é indicado especificamente para detectar metais — ferrosos ou não ferrosos, dependendo do modelo. Isso o torna ideal para ambientes com poeira, óleo, umidade ou vibração, condições em que sensores ópticos costumam falhar por sujeira na lente.

Algumas aplicações típicas:

• Detecção de posição de eixos e engrenagens metálicas
• Contagem de peças em linhas de produção
• Monitoramento de portas e tampas metálicas em máquinas
• Sinalização de fim de curso em automação pneumática e hidráulica
• Integração com sistemas de segurança de máquinas

Quando o sensor detecta a peça, geralmente sua saída aciona um relé ou diretamente a bobina de um contator auxiliar, que por sua vez comanda outra etapa do processo — como ligar um motor, acender uma sinalização ou parar uma esteira.

Contator Auxiliar 2Na + 2 Nf JZC4-22 — a partir de R$ 91,00

Tipos de Sensor Indutivo

Os sensores indutivos variam principalmente em três características:

Distância de Sensoriamento (Sn)

É a distância nominal em que o sensor detecta o objeto metálico padrão (geralmente aço). Modelos comuns variam de 2mm até 40mm, dependendo do diâmetro do corpo do sensor.

Tipo de Saída

• NA (Normalmente Aberto): a saída fecha o circuito quando detecta o metal
• NF (Normalmente Fechado): a saída abre o circuito quando detecta o metal
• PNP ou NPN: define a lógica de chaveamento em relação à alimentação positiva ou negativa

Formato do Corpo

Os sensores podem ser cilíndricos (rosca M8, M12, M18, M30) ou retangulares, dependendo do espaço disponível na aplicação e do tipo de fixação necessária.

Como Escolher o Sensor Indutivo Ideal

Antes de comprar, avalie:

• Distância de detecção necessária — meça a distância real entre o sensor e o objeto na aplicação
• Tensão de alimentação — normalmente 10-30Vcc, compatível com a maioria dos painéis
• Tipo de saída (NA/NF, PNP/NPN) — deve ser compatível com a entrada do CLP ou relé que receberá o sinal
• Grau de proteção (IP) — em ambientes com água, óleo ou poeira, prefira sensores com IP67 ou superior
• Material do corpo — inox para ambientes agressivos, latão niquelado para uso geral

Após a instalação, o sinal do sensor costuma ser processado por um controlador microprocessado, que pode contar pulsos, temporizar ações ou integrar múltiplas entradas em uma lógica de automação mais complexa.

Controlador Microprocessado 72x72mm SMS-29 90-240Vca Perfecta — a partir de R$ 820,00

Instalação e Cuidados

Na instalação do sensor indutivo, alguns cuidados evitam falhas futuras:

• Respeite a distância mínima entre sensores instalados lado a lado (efeito de interferência mútua)
• Evite montar o sensor próximo a outras massas metálicas que não sejam o alvo
• Use terminais adequados nas conexões dos cabos para garantir contato firme e durável
• Proteja o cabeamento contra abrasão e óleo em ambientes industriais

Para as conexões elétricas do sensor dentro do painel, um bom terminal de pino garante um contato seguro e evita falsos acionamentos por mau contato.

Terminal Pino 35mm PB35000 — a partir de R$ 2,90

Sensor Indutivo x Sensor Capacitivo

Uma dúvida comum é a diferença entre sensor indutivo e capacitivo. O indutivo detecta apenas metais, enquanto o capacitivo detecta praticamente qualquer material — plástico, líquido, madeira, vidro — por variação de capacitância. Se a aplicação envolve exclusivamente peças metálicas, o indutivo costuma ser mais preciso, mais rápido e mais resistente a interferências ambientais.

Conclusão

O sensor indutivo é uma solução simples, robusta e confiável para detectar objetos metálicos em processos automatizados. A escolha correta do modelo depende da distância de detecção, tipo de saída elétrica e condições do ambiente de instalação. Combinado a contatores, relés e controladores microprocessados, ele forma a base de muitos sistemas de automação industrial usados no dia a dia das fábricas brasileiras.

O sensor indutivo detecta qualquer metal?

A maioria detecta metais ferrosos com maior alcance e metais não ferrosos (alumínio, cobre) com alcance reduzido. Verifique a especificação do fabricante para cada tipo de metal.

Posso usar sensor indutivo ao ar livre?

Sim, desde que o modelo tenha grau de proteção IP adequado (IP67 ou superior) para resistir à umidade e poeira do ambiente externo.

Qual a vida útil de um sensor indutivo?

Como não possui partes móveis nem contato mecânico direto, o sensor indutivo tem vida útil elevada, geralmente medida em milhões de ciclos de acionamento.

O sensor indutivo pode substituir uma chave fim de curso mecânica?

Sim, em muitas aplicações ele substitui chaves mecânicas com vantagem, pois não sofre desgaste por atrito e responde mais rápido, embora exija alimentação elétrica.

Produtos relacionados na loja

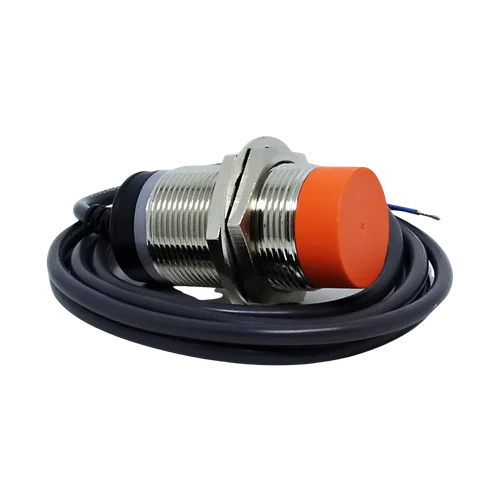

Sensor Indutivo Metálico 30mm Dist. Sensora 15mm 90-250Vca NF Cabo 1,5mts. CJY30E-15KB Digimec — a partir de R$ 188,00

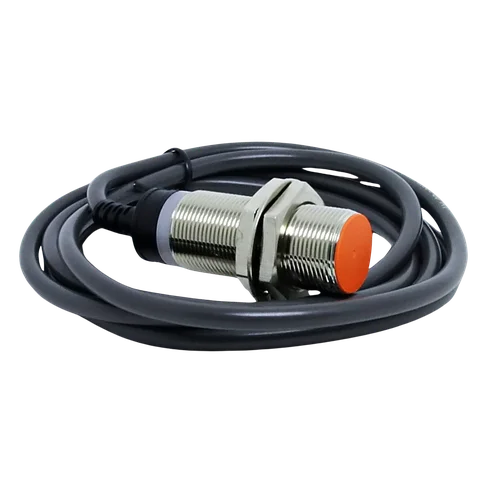

Sensor Indutivo Metálico 18mm Dist. Sensora 5mm 10-30Vcc NPN NA+NF Cabo 1,5mts. CJY18E-05NC Digimec — a partir de R$ 149,00

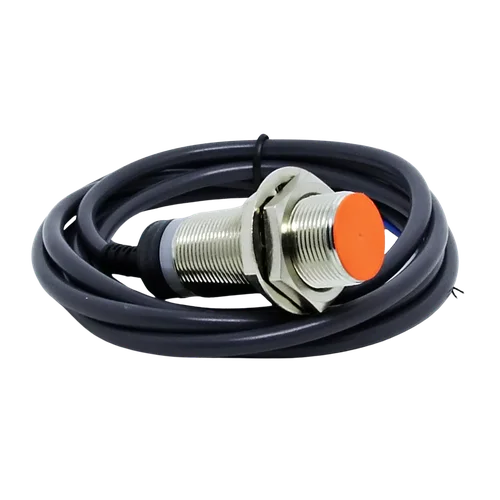

Sensor Indutivo Metálico 18mm Dist. Sensora 5mm 90-250Vca NA Cabo 1,5mts. CJY18E-05KA Digimec — a partir de R$ 174,00

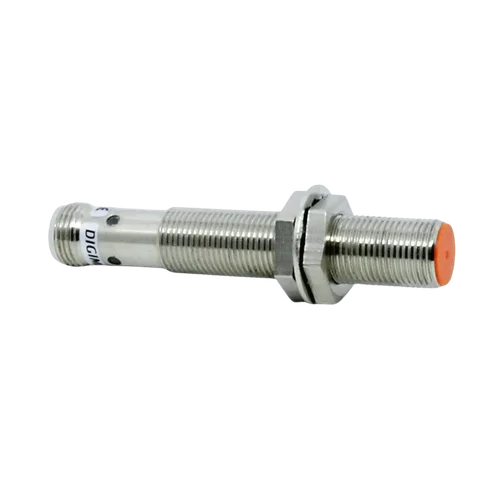

Sensor Indutivo Metálico 12mm Dist. Sensora 2mm 10-30Vcc PNP NA+NF Conector CJY12E-02PCT Digimec — a partir de R$ 167,00
