Temporizador cíclico, impulso ou retardo: qual função escolher

A função de um temporizador define o que acontece com o contato de saída depois que o tempo ajustado passa. Para atrasar a partida de uma carga, use retardo na energização; para mantê-la ligada só por um tempo depois do comando, impulso na energização; para que ela continue ligada um tempo depois que o comando sai, retardo na desenergização; e para ligar e desligar repetidamente, cíclico. Escolher pela função, antes de olhar faixa de tempo ou tensão, evita a maior parte das trocas de peça na montagem do painel.

Este guia compara as quatro funções mais comuns em temporizadores para painel, mostra onde cada uma aparece na prática e lista o que conferir antes de comprar.

Como ler o comportamento de um temporizador

Todo temporizador eletrônico tem três elementos: a alimentação (ou o sinal de comando), a contagem de tempo e o contato de saída, normalmente um relé com contatos reversíveis (NA e NF). O que muda entre as funções é quando a contagem começa e em que estado o contato fica durante e depois dela.

Um jeito simples de não errar é desenhar a linha do tempo antes de escolher: em que instante o comando chega, em que instante a carga deve ligar e em que instante deve desligar. Se a carga liga depois do comando, é retardo. Se liga junto com o comando e desliga sozinha, é impulso. Se desliga depois que o comando sai, é retardo na desenergização. Se fica alternando, é cíclico.

Retardo na energização: a carga liga depois do tempo

É a função mais usada. Ao energizar o temporizador, a contagem começa e o contato só comuta quando o tempo termina. Ele permanece comutado enquanto houver alimentação; ao desligar, volta ao repouso e o tempo zera.

Aplicações típicas:

• Partida escalonada de motores, para que vários não liguem ao mesmo tempo e somem a corrente de partida.
• Transição estrela-triângulo, quando não se usa um temporizador dedicado.
• Espera de estabilização antes de liberar um processo (pressão, aquecimento, purga).

Temporizador Retardo na Energização DTE-1 Digimec — a partir de R$ 78,00

Os modelos de retardo na energização são justamente os mais procurados na busca da loja, e por isso já há um guia de instalação dedicado a eles no blog. Aqui o ponto é outro: se a sua linha do tempo não é "comando, espera, liga", a função certa provavelmente é uma das próximas.

Impulso na energização: a carga liga já e desliga sozinha

Também chamado de "pulso" ou "intervalo". Ao energizar, o contato comuta imediatamente e volta ao repouso quando o tempo acaba, mesmo que a alimentação continue presente. Para uma nova operação, é preciso desenergizar e energizar de novo.

Onde faz sentido:

• Acionar uma sirene ou sinalização por alguns segundos ao iniciar um ciclo.
• Dar um pulso de lubrificação, de sopro de ar ou de alimentação de material a cada partida da máquina.
• Limitar o tempo de uma bobina que não pode ficar energizada de forma contínua.

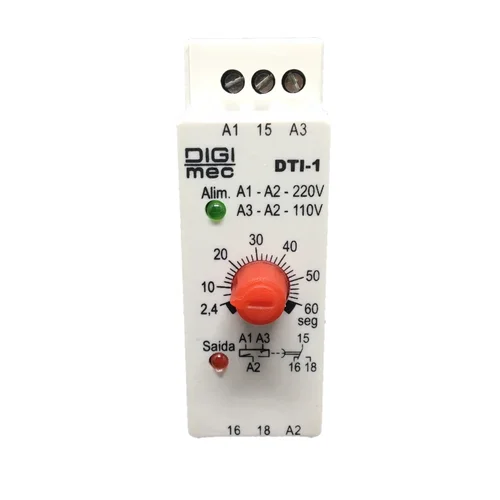

Temporizador Impulso na Energização DTI-1 Digimec — a partir de R$ 81,00

Um erro comum é usar retardo na energização com o contato NF para "imitar" um impulso. Funciona apenas em parte: a carga desliga após o tempo, mas o comportamento na queda de alimentação e no religamento é diferente, e o circuito fica mais difícil de entender na manutenção. Se a necessidade é um pulso, compre a função de impulso.

Retardo na desenergização: a carga continua ligada depois do comando

Aqui o tempo conta a partir do momento em que o comando é retirado. O contato comuta assim que o comando chega e só volta ao repouso quando o tempo termina depois da retirada.

Aplicações clássicas:

• Ventilador ou exaustor que continua rodando depois que a resistência ou o motor principal desliga, para retirar calor residual.
• Bomba que funciona mais alguns segundos para esvaziar uma linha.
• Iluminação que permanece acesa por um tempo depois que o sensor deixa de detectar.

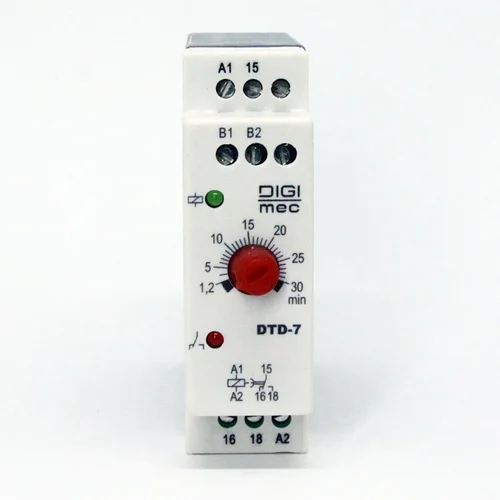

Temporizador Retardo na Desenergização DTD-7 Digimec — a partir de R$ 120,00

Atenção à ligação: alguns temporizadores de retardo na desenergização precisam de alimentação permanente e recebem o comando por um terminal separado; outros trabalham sem alimentação auxiliar e contam o tempo com a energia armazenada internamente. Os dois esquemas não são intercambiáveis. Confira o diagrama no manual do modelo antes de definir o projeto.

Cíclico: liga e desliga de forma repetida

O temporizador cíclico alterna o contato entre ligado e desligado enquanto estiver energizado. Dependendo do modelo, os tempos de ligado e desligado podem ser iguais ou ajustados de forma independente, e o ciclo pode começar ligado ou desligado.

Usos frequentes:

• Agitação ou mistura intermitente.
• Sinalização piscante e alarmes.
• Descarga ou limpeza periódica (por exemplo, pulsos de ar em filtros).
• Irrigação ou dosagem em intervalos regulares.

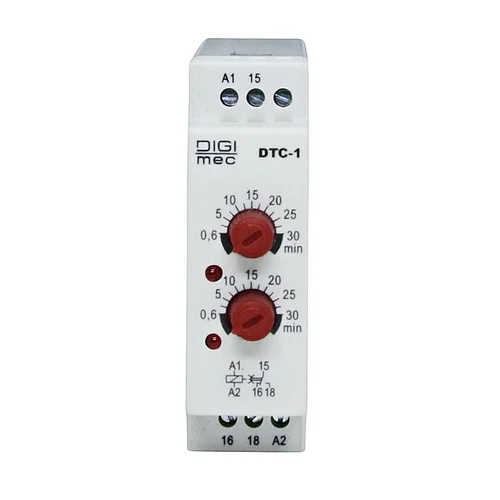

Temporizador Cíclico DTC-1 Digimec — a partir de R$ 110,00

Se o ciclo precisa de tempos muito diferentes entre si, por exemplo 5 segundos ligado a cada 30 minutos, verifique se o modelo permite ajustes independentes e se as faixas de tempo cobrem os dois valores.

O que conferir além da função

Definida a função, a escolha do modelo passa por alguns pontos práticos:

• Faixa de tempo: escolha uma faixa em que o tempo desejado fique perto do meio da escala, não no extremo. A precisão de ajuste de um potenciômetro é melhor longe dos limites.
• Tensão de alimentação: confira se o temporizador aceita a tensão do circuito de comando (24 Vcc, 110 Vca, 220 Vca ou faixa ampla).
• Capacidade do contato: o contato de saída de um temporizador é de sinal. Para motores e cargas de potência, ele aciona a bobina de um contator, não a carga diretamente.
• Formato de montagem: modelos para trilho DIN, com base de encaixe (soquete) ou de embutir em porta de painel (48x48 mm, por exemplo) exigem acessórios e furação diferentes.
• Ajuste analógico ou digital: temporizadores digitais com display permitem ajustar e ler o tempo com exatidão, o que ajuda quando o processo exige repetibilidade ou quando o tempo muda com frequência.

Quando um temporizador simples não basta

Se a máquina precisa de várias etapas em sequência, com tempos diferentes para cada saída, encadear quatro ou cinco temporizadores costuma gerar um painel difícil de manter. Nesses casos vale avaliar um temporizador multifunção (que oferece várias funções selecionáveis no mesmo aparelho), um sequenciador ou um controlador programável. O mesmo vale quando o tempo precisa ser alterado pelo operador com frequência: um modelo digital com ajuste frontal evita abrir o painel.

Montar e alterar circuitos de comando envolve trabalho em painel energizado ou próximo de partes vivas. Faça a intervenção com o circuito desligado e bloqueado, e deixe o serviço a cargo de profissional qualificado conforme a NR-10.

Perguntas frequentes

Qual a diferença entre temporizador de retardo na energização e de impulso?

No retardo na energização, o contato comuta depois que o tempo termina e permanece comutado enquanto houver alimentação. No impulso, o contato comuta imediatamente ao energizar e volta ao repouso quando o tempo acaba, mesmo com a alimentação presente.

O temporizador pode ligar um motor diretamente?

Não é o recomendado. O contato do temporizador é dimensionado para circuitos de comando. Para motores e cargas de potência, o temporizador aciona a bobina de um contator, e o contator chaveia a carga.

Para que serve o temporizador de retardo na desenergização?

Para manter uma carga ligada por um tempo depois que o comando é retirado. O exemplo mais comum é o ventilador que continua funcionando após o desligamento de uma resistência, para dissipar o calor acumulado.

Temporizador cíclico serve para sinalização piscante?

Sim. Enquanto estiver energizado, ele alterna o contato entre ligado e desligado, o que permite fazer um sinaleiro ou um alarme piscar. Para tempos de ligado e desligado diferentes, escolha um modelo com ajustes independentes.

Como saber qual faixa de tempo escolher?

Prefira uma faixa em que o tempo desejado fique próximo do meio da escala. Ajustar perto do limite máximo ou mínimo do potenciômetro reduz a precisão e dificulta o reajuste.

Produtos relacionados na loja

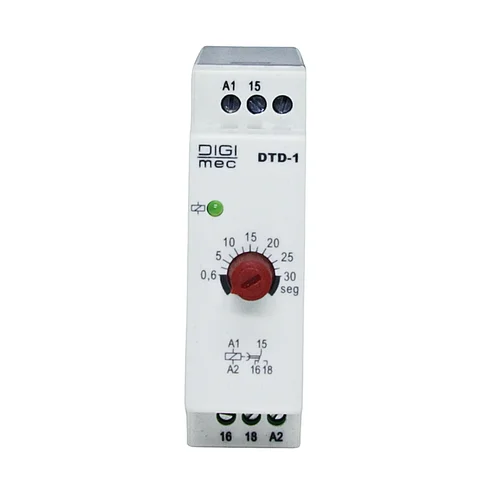

Temporizador Retardo na Desenergização DTD-1 Digimec — a partir de R$ 299,00

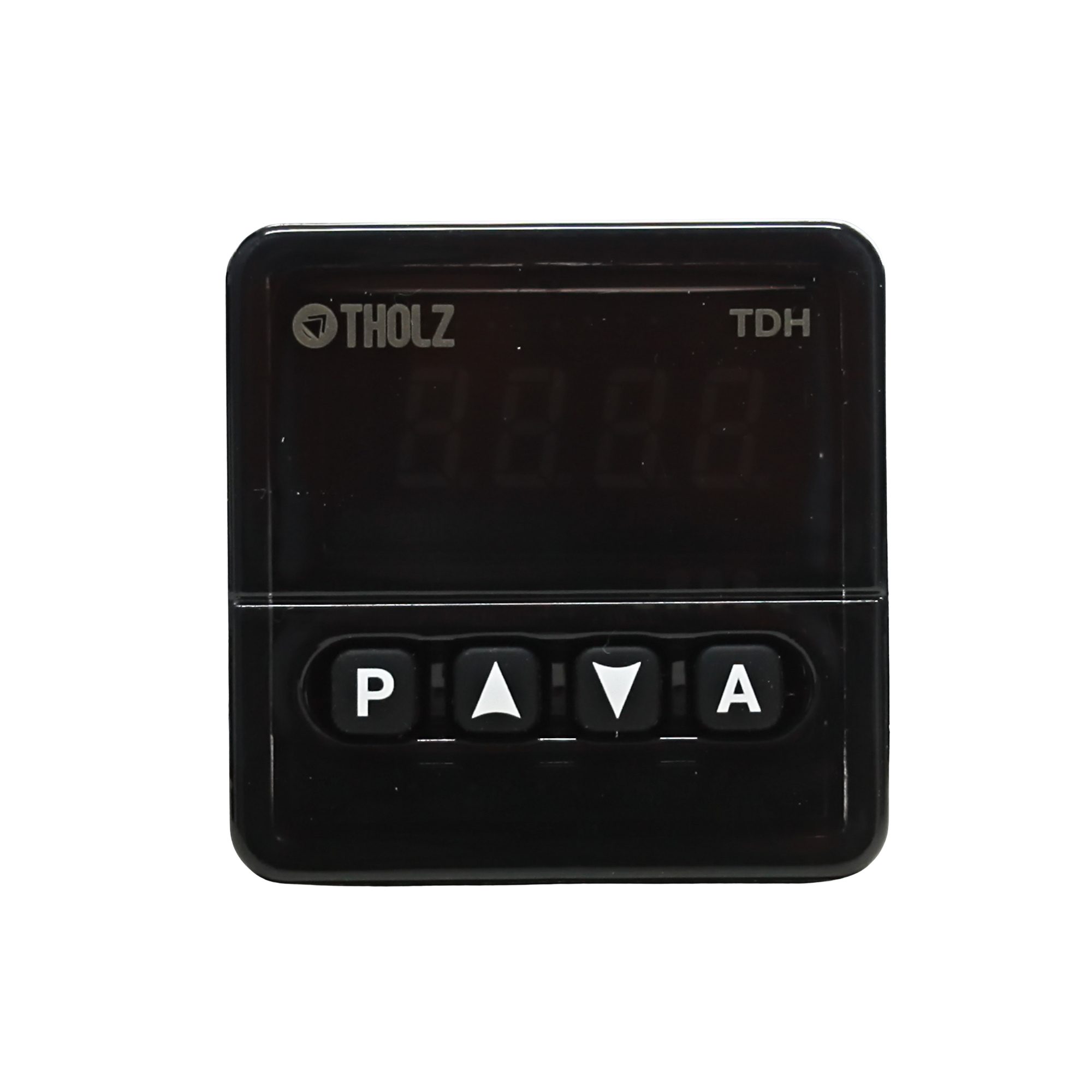

Temporizador 48x48mm TDH1361R — a partir de R$ 140,00

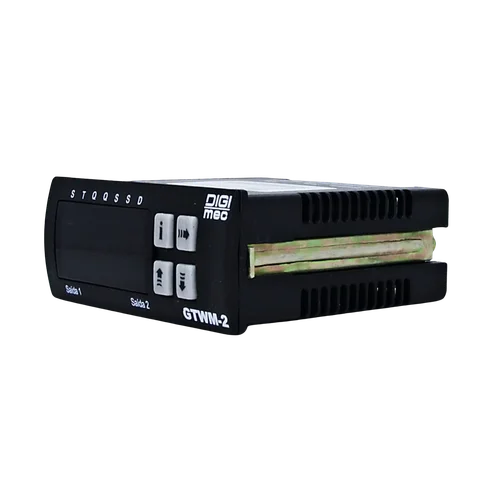

Timer Digital GTWM-2 Digimec — a partir de R$ 378,00
