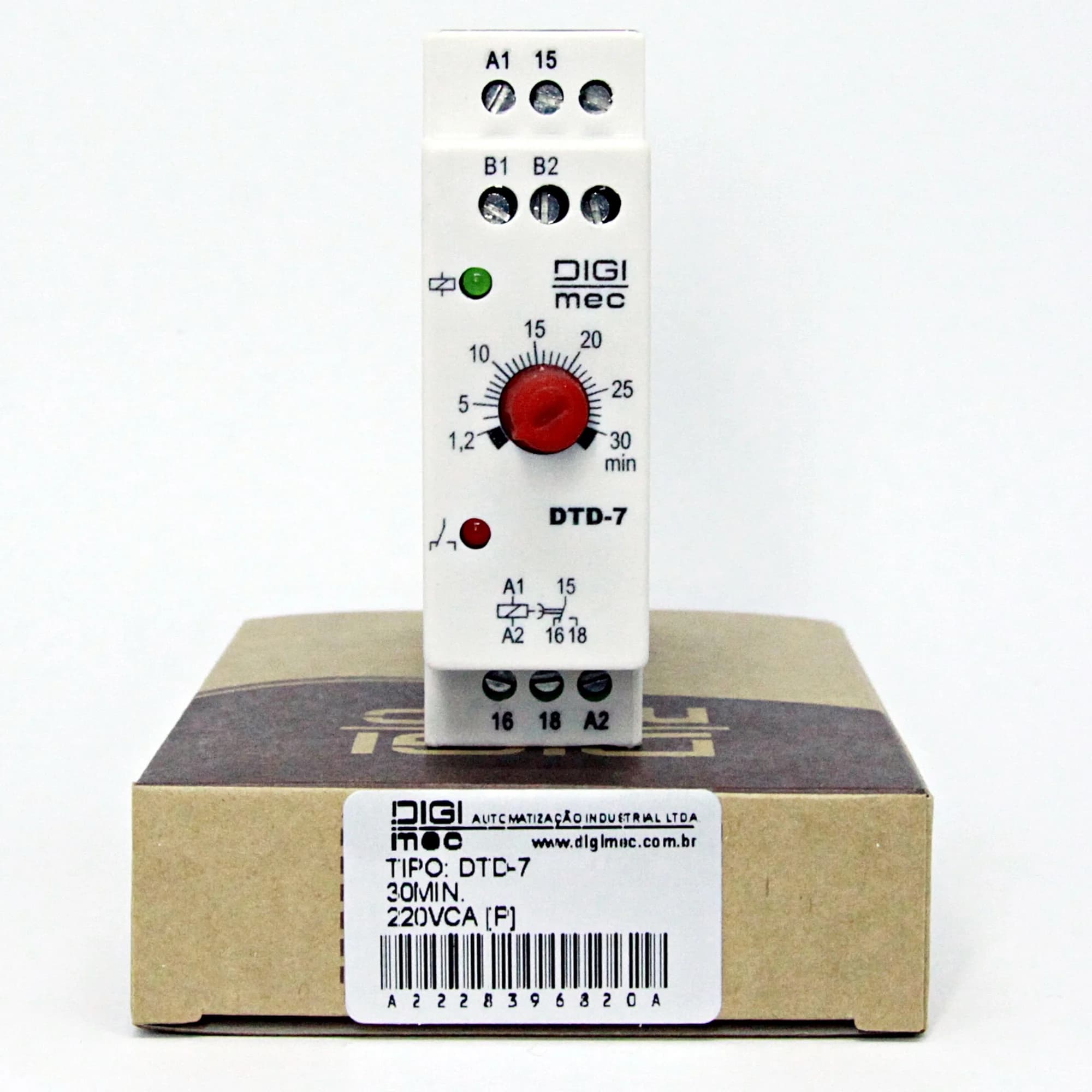

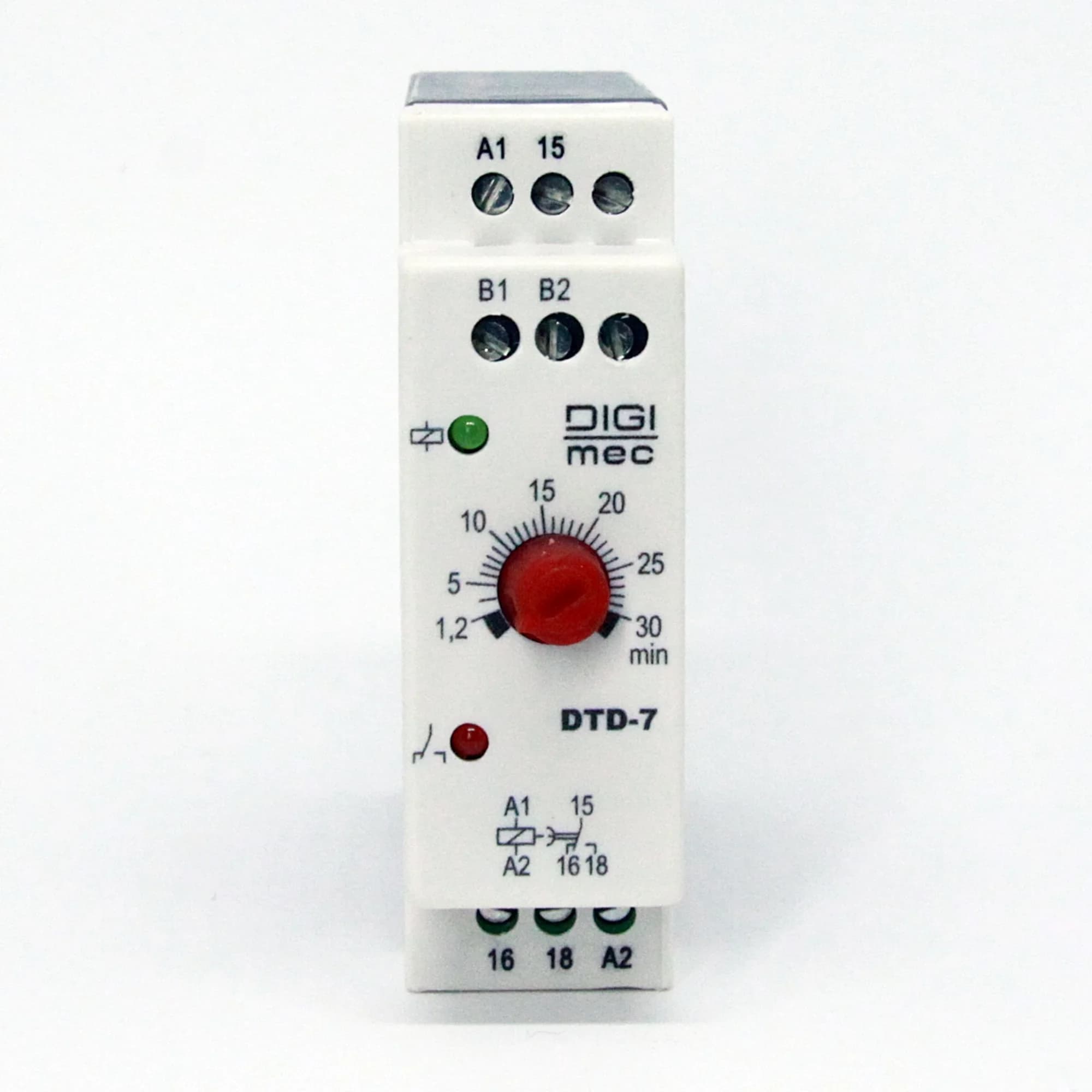

Os temporizadores eletrônicos com RETARDO NA DESENERGIZAÇÃO da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos. Fabricados em diversas escalas e tensões.

FUNCIONAMENTO

Os temporizadores com a função RETARDO NA DESENERGIZAÇÃO comutam seu(s) contato(s) de saída para a posição de trabalho quando o aparelho é energizado ou no fechamento de um contato auxiliar. Os mesmos retornam para a posição de repouso após o intervalo de tempo (t1) selecionado em sua escala, contado a partir da desenergização do mesmo ou da abertura do contato auxiliar.

DADOS TÉCNICOS

Alimentação (-15% +10%) 12, 24, 48 Vcc / 24 ,48, 110, 220 Vca (outros sob consulta)

Frequência da rede 50 - 60 Hz

Consumo 3 VA (aproximadamente)

Escalas (especificar) 0,5 - 1,5 - 3 - 6 - 15 - 30 - 60 seg. / 3 - 6 - 15 - 30 - 60 min. / 6 - 15 - 30 hrs.

Precisão de escala 6% fim de escala (a 25ºC)

Repetibilidade 2% fim de escala (a 25ºC)

Histerese <2% fim de escala (a 25ºC)

Tempo mínimo de reinicialização 100 ms

Relé de saída 5 A 250Vca máx. carga resistiva - reversível

Material dos contatos AgCdO

Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente De trabalho: 0 a 50°C

De armazenamento: -10 a +60°C

Umidade relativa de trabalho 20 a 90% sem condensação

Grau de proteção da caixa IP 51

Grau de proteção nos terminais IP 20

Material da caixa Termoplástico

Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm

Fixação Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)
