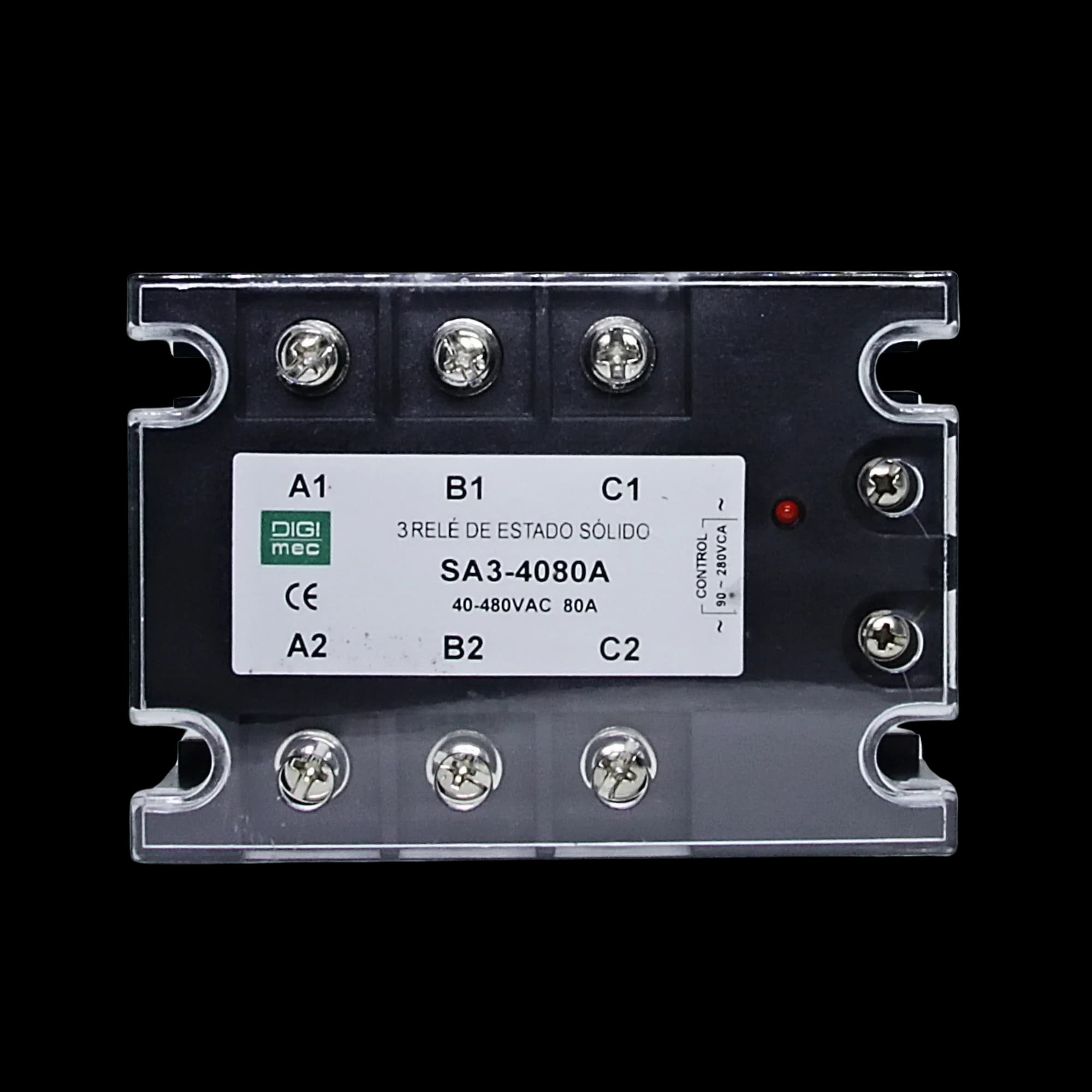

Introdução

CARACTERÍSTICA

• Relés de estado sólido para correntes de acionamento de 10 a 300 Amp.
• Tensão de acionamento de 3 a 32 Vcc ou de 90 a 280 Vca.
• Tensão de carga de 48 a 480 Vca.
• Tecnologia duplo SCR

Dados técnicos

De entrada

Tensão de controle 3 a 32 Vcc 90 a 280 Vca

Mínima tensão de trabalho 3 Vcc 90 Vca

Mínima tensão de repouso 1 Vcc 1 Vca

Tensão reversa máxima 32 Vcc -

Corrente máxima de entrada (5 V/12 V) 33/56 mAac (220 Vca) 13 mAac

De saída

Corrente de trabalho 25A= 3 × 25 Arms 40A= 3 × 40 Arms

Corrente de pico, 20ms (máx.) 25A= 300 40A= 400

Tensão de trabalho 25A=40-480 Vrms 40A=40-480 Vrms

Pico de tensão 25A= 1200 Vpk 40A=1200Vpk

Tempo máximo de desacionamento 25A=8ms(½ ciclo) 40A=8ms(½ ciclo)

Queda de tensão Imax 25A= 1,6 Vrms 40A= 1,6 Vrms

Resistência térmica (Rthjc) 25A= 0,55 40A= 0,46

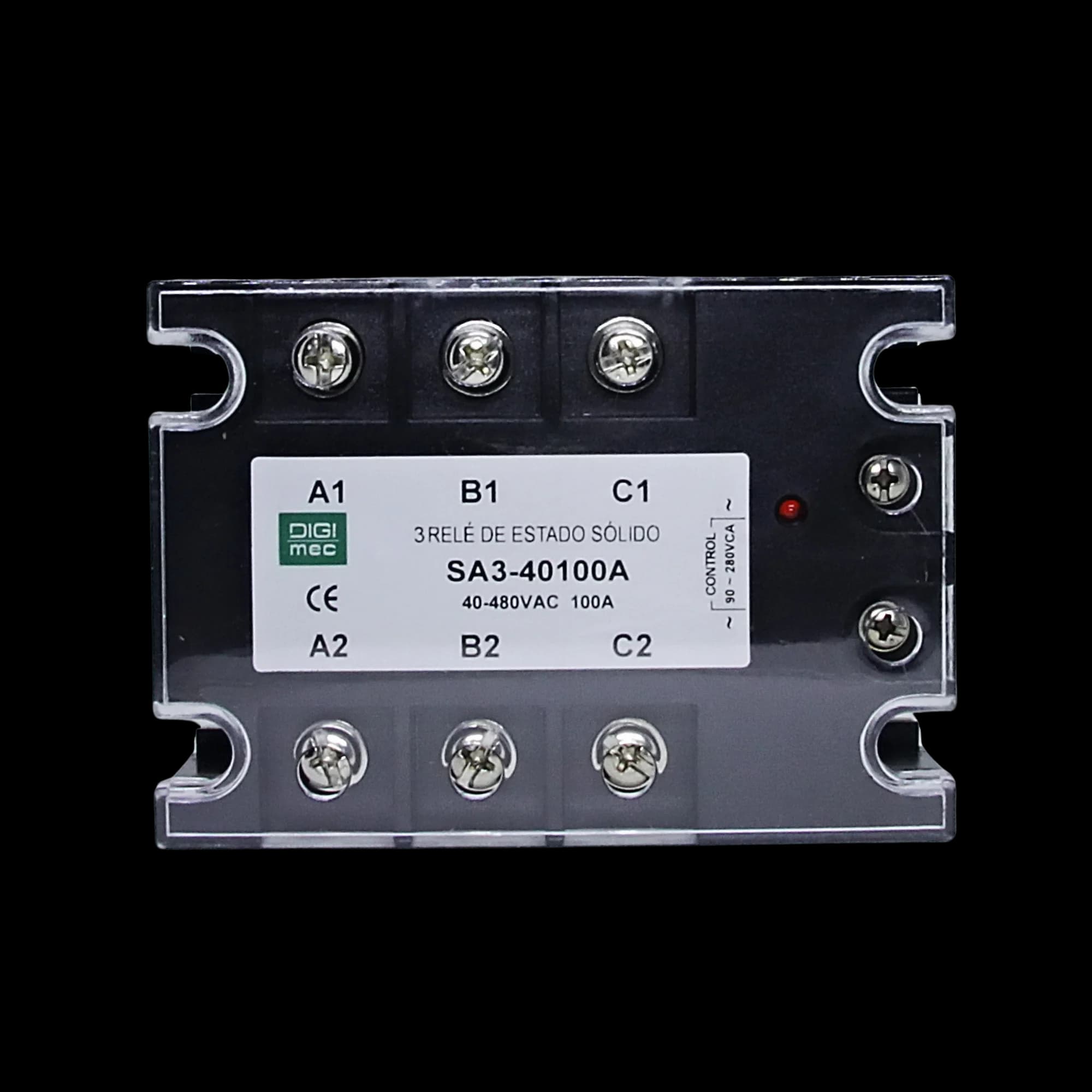

Corrente de trabalho 100A= 3 x 100 120A= 3 x 120

Corrente de pico, 20ms (máx.) 100A= 1200 120A= 1500

Tensão de trabalho 100A=40-480Vrms 120A=40-480 Vrms

Pico de tensão 100A=1200Vpk 120A=1200Vpk

dv / dt (mín) 100A=500 V / µs 120A=500 V / µs

Tempo máximo de desacionamento 100A=8 ms (½ ciclo) 120A= 8 ms (½ ciclo)

Queda de tensão Imax 100A= 1,6 Vrms 120A= 1,6 Vrms

Resistência térmica (Rthjc) 100A= 0,23 120A= 0,23

Corrente de trabalho 250A= 3X250 300A=3X300

Corrente de pico, 20ms (máx.) 250A=3200 300A=3800

Tensão de trabalho 250A=40-480Vrms 300A=40-480 Vrms

Pico de tensão 250A=1200Vpk 300A=1200Vpk

dv / dt (mín) 250A=500V µs 300A=500V/µs

Tempo máximo de desacionamento 250A=8ms(½ciclo) 300A=8ms(½ ciclo)

Queda de tensão Imax 250A=1,6Vrms 300A=1,6Vrms

Resistência térmica (Rthjc) 250A= 0,072 300A= 0,065

Parâmetros de Saida

No estado de tensão de pico  1,8 Vrms

Tempo de operação (máx.)"Z"  ½ ciclo

Tempo de operação (máx.)"R"  1 mSec

Tempo de repouso (máx.)"Ciclo" ½ ciclo

Tempo de repouso (máx.)"A2"  40 mSec

Faixa de frequência 47 a 63 Hz

Especificações gerais

Dielétricas (entrada/saída)  2500 Vrms

Capacitância 10 pF

Placa Base Cobre, níquel

Case cor Preto

Temperatura de trabalho -30° a 80°C

Indicador de estado de função Leds

Peso 430g case A / 1200g case B
