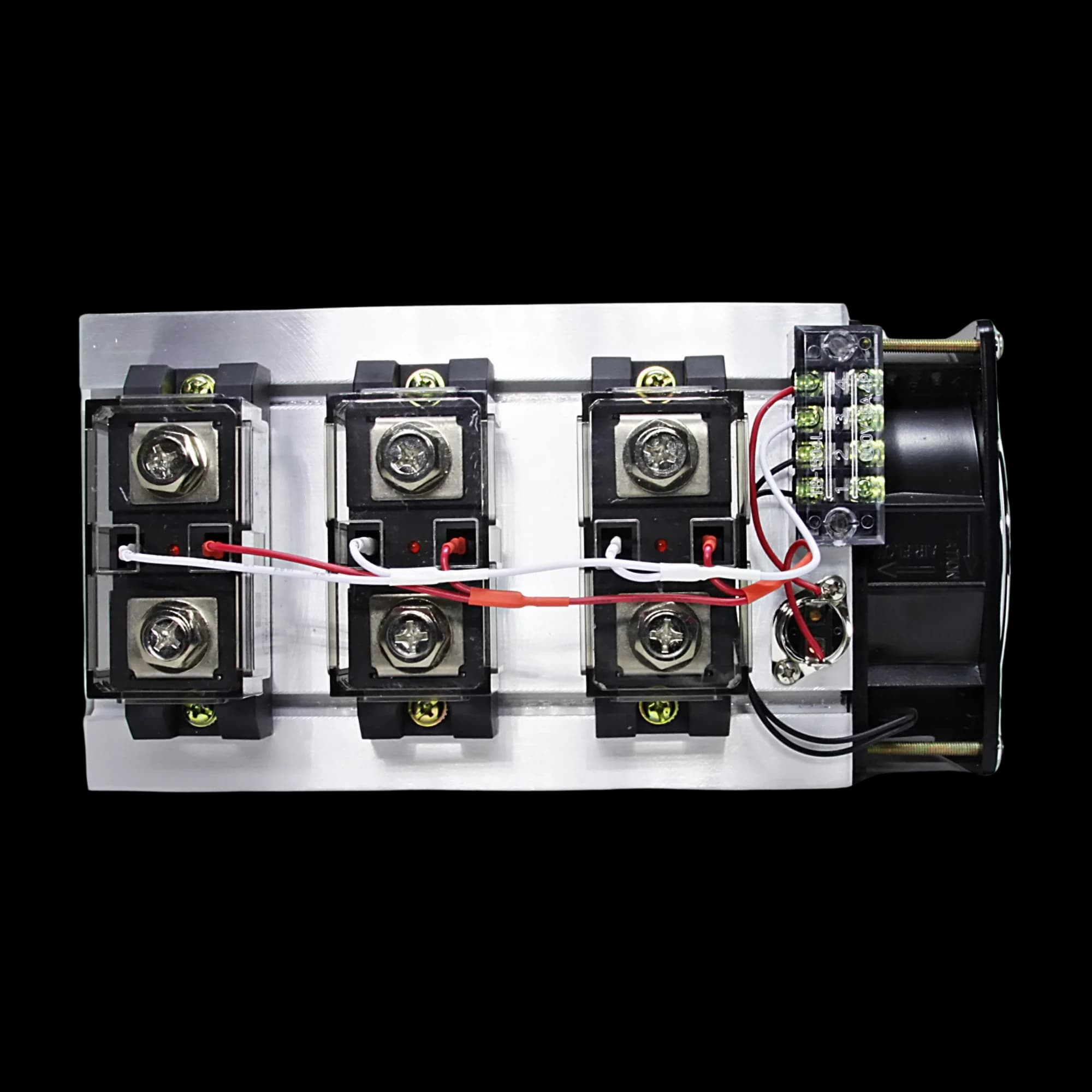

Introdução

CARACTERÍSTICA

• Relés de estado sólido para correntes de acionamento de 10 a 300 Amp.
• Tensão de acionamento de 3 a 32 Vcc ou de 90 a 280 Vca.
• Tensão de carga de 48 a 480 Vca.
• Tecnologia duplo SCR

Dados técnicos

De entrada

Tensão de controle 3 a 32 Vcc 90 a 280 Vca

Mínima tensão de trabalho 3 Vcc 90 Vca

Mínima tensão de repouso 1 Vcc 1 Vca

Tensão reversa máxima 32 Vcc -

Corrente máxima de entrada (5 V/12 V) 33/56 mAac (220 Vca) 13 mAac

De saída

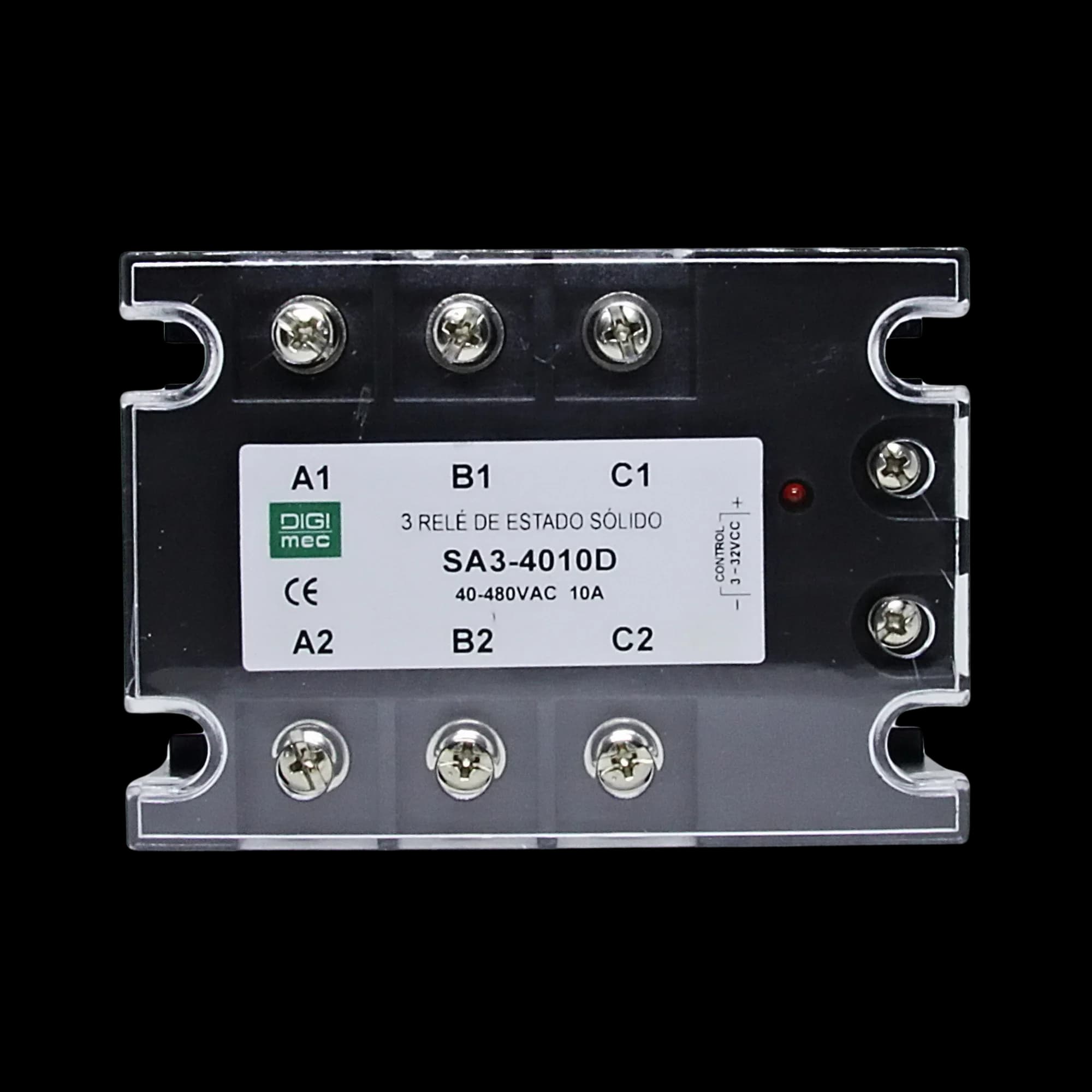

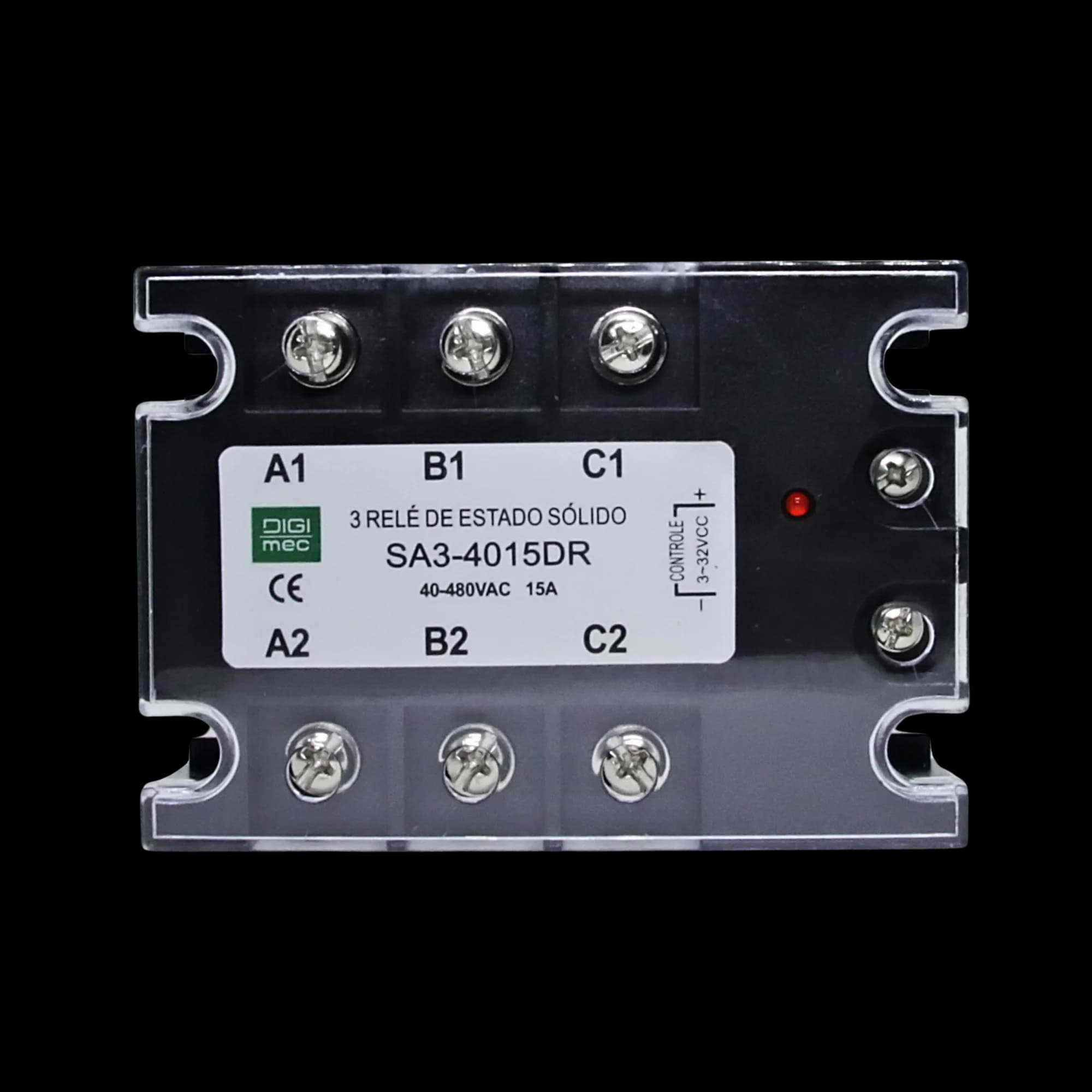

Corrente de trabalho 10A= 3 × 10 Arms 15A= 3 × 15Arms Arms

Corrente de pico, 20ms (máx.) 10A= 200 15A= 250

Tensão de trabalho 10A= 40-480 Vrms 15A= 40-480 Vrms

Pico de tensão 10A= 1200 Vpk 15A=1200Vpk

Tempo máximo de desacionamento 10A=8 ms (½ ciclo) 15A=8ms(½ ciclo)

Queda de tensão Imax 10A= 1,6 Vrms 15A= 1,6 Vrms

Resistência térmica (Rthjc) 10A= 0,75 15A= 0,65

Corrente de trabalho 60A=3 x 60 80A=3x80

Corrente de pico, 20ms (máx.) 60A= 600 80A= 1000

Tensão de trabalho 60A=40-480 Vrms 80A=40-480 Vrms

Pico de tensão 60A=1200 Vpk 80A=1200Vpk

dv / dt (mín) 60A=500 V / µs 80A=500V/µs

Tempo máximo de desacionamento 60A=8 ms (½ ciclo) 80A=8ms(½ ciclo)

Queda de tensão Imax 60A= 1,6 Vrms 80A=1,6Vrms

Resistência térmica (Rthjc) 60A=0,38 80A=0,34

Corrente de trabalho 150A=3X150 200A=3X200

Corrente de pico, 20ms (máx.) 150A=1800 200A=2100

Tensão de trabalho 150A= 40-480 Vrms 200A=40-480 Vrms

Pico de tensão 150A=1200Vpk 200A=1200Vpk

dv / dt (mín) 150A=500 V/µs 200A=500V/µs

Tempo máximo de desacionamento 150A=8 ms (½ ciclo) 200A=8ms(½ ciclo)

Queda de tensão Imax 150A=1,6 Vrms 200A=1,6Vrms

Resistência térmica (Rthjc) 150A= 0,14 200A=0,09

Parâmetros de Saida

No estado de tensão de pico  1,8 Vrms

Tempo de operação (máx.)"Z"  ½ ciclo

Tempo de operação (máx.)"R"  1 mSec

Tempo de repouso (máx.)"Ciclo" ½ ciclo

Tempo de repouso (máx.)"A2"  40 mSec

Faixa de frequência 47 a 63 Hz

Especificações gerais

Dielétricas (entrada/saída)  2500 Vrms

Capacitância 10 pF

Placa Base Cobre, níquel

Case cor Preto

Temperatura de trabalho -30° a 80°C

Indicador de estado de função Leds

Peso 430g case A / 1200g case B
