Introdução

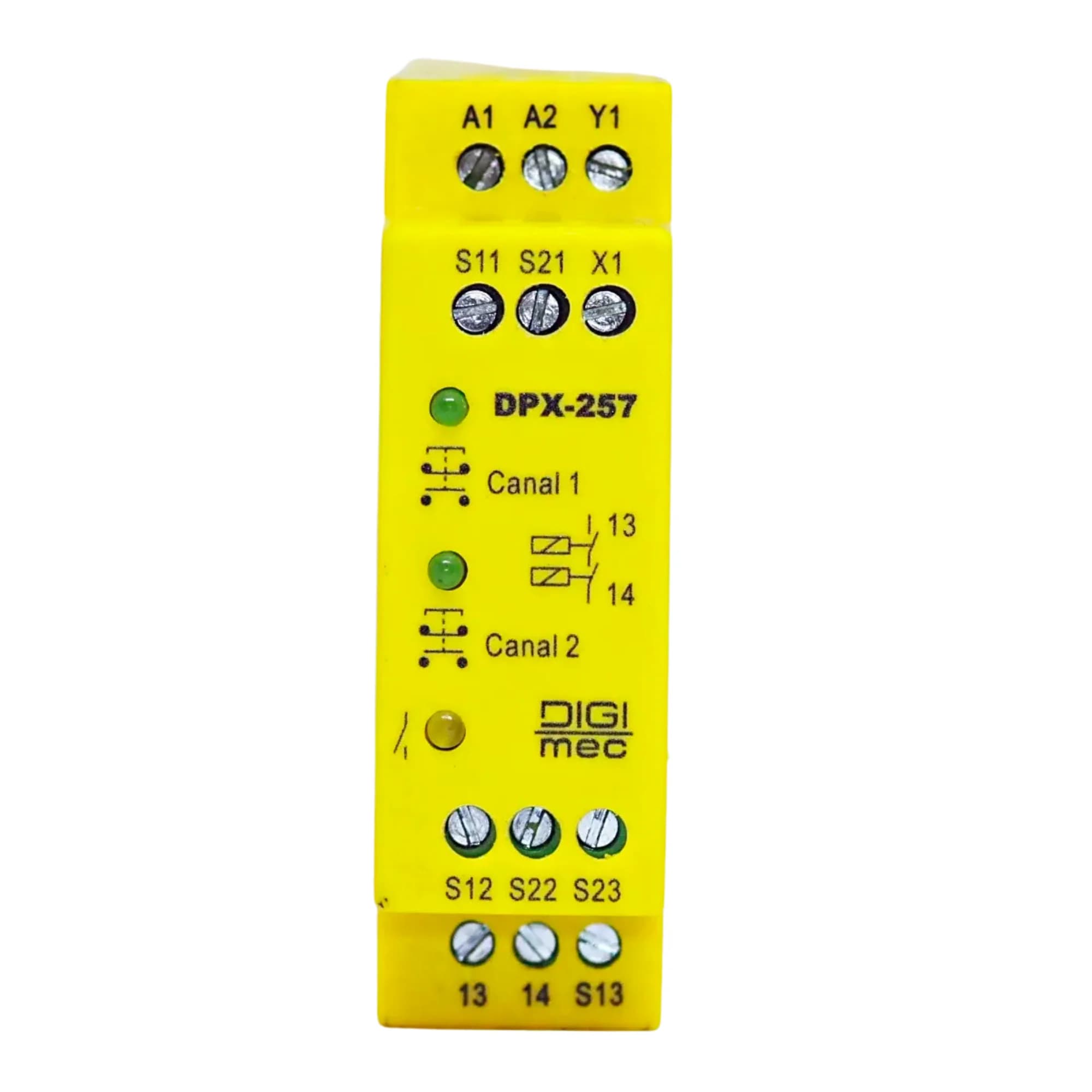

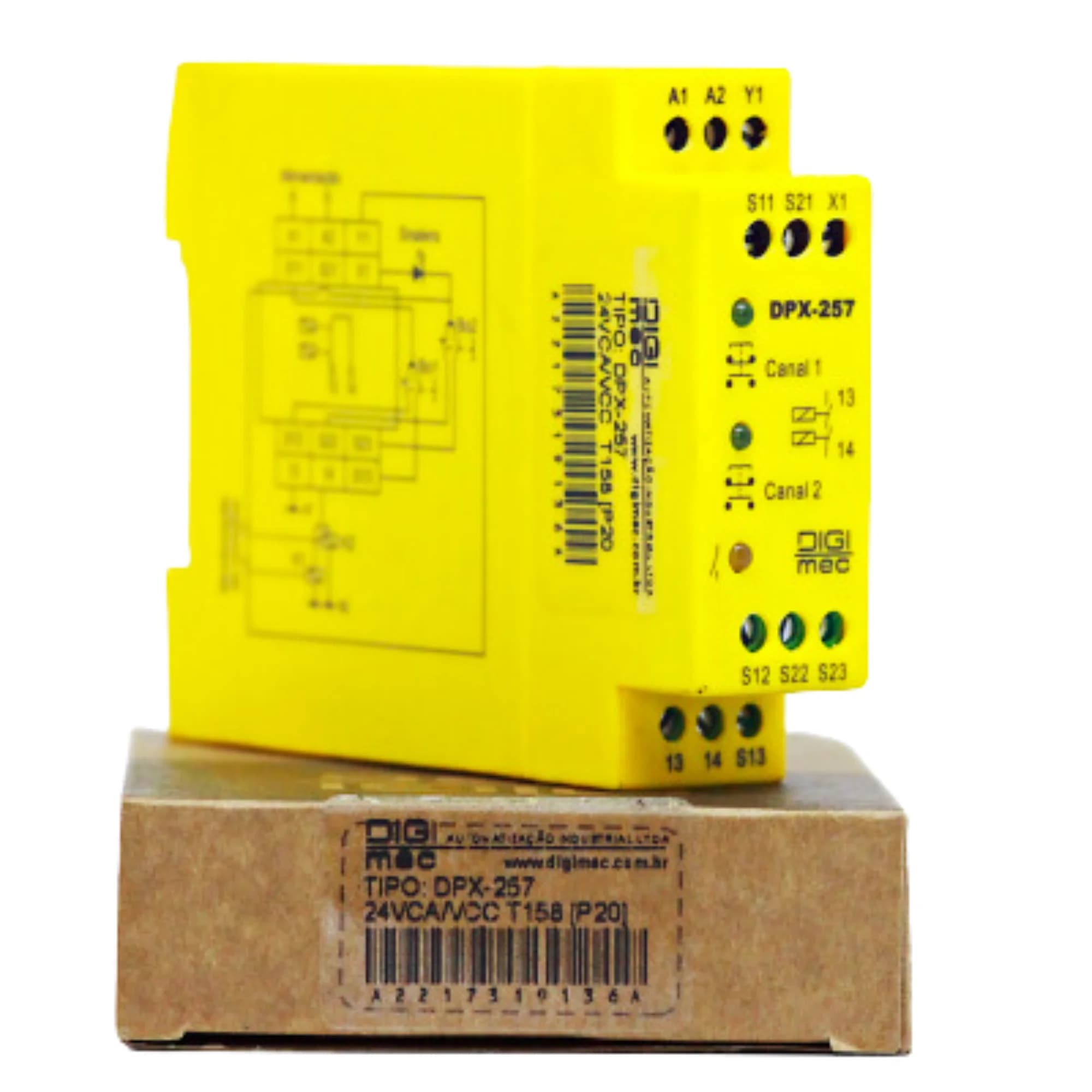

O relé microprocessado de simultaneidade, série DPX-257 T158 foi desenvolvido para aplicações industriais, proporcionando a segurança no comando bimanual de máquinas, evitando assim que o operador interaja diretamente com a máquina em movimento. Atende a NR-12, ABNT NBR 14153, categoria de comando 4, onde segurança, repetibi-lidade e confiabilidade são fundamentais em serviços contínuos sob as mais rígidas condições de trabalho. Montados em caixas plásticas, compactos, apresentam alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixa D).

Principais Características

• Atende a NR-12
• Categoria 4
• Duplo canal
• Duas saídas de segurança NA
• Indicação luminosa dos contatos do duplo canal e saída
• Imune a ruídos elétricos
• Montagem em trilho DIN

NORMAS

• NR-12 – Segurança no Trabalho em Máquinas e Equipamentos
• NBR 14152, segurança em máquinas - dispositivos de comando bimanuais - aspectos fundamentais e princípios para projeto
• NBR 14153, segurança em máquinas - partes de sistemas de comando relacionados à segurança - princípios gerais para projeto
• NBR 13930, prensas mecânicas - requisitos de segurança
• IEC 61.508 (Functional Safety of Electrical/Electronic/Programmable Electronic Safety-related Systems)
• EN ISO 13.849-1-2006 (safety-related parts of control systems-part 1- general principles for design)
• IEC/EN 60204-1-2006 (Safety of machinery – Electrical equipment of machines)

MONITORAÇÃO

• Monitoramento dos contatos do circuito a ser comandado (verificação de contatos auxiliares das contatoras)
• Entrada duplo canal NA + NF e NPN + PNP
• Monitoração de simultaneidade no acionamento (máximo 500 ms), impede que o sistema seja burlado­

Principais aplicações

• Prensas
• Guilhotinas
• Máquinas de solda
• Puncionadoras
• Sistemas de máquinas, equipamentos e periféricos da categoria de comando 4

Funcionamento

Ao pressionar os botões de forma simultânea (em um intervalo máximo de 500 ms) o aparelho checa as saídas (S21/Y1) verificando se os contatos (K1/K2) estão fechados. Após essa verificação é liberado o acionamento do circuito bimanual. Após o acionamento, liberando ambos os botões, os contatos de relé volta para posição de repouso, aguardando um novo comando. Se o segundo botão for acionado com um tempo maior que 500 ms, os contatos de saída permanecem na posição de repouso.

Obs: Para um novo acionamento, é necessário soltar ambos os botões e pressionar novamente dentro do intervalo de 500 ms. Quando ocorrer algum defeito, o aparelho deverá ser desenergizado e energizado novamente, dessa forma será resetado.
