Introdução

Os mini-interruptores de nível são dispositivos eletromecânicos compactos, simples e estão prontos para serem instalados em qualquer espaço pequeno. Podem suportar produtos químicos, altas temperaturas e pressões se o usuário selecionar corretamente o material do flutuador indicando níveis para fins de controle e automação.

 Principais aplicações

São aplicações típicas dos sensores de nível RF:

• Controle e supervisão do nível em reservatórios de água,
• produtos químicos lubrificantes,
• combustíveis,
• destiladores, etc.

Funcionamento

Quando o campo magnético de um ímã permanente colocado na boia de flutuação se aproxima de um relé reed inserido na haste fixa, o contato atraca e fecha um circuito elétrico. Quando o campo magnético é afastado, o contato é desfeito e o circuito elétrico abre.

GRAVIDADE ESPECÍFICA

Os níveis de atuação foram estipulados com base na gravidade específica da água (SG=1). Se o líquido a ser monitorado tiver um SG muito diferente, o flutuador não aciona o reed. Recomendamos verificar qual o SG do produto a ser monitorado.

PROTEÇÃO

Cargas indutivas - Nunca chavear diretamente válvulas solenoides, motores ou interruptores magnéticos, visto que os contatos dos relés reed serão submetidos a altas tensões induzidas durante a abertura dos contatos. A aplicação de circuitos de proteção, tais como, RC, varistores ou diodos são recomendáveis.

Cargas capacitivas - Ao chavear cargas capacitivas, como capacitores, lâmpadas incandescentes, etc. os contatos dos relés reed serão submetidos a um aumento significativo da corrente atual. Nestas condições a aplicação de supressores de surtos ou limitadores de corrente são recomendáveis.

Dados técnicos

Tensão máxima de comutação 220 Vac/200 Vcc

Corrente máxima de comutação* 0,5 A

Potência máxima de comutação * 50 W

Pressão máxima

RF-OH11D: ATM

Demais: 4 kg/cm²

Densidade do líquido (SG)

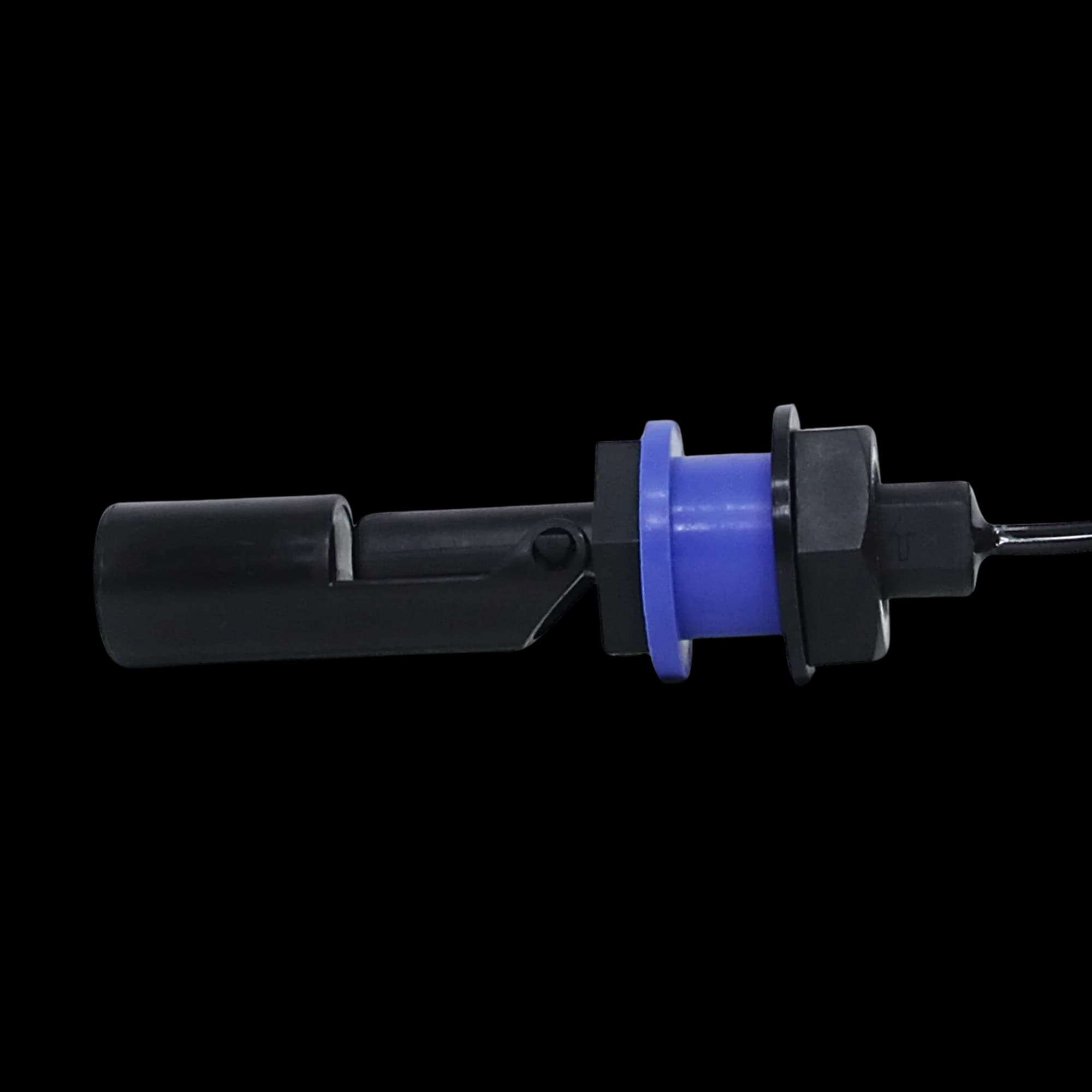

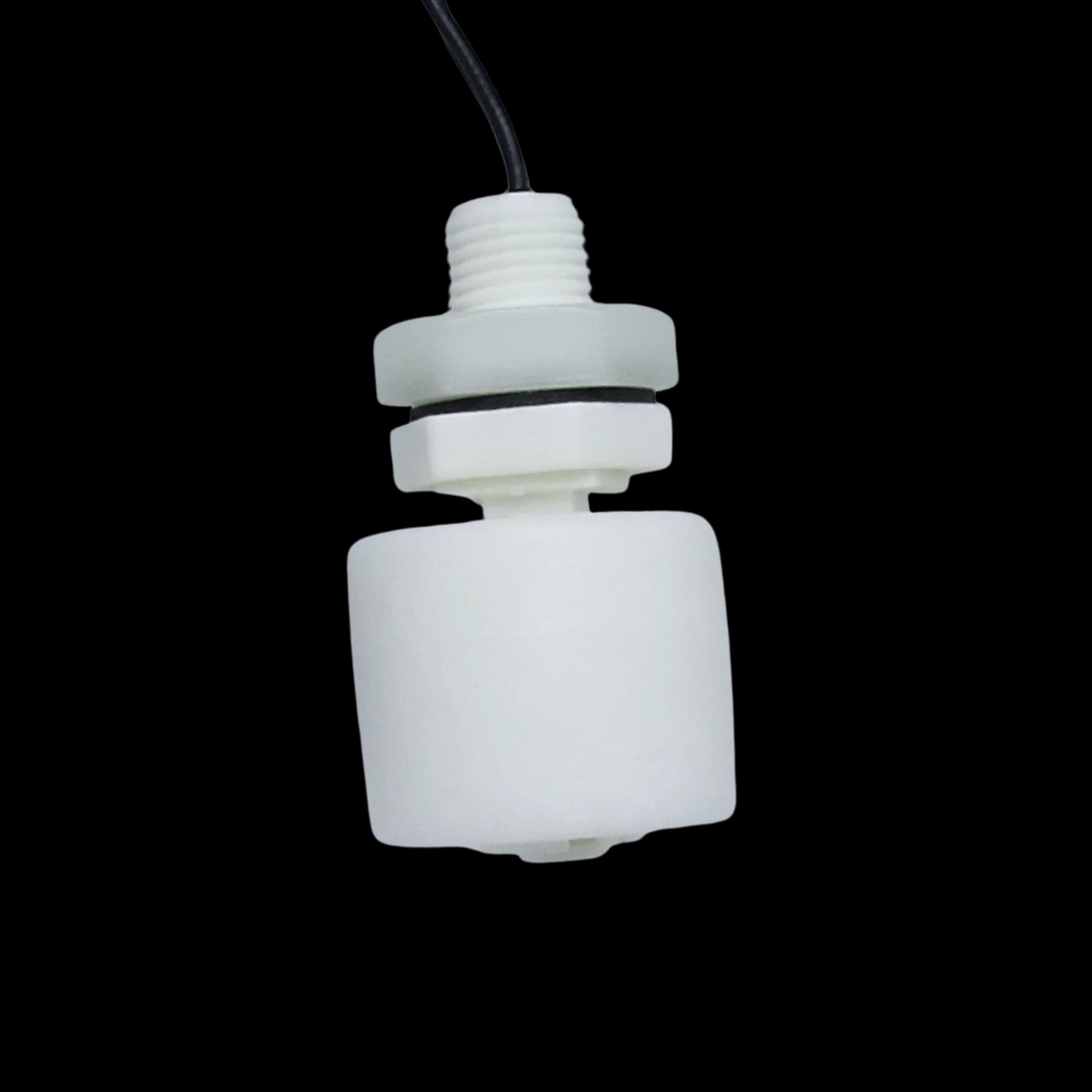

RF-OH11D: 0,6

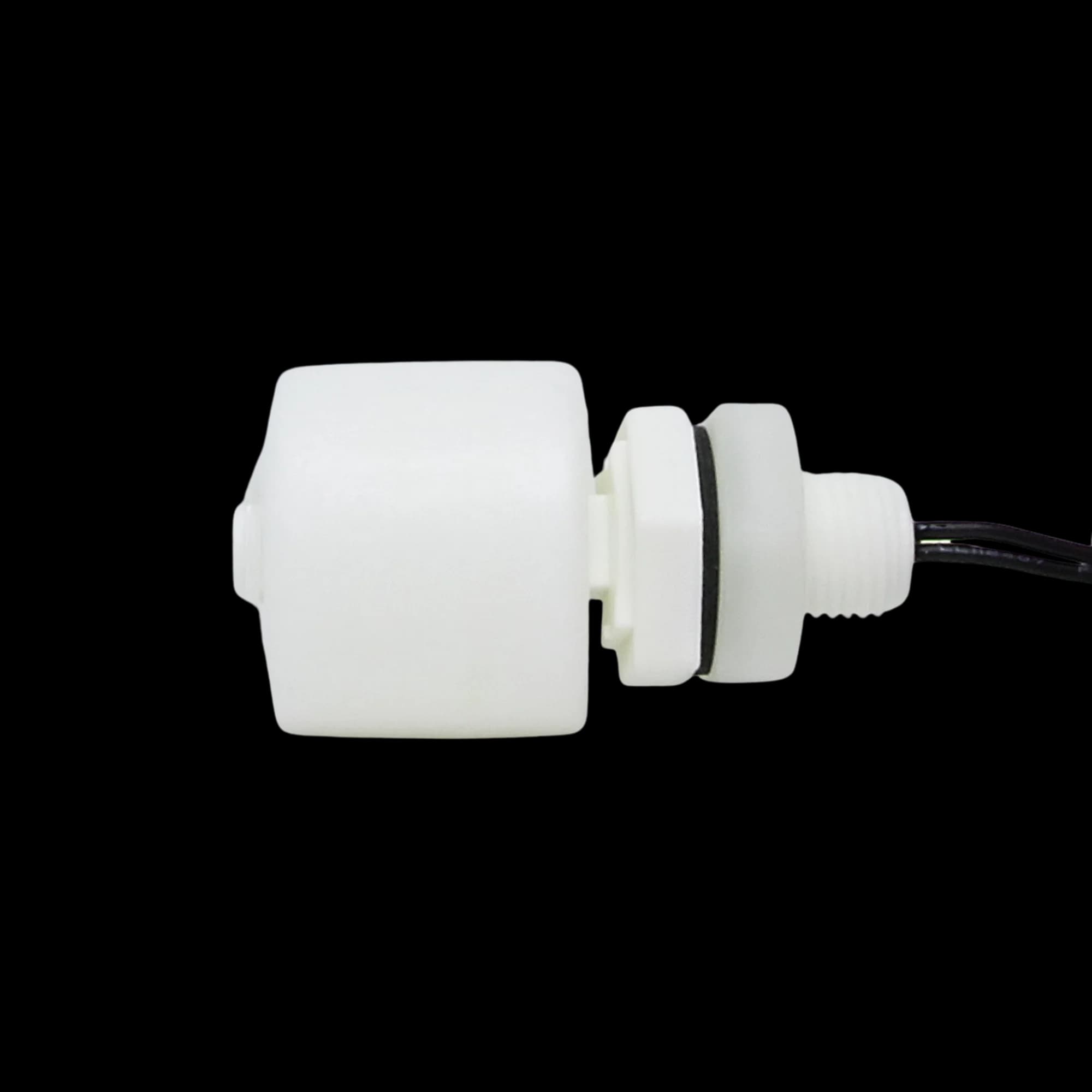

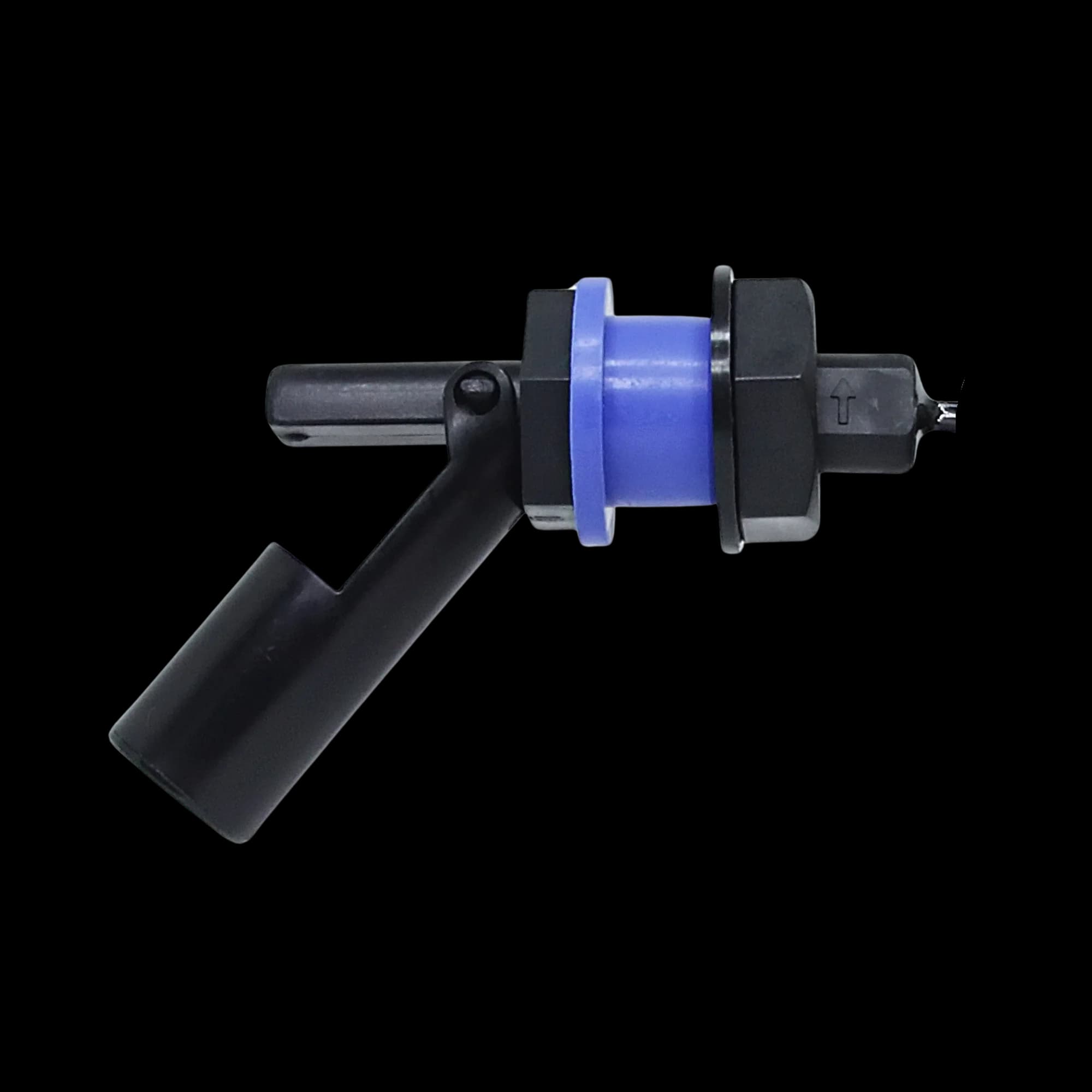

RF-OH21D: 0,65

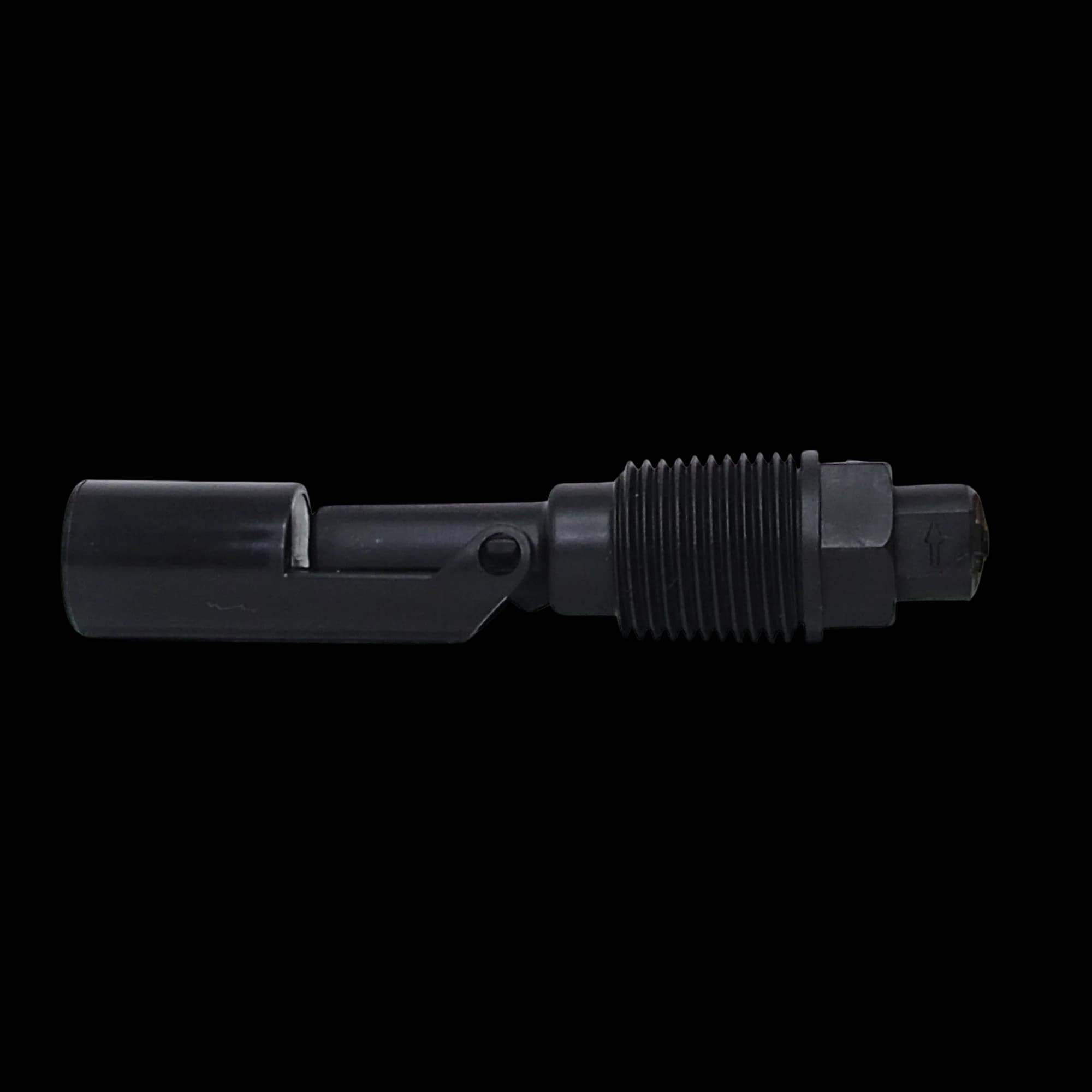

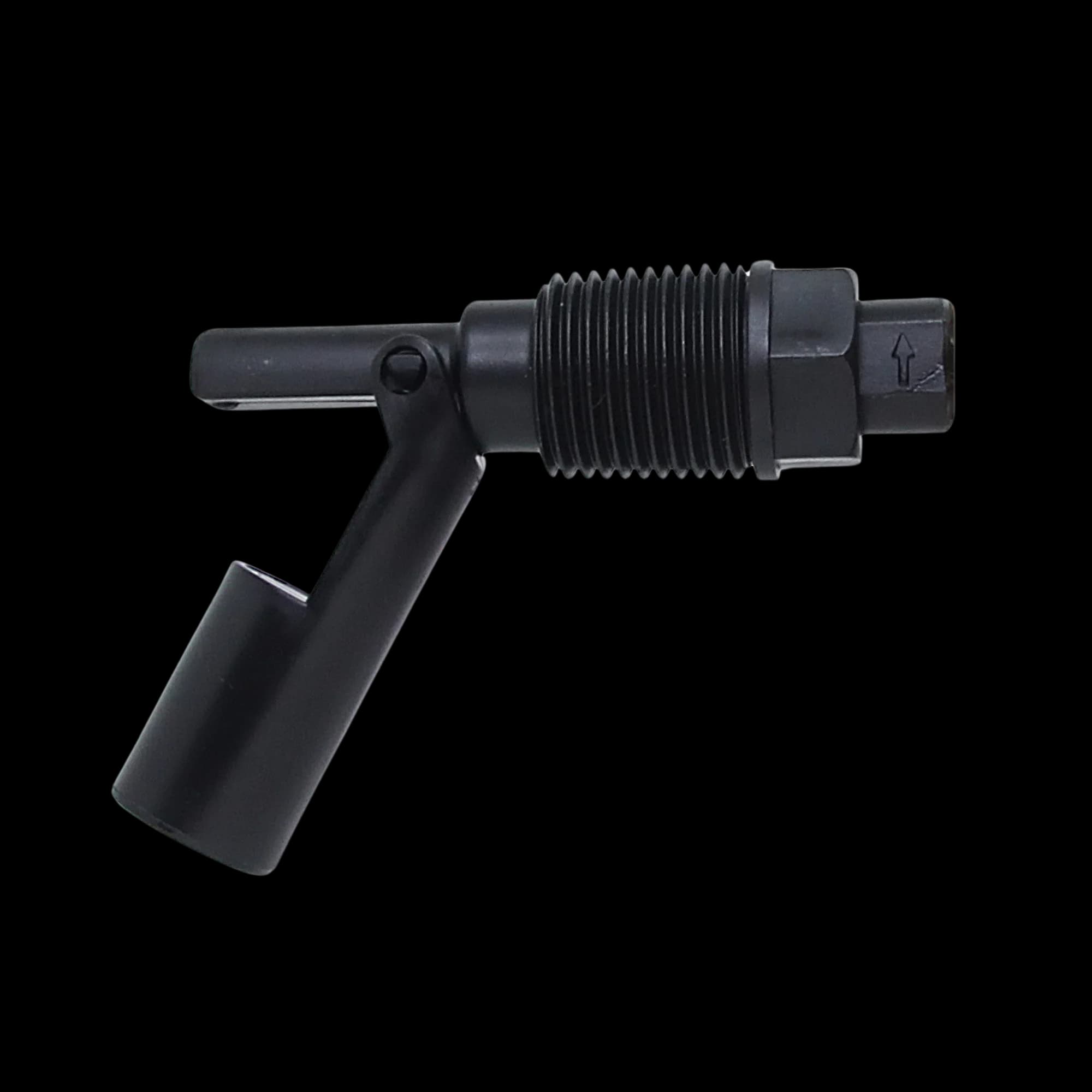

RF-OH31D: 0,65

RF-OH41D: 0,55

RF-OH51D: 0,55

Cabo de ligação 2 x 22 AWG x 30 cm

Grau de proteção da saída elétrica IP66

Temperatura de operação -20°C a 80°C

Material Polipropileno (PP)

Peso

RF-OH11D: 25 g

RF-OH21D: 22 g

RF-OH31D: 21 g

RF-OH41D: 20 g

RF-OH51D: 25 g
