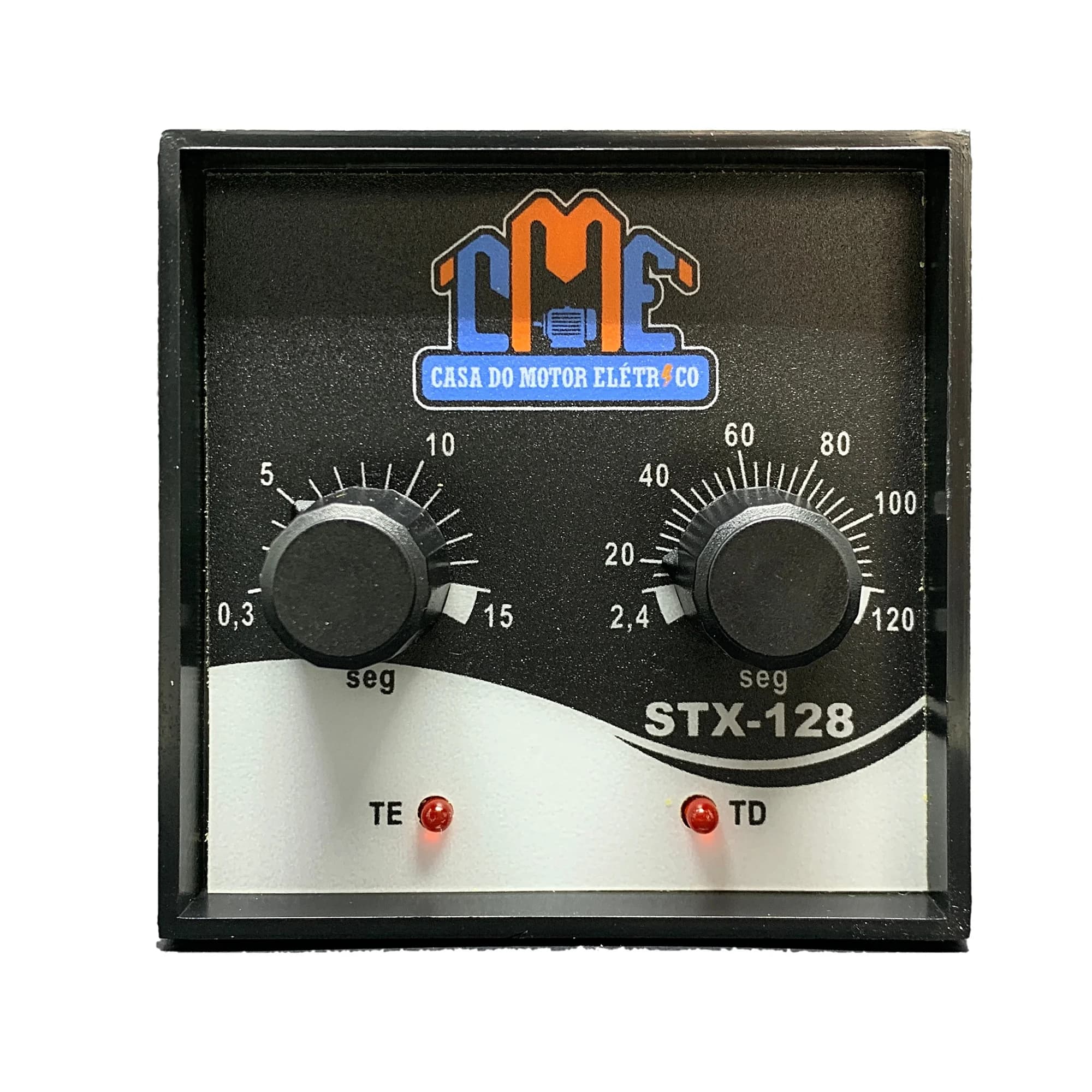

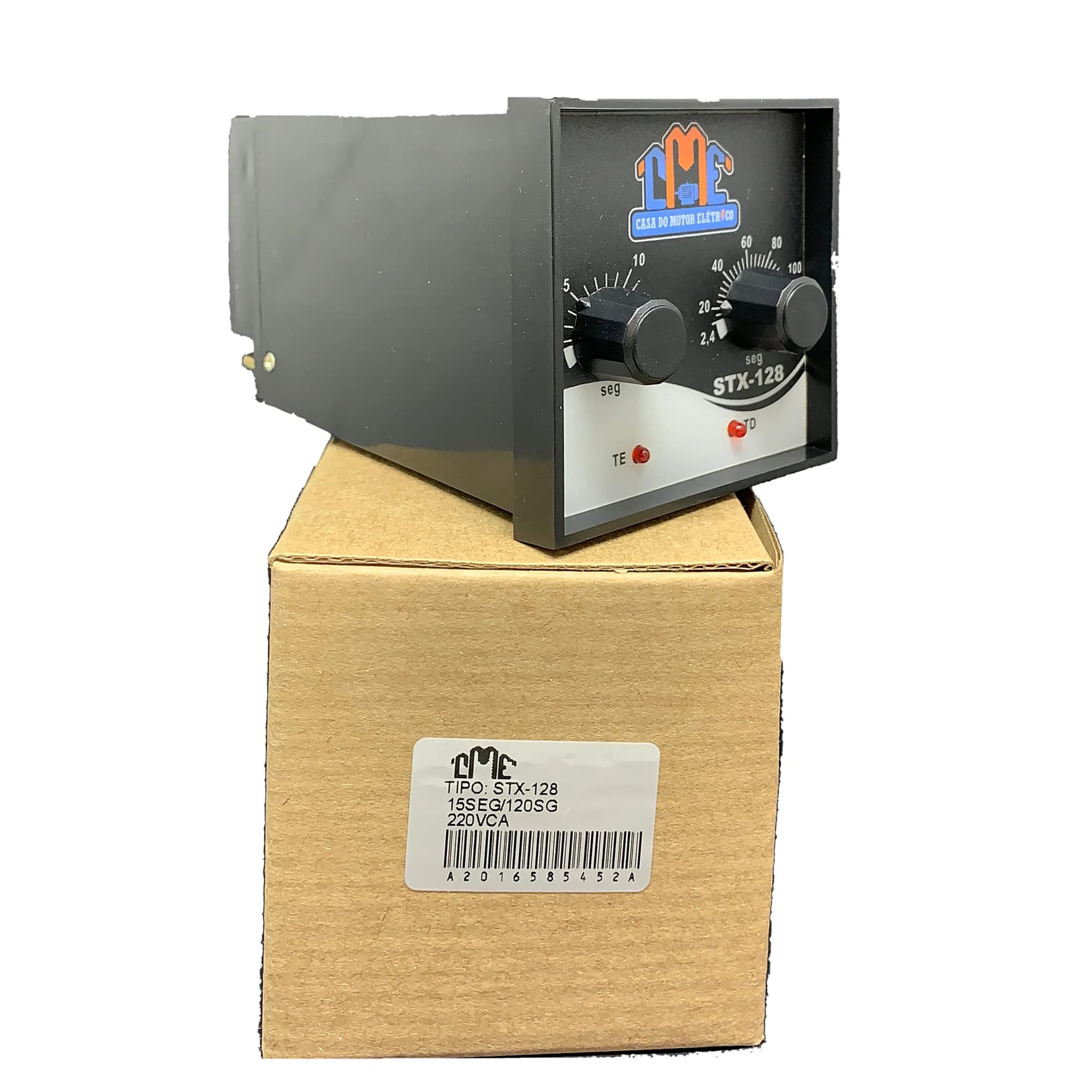

Os temporizadores eletrônicos com função “CÍCLICO” da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Estes aparelhos são montados em caixa de ABS de forma compacta e robusta para permitir uma aplicação segura em todo o tipo de indústria. Esta família de temporizadores é constituída de aparelhos para montagem interna ou externa, para embutir em painéis. Os aparelhos de montagem interna são fixados através de trilho DIN 46277 ou por parafusos, já os modelos de montagem externa são fixados por grampos. Fabricados em diversas escalas e voltagens,

facilitam o trabalho do projetista e do montador.

FUNCIONAMENTO

Os temporizadores com a função “CÍCLICO” comutam seu(s) contato(s) de saída para a posição de trabalho após o intervalo de tempo (t1) e retorna para a posição de repouso após o intervalo de tempo (t2) selecionados na escala do aparelho. Nessa série de aparelhos encontramos, dependendo

do temporizador escolhido, diferentes arranjos de contatos como mostram os respectivos diagramas de ligações.

DADOS TÉCNICOS

Alimentação (+10% -15%) 110V / 220V

Escalas 15seg. / 120seg.

Freqüência da rede: 50 - 60 Hz

Consumo 3 VA

Contatos de saída 5 A máx. em 250 Vca - Carga resistiva

Precisão de escala ± 6%

Precisão de repetibilidade ± 2 %

Tempo de retorno 100 ms

Temperatura ambiente 0 a +50ºC
