INTRODUÇÃO

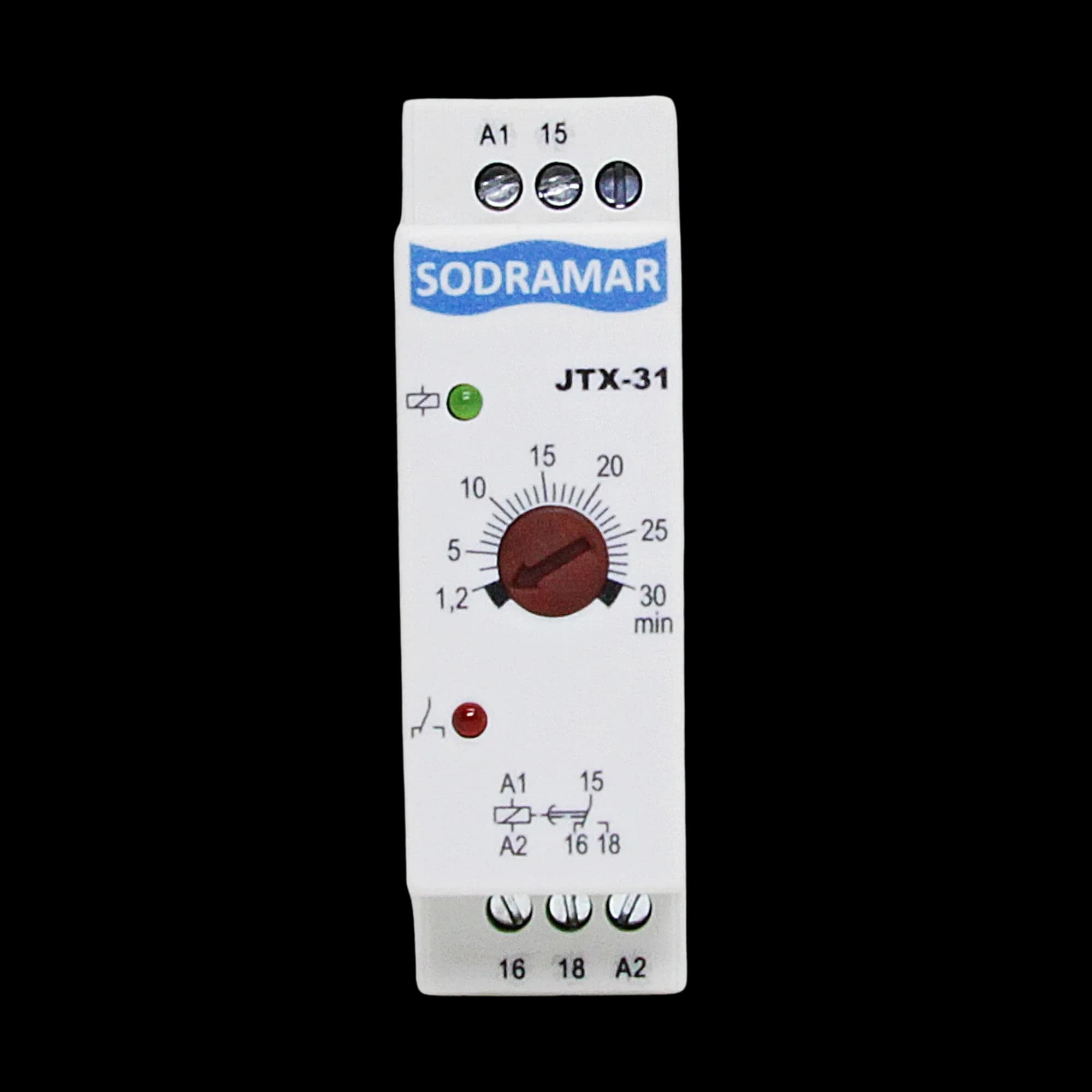

Os temporizadores eletrônicos com função retardo na energização, modelo JTX-31, foram projetados

para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos

fundamentais. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além

de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador

opcional).

FUNCIONAMENTO

O temporizador com a função retardo na energização comuta seu contato de saída para a posição de trabalho após o

intervalo de tempo (t) selecionado em sua escala frontal, contado a partir do instante de sua energização conforme

diagrama de funcionamento.

DADOS TÉCNICOS

Alimentação (-15 % + 10 %) 24 Vca/Vcc (outras especificar)

Frequência da rede 50-60 Hz

Consumo 3 VA (aproximadamente)

Escala 30 min (outras especificar)

Precisão de escala 6 % fim de escala (a 25 °C)

Repetibilidade 2 % fim de escala (a 25 °C)

Histerese < 2 % fim de escala (a 25 °C)

Tempo mínimo de reinicialização 30 ms

Relé de saída 5 A, 250 Vca máx. carga resistiva – reversível

Material dos contatos AgCdO

Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente De trabalho: 0 a 50 °C

De armazenamento: -10 a 60 °C

Umidade relativa de trabalho 20 a 90% sem condensação

Grau de proteção da caixa IP 51

Grau de proteção nos terminais IP 20

Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm

Fixação Trilho DIN 35 mm ou parafusos (mediante acessório)
