Introdução

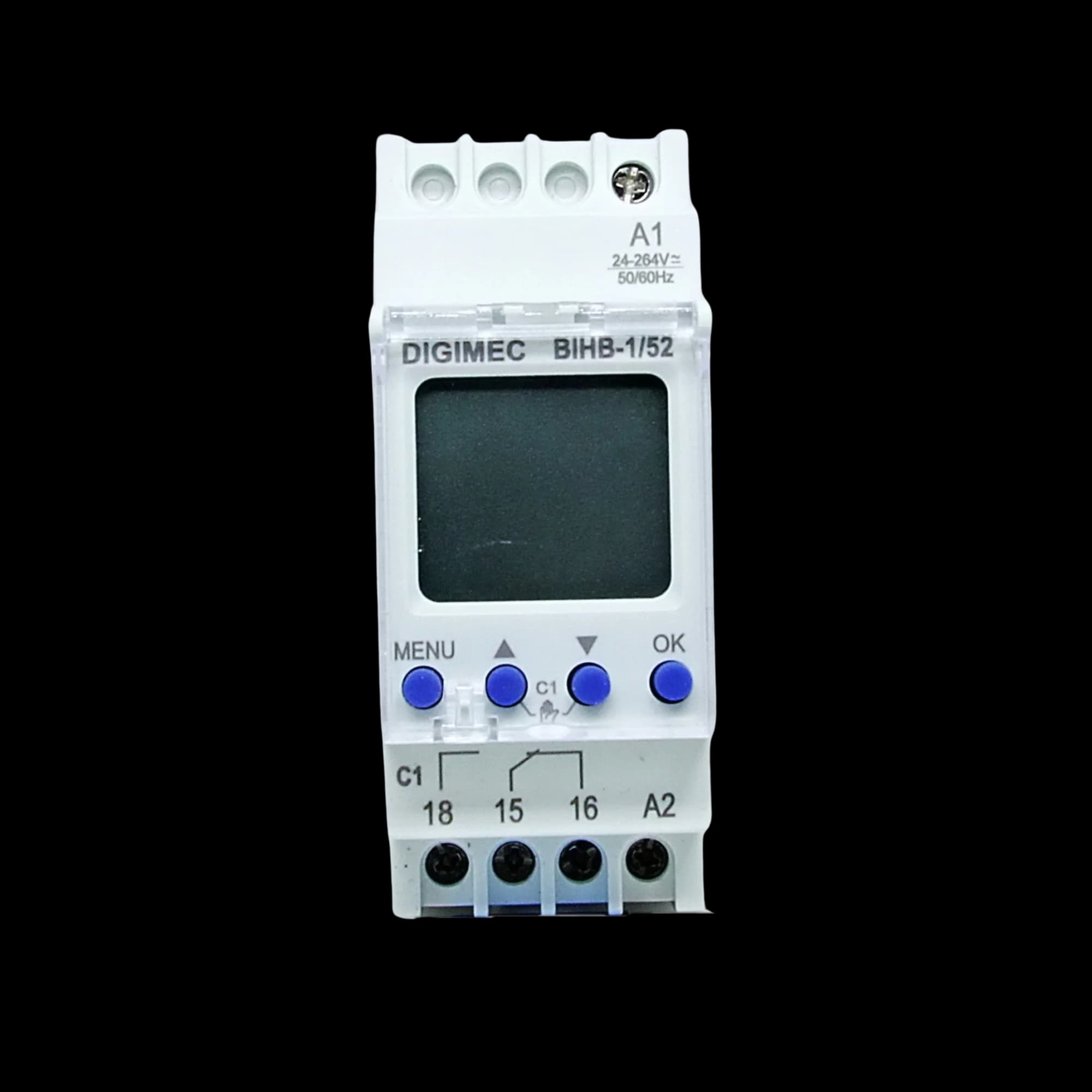

Os interruptores horários digitais da Digimec tipos BIHB-1/52 são aparelhos desenvolvidos para ligar e desligar equipamentos eletrônicos com intervalos de tempo predeterminados, garantindo a precisão, repetibilidade e a confiabilidade em diversos processos. Com programações de liga/desliga, possuem indicação via display LCD e bateria de longa durabilidade contra perda de sincronismo horário. Montados em caixas plásticas, compactos, apresentam alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuírem um sistema de fácil fixação por trilho DIN.

Principais Características

• Programa semanal
• Saída temporizada
• Fácil programação pelas teclas frontais
• BIHB-1/52: visor LCD com backlight
• Tampa frontal com trava
• Multi-idiomas
• Modo férias
• Mudança automática de horário de verão/inverno
• 10 anos de reserva de energia (bateria de lítio)
• Modo de controle automático, ligado ou desligado
• BIHB-1/52: 1 contato de saída, 16A
• Fixação em trilho DIN

Principais aplicações

• Comedouros e bebedouros para granjas
• Iluminação para aquários
• Equipamentos de ar-condicionado
• Residências
• Compressores
• Controle de aquecimento
• Controle de iluminação para jardins
• Bombas, filtros para piscinas
• Câmaras e balcões frigoríficos
• Paineis, vitrines comerciais
• Equipamentos de climatização e aquecimento
• Controle de irrigação
• Controle de alarmes sonoros em escolas e indústrias
• Iluminação pública (estradas, estacionamentos)
• Máquinas plásticas (injetoras, extrusoras e sopradoras)
• Estufas e fornos industriais

Funcionamento

Os interruptores horários tem como função, ligar e desligar equipamentos eletrônicos com intervalos de tempo predeterminados em sua programação. Possuem uma programação rápida e dinâmica sendo realizada previamente por um técnico ou leigo, via teclado frontal, permitindo acionamentos diários ou semanais. Possuem função de saída temporizada para aplicações como sinalização de jornada de trabalho ou período escolar, função para horário de verão/inverno, feriados ou férias. Com sua função reset é possível retornar a programação de fábrica. Além de garantir a visualização do horário por seu display lcd frontal.

Dados técnicos

Alimentação (-15% +10 %) 24-264 Vca/Vcc

Frequência da rede 50-60 Hz

Consumo 3 VA (aproximadamente)

Indicação digital

BIHB-1/52: Visor LCD com backlight

Programação Diária e semanal

Nº máx. de comutações BIHB-1/52: 52 comutações, sendo 26 liga/desliga

Intervalo mínimo entre comutações 1 minuto (1 segundo com saída temporizada)

Saída temporizada Ajustável de 1 a 99 segundos

Autonomia da bateria Acima de 5 anos com reserva de 150 horas

Relé de saída BIHB-1/52: 1 x 16 A, 250 Vca máx. carga resistiva – reversível

Material dos contatos AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente De trabalho: -30 a 55°C

De armazenamento: -30 a 60°C

Material da caixa Termoplástico

Capacidade dos terminais

Fio: 2,5 mm²

Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,4 Nm

Peso aproximado

BIHB-1/52: 130 gramas

Fixação Trilho DIN 35 mm ou parafusos
