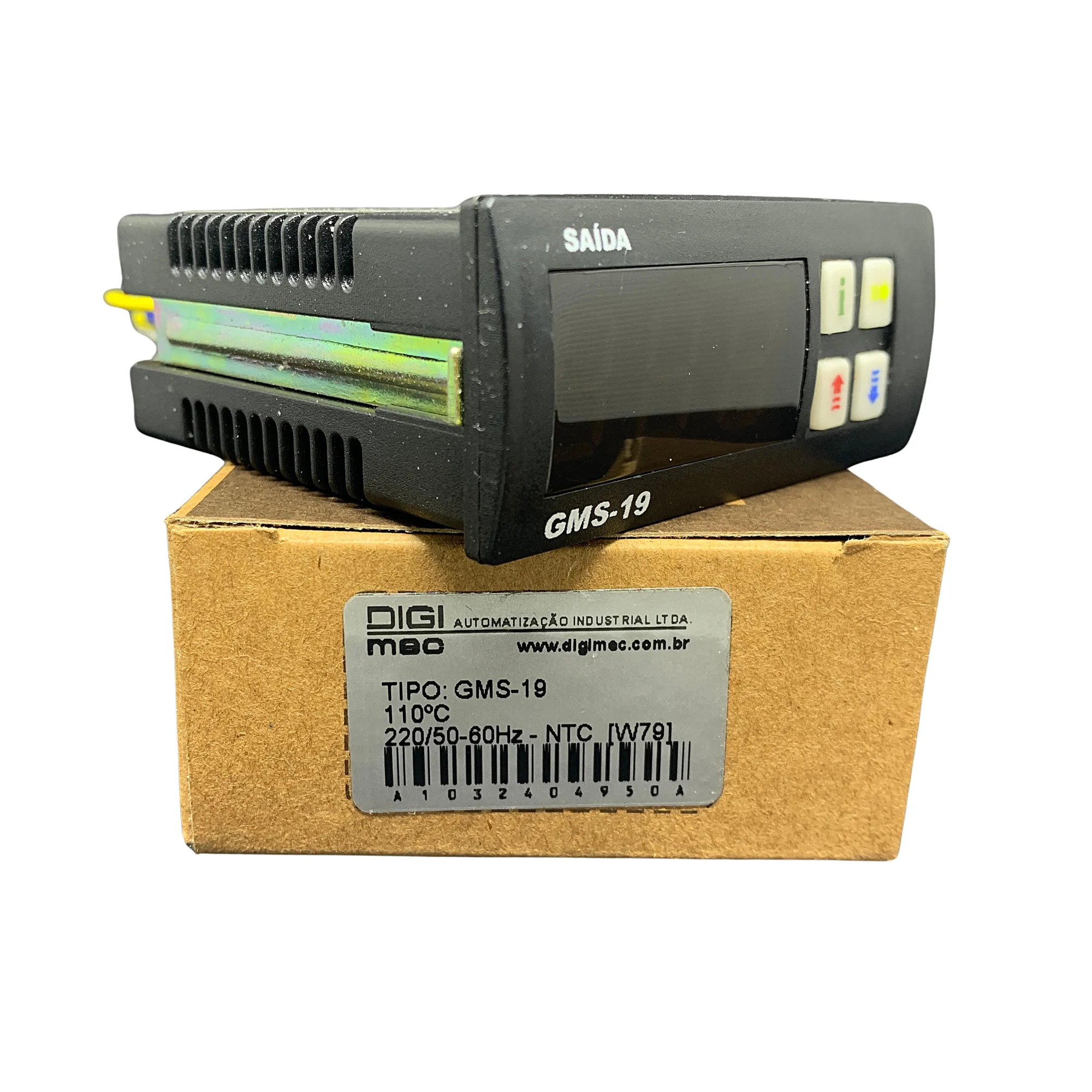

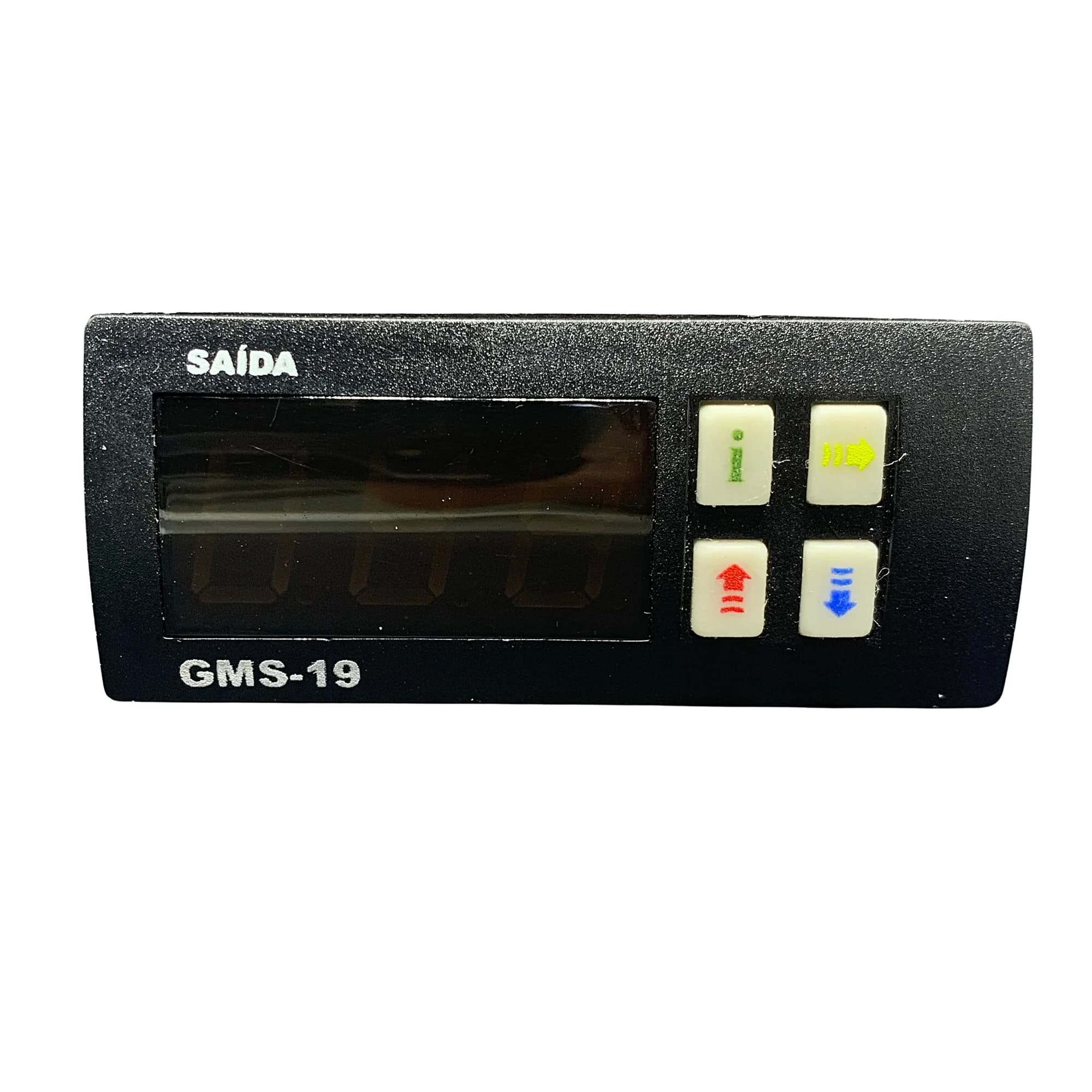

Controlador Microprocessado de Temperatura para aquecimento solar.

Para alterar a temperatura da piscina, pressionar a tecla avança por 5 segundos, vai aparecer no display “ “,

pressionar novamente a tecla avança vai aparecer no display o valor do set point ambiente, para alterar o valor da

temperatura, usar as teclas sobe ou desce.

Para entrar no modo de programação, quando o valor do set point ambiente estiver piscando no display, pressionar

a tecla avança por 5 segundos, vai aparecer no display “ “, pressionar novamente a tecla avança, vai aparecer

no display “ “, com a tecla sobe inserir o código 23 e pressionar novamente a tecla avança. Se o código for aceito,

vai aparecer no display “ “, se voltar a indicar a temperatura, o código não foi aceito. Neste caso entrar em

contato com o departamento SAC – SODRAMAR.

Para continuar navegando nos parâmetros, usar a tecla avança, para alterar o valor dos parâmetros usar as teclas

sobe ou desce.

Funcionamento:

A saída de controle da bomba é acionada enquanto a temperatura estiver abaixo do set-point ( ). Ao atingir o

valor de a saída é desacionada e só vai voltar a acionar quando abaixar do valor ajustado em histerese ( )

(diferencial para acionamento).

Existe o fator diferencial para habilitar o funcionamento da bomba, que só vai funcionar quando o diferencial da

temperatura entre o sensor do coletor (SC) e o sensor da piscina (SA) estiver maior que o ajustado em e parar

de funcionar quando o diferencial baixar do ajustado em

Erros
