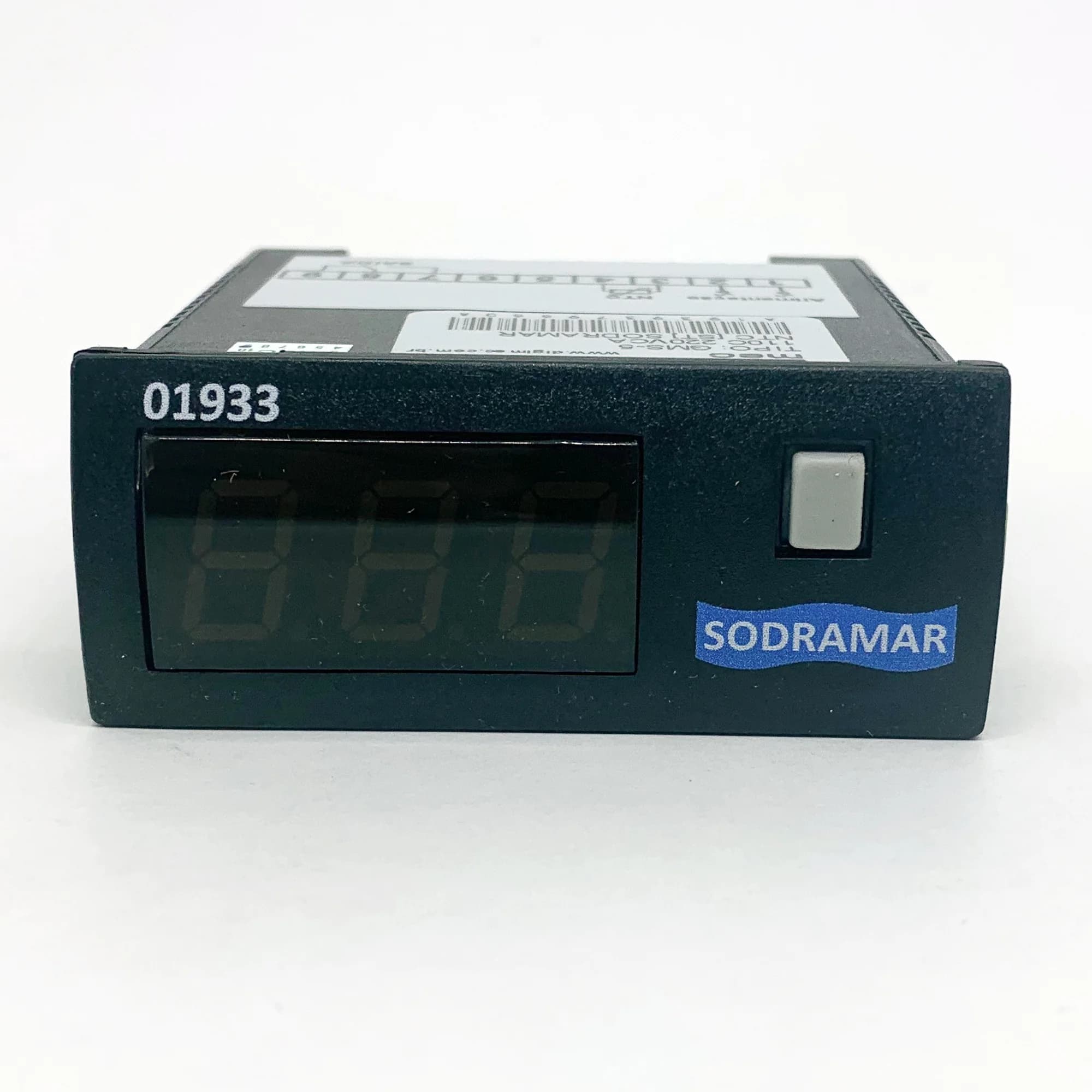

O acesso aos parâmetros programáveis é feito pela tecla frontal, que os apresenta em forma de menu conforme tabela abaixo.

Nível 1 pressione a tecla por 2 segundos, aparecerá o parâmetro SP. Após 2 segundos aparecerá o valor da temperatura ajustada cujo valor se apresentará piscando. Para alterá-lo pressione a tecla novamente. Mantenha a tecla pressionada até que o display mostre o valor desejado. Após 4

segundos o aparelho mostrará o parâmetro seguinte dF (diferencial de temperatura entre o desliga e liga). Após 2 segundos aparecerá o valor deste diferencial, o qual se apresentará piscando. Para alterá-lo pressione a tecla novamente e mantenha pressionada até o display mostrar o valor

desejado. Após 4 segundos o aparelho retomará a operação normal indicando a temperatura que o sensor estiver lendo naquele momento.

Nível 2 pressione a tecla por 6 segundos aparecerá o parâmetro cd. Após 2 segundos o display mostrará o valor 0 piscando. Pressione a tecla até aparecer 23 (senha de acesso). Após 2 segundos aparecerá o parâmetro OP e após 4 segundos o valor deste parâmetro piscando.

Para alterar o valor do parâmetro, pressione a tecla enquanto o valor estiver piscando até o valor desejado. Após 4 segundos será mostrado o parâmetro seguinte e assim sucessivamente até o ultimo parâmetro, voltando para o modo de indicação normal. Lembrete: os valores mudam somente em ordem crescente. Caso o valor desejado for ultrapassado, continue pressionando a tecla para atingir o maior valor e recomece pelo menor. Se a tecla for pressionada enquanto o parâmetro estiver sendo exibido, o aparelho volta para a indicação inicial.

Características Técnicas:

Alimentação 110 Vca ou 220Vca ( especificar)

Freqüência da rede 50 - 60Hz

Consumo 3 VA

Entrada NTC 10K 25° B=3435

Escala 0 a 80ºC

Precisão 0,5% do fim de escala +/- 1 digito

Resolução interna 1.000 pontos

Saída de controle Saída reversível - 5Amp Max 250Vca (carga resistiva)

Ação dos reles On Off

Vida útil dos contatos: Mecânica (sem carga) = 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações

Projetado para atender normas: CISPR-22 / IEC 60255-25 IEC 60255-22-2 IEC 60255-22-3 IEC 60255-22-4 IEC 60255-22-5 IEC 60255-22-6

IEC 61000-4-8 IEC 61000-4-11

Resistência de isolação > 50MO / 500Vcc

Tensão de isolação 1500VRMS / 1 min.

Temperatura de trabalho 0 ~ 50°C

Temperatura de armazenamento -10 ~ 60°C

Umidade relativa de trabalho 20 ~ 90 % sem condensação
