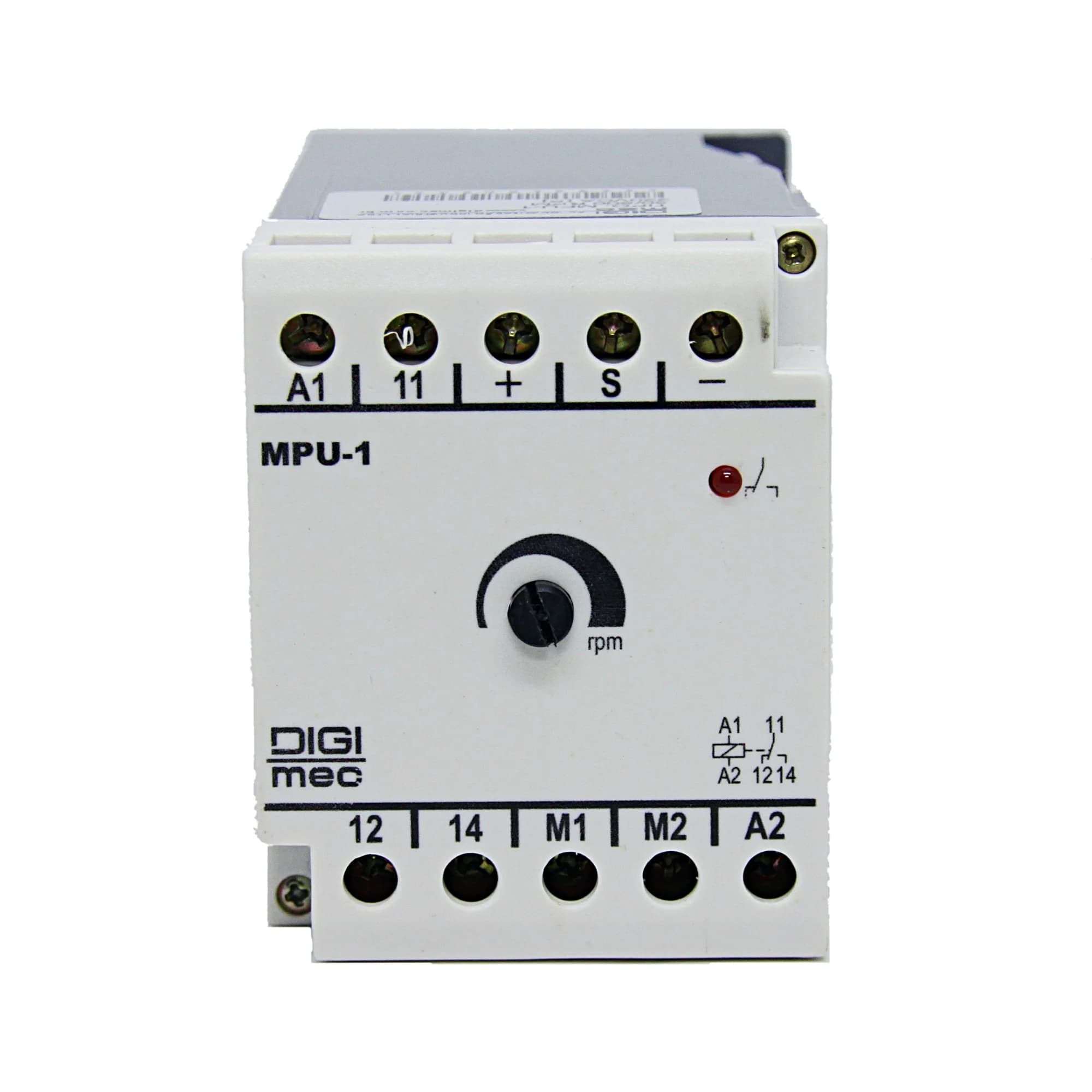

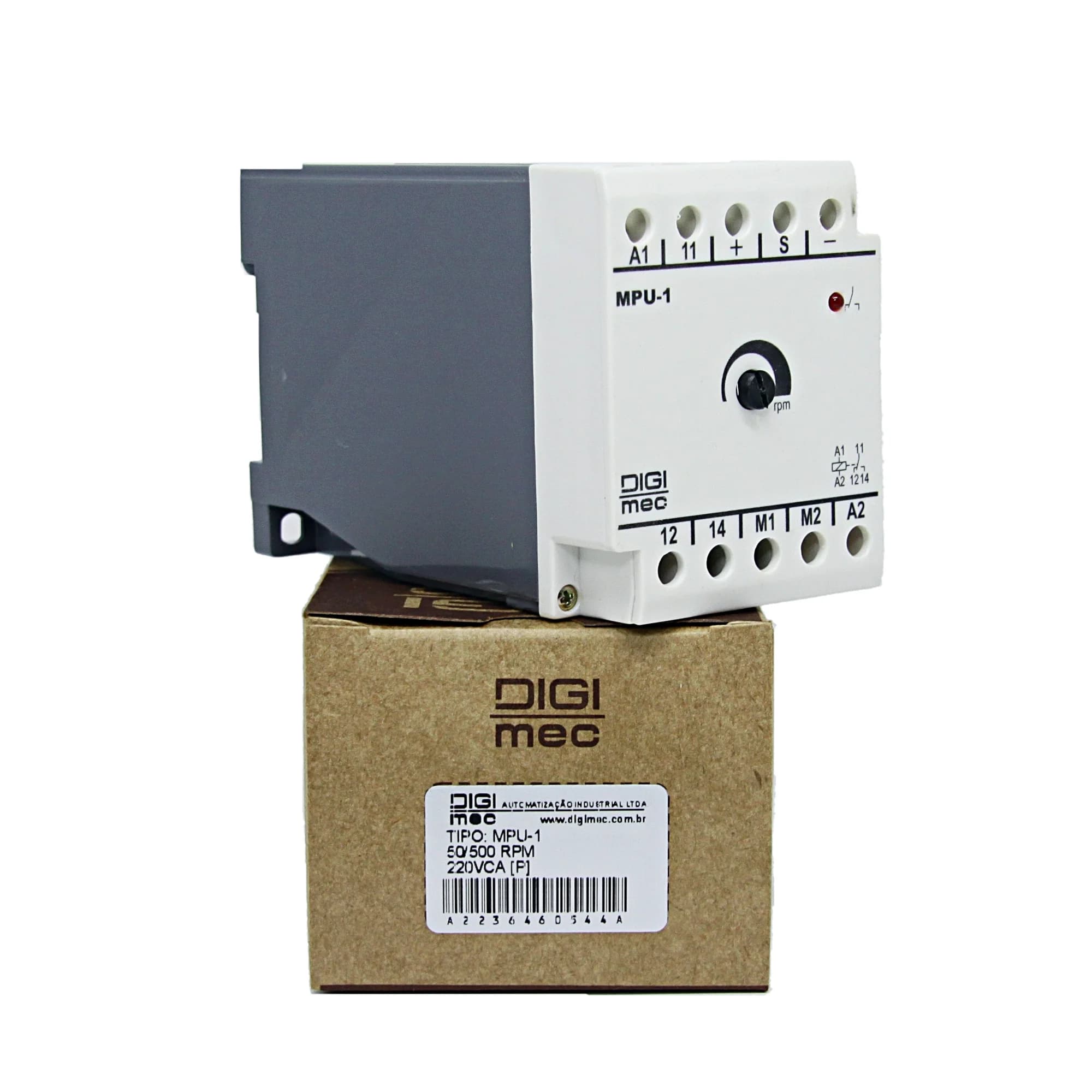

Os detectores de movimento tipos MPU-1 são aparelhos projetados para supervisionar a velocidade linear ou de rotação em máquinas e equipamentos. São aplicados, desta forma, na função de proteção de equipamentos, de operadores, de sincronismo de movimentos de transporte, etc. Montados em caixa plástica de ABS, apresentam alta resistência à choques, vibrações, além de possuirem um sistema de

fácil fixação em trilho DIN, ou por parafusos.

FUNCIONAMENTO

O movimento, linear ou de rotação, do equipamento tem sua velocidade convertida em pulsos elétricos por um sensor indutivo. O intervalo de tempo entre dois pulsos consecutivos é comparado com o tempo pré-determinado ao se ajustar a sensibilidade no frontal do aparelho. Desta comparação resulta o estado, energizado ou desenergizado do relé de saída, sendo detectada, desta forma, sub ou sobre velocidade.

Estes aparelhos supervisionam a velocidade do equipamento mantendo o relé de saída energizado enquanto a mesma for maior que o valor ajustado e desenergizado quando for menor. No modelo MPU-1, se os terminais M1 e M2 forem conectados entre si, o relé de saída, uma vez desenergizado, ficará nesse estado mesmo que a velocidade volte ao seu valor nominal.

DADOS TÉCNICOS

Alimentação (-15% +10%) : 24Vcc, 24, 110, 220, 380 ou 440 Vca (especificar)

Freqüência da rede: 50 ou 60 Hz (especificar)

Consumo 3 VA

Histerese EPU-1: ajustável 0 a 10%

Escalas : 5 a 50, 50 a 500, 500 a 3000 ou 3000 a 10000 RPM ( especificar - outras sob consulta )

Contatos de saída 5A máx. em 250Vca carga resistiva

Número de contatos: 1 reversor

Temperatura ambiente 0 a +50ºC
