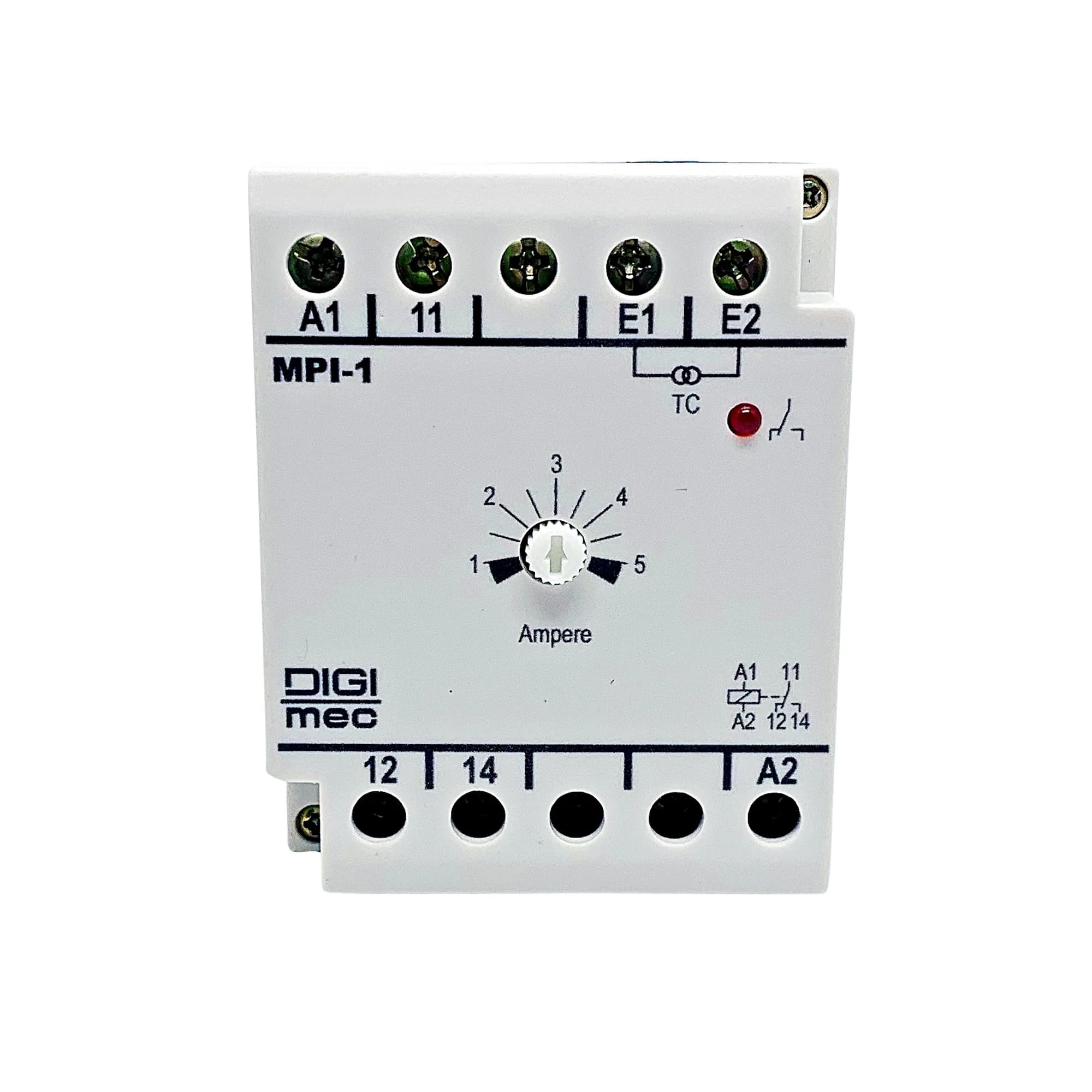

Os relés de corrente tipo MPI-1 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos, monofásicos, que não podem operar quando a corrente que circula pelo circuito de carga estiver abaixo de seu valor nominal. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos.

FUNCIONAMENTO

O aparelho supervisiona um valor de corrente em referência a um valor ajustado no trimpot do frontal do aparelho e comuta seu(s) contato(s) de saída de acordo com função de trabalho. MPI-1 - Relé de Subcorrente

Ao energizar o aparelho o rele de saída é energizado, retornando instantaneamente ao estado de repouso se a corrente supervisionada na entrada E1/E2 ficar abaixo do valor ajustado no trimpot de corrente no seu frontal.

DADOS TÉCNICOS

Alimentação (-15% +10%) 24, 110 ou 220 Vca (especificar)

Frequência da rede 50 - 60 Hz

Consumo 3VA (aproximadamente)

Escala de corrente 0 a 1 Aca / 0 a 5 Aca / 0 a 10 Aca (especificar)*

Histerese Fixa: 1% (fundo de escala)

Precisão da escala 2% (fundo de escala)

Precisão de repetibilidade 2%

Relés de saída : 5 Amp 250 Vac máx. carga resistiva – reversível

Material dos contatos AgCdO

Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 100.000 operações
