INTRODUÇÃO

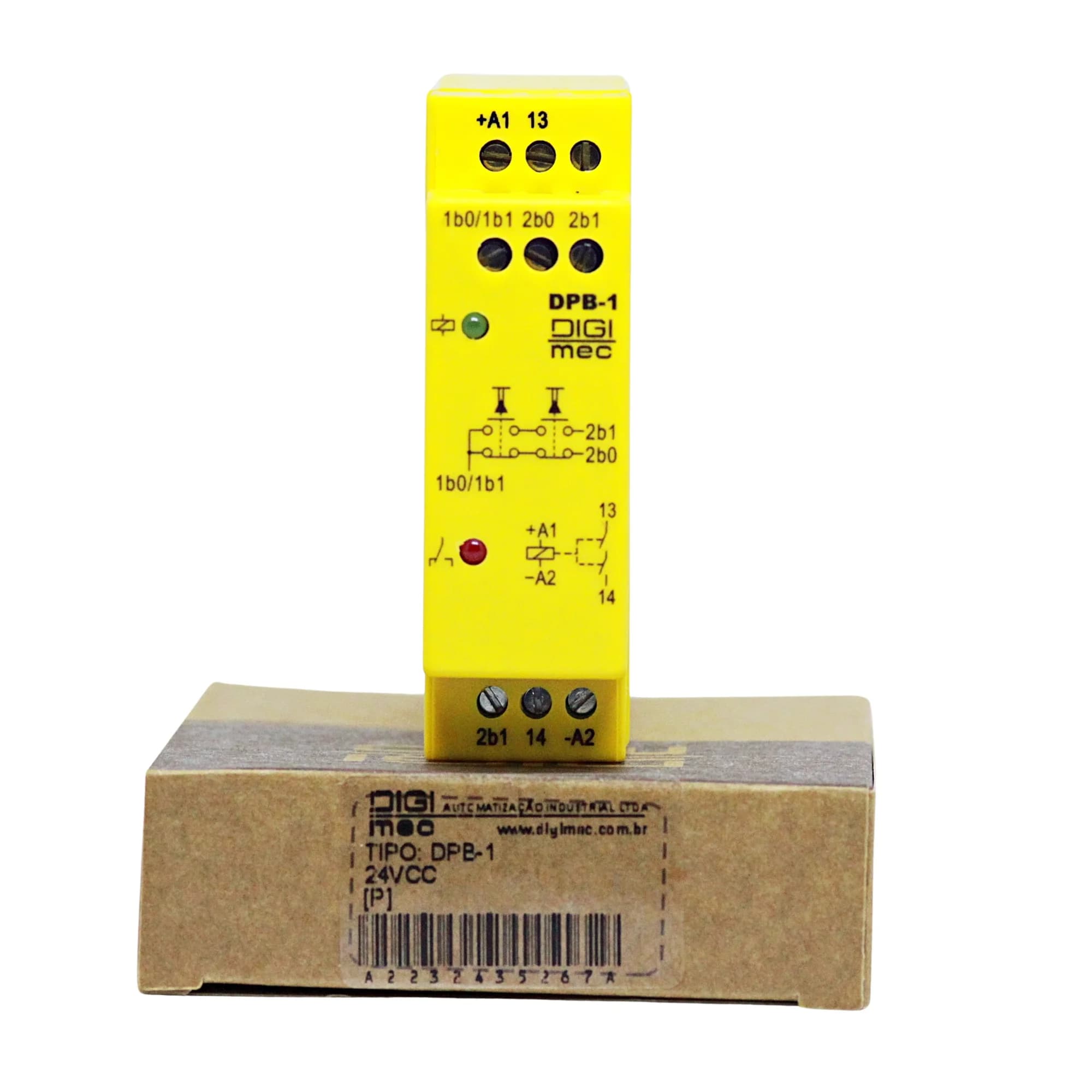

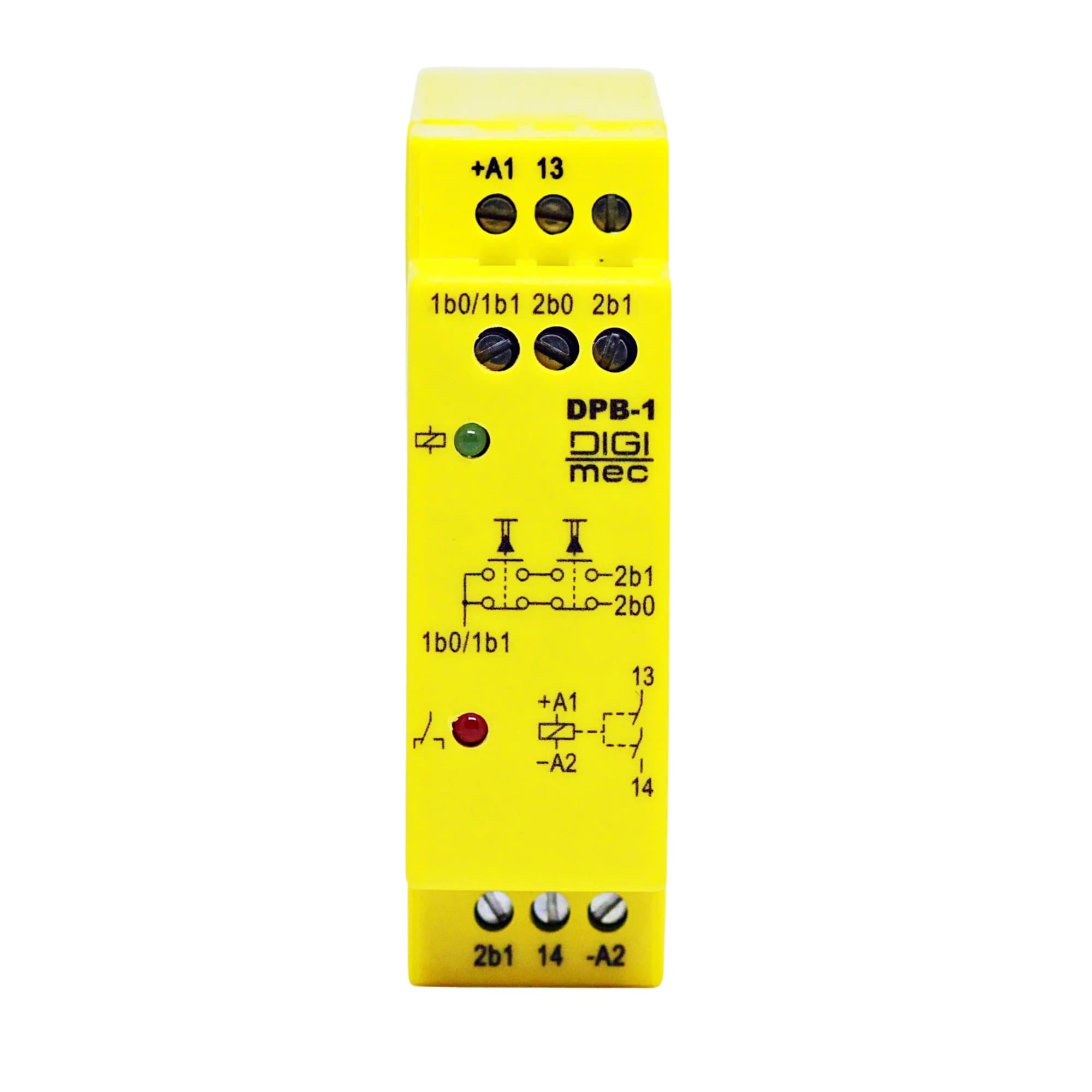

Os relés de proteção bi-manual tipos DPB-1 foram desenvolvidos para aplicações industriais, onde segurança, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos sob as mais rígidas condições de trabalho. São acionados por botões e necessitam da atuação simultânea das duas mãos do operador para que o equipamento seja acionado. Montados em caixas plásticas de forma compacta e robusta para permitir uma aplicação segura em painéis elétricos, possuindo um sistema de fácil fixação através de trilhos DIN ou parafusos (mediante um adaptador opcional para as caixas J e D).

FUNCIONAMENTO

O relé de saída comuta seus contatos para a posição de trabalho somente quando os dois botões de comando ligados ao aparelho forem acionados com um intervalo de tempo menor ou igual a 0,3 seg. Caso este lapso de tempo seja ultrapassado será necessário um novo acionamento. Se houver interrupção ou alívio de um dos botões o relé se desenergizará e será necessário novo comando.

DADOS TÉCNICOS

Alimentação (+10% -15%) 24 Vcc / 24, 110, 220, (110-220) Vca (especificar)

Frequência da rede 50 - 60 Hz

Consumo 3 VA (aproximadamente)

Relé de saída 5 Amp 250Vac Max. carga resistiva

Material dos contatos AgCdO

Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho 20 a 90% sem condensação

Material da caixa Termoplástico
