INTRODUÇÃO

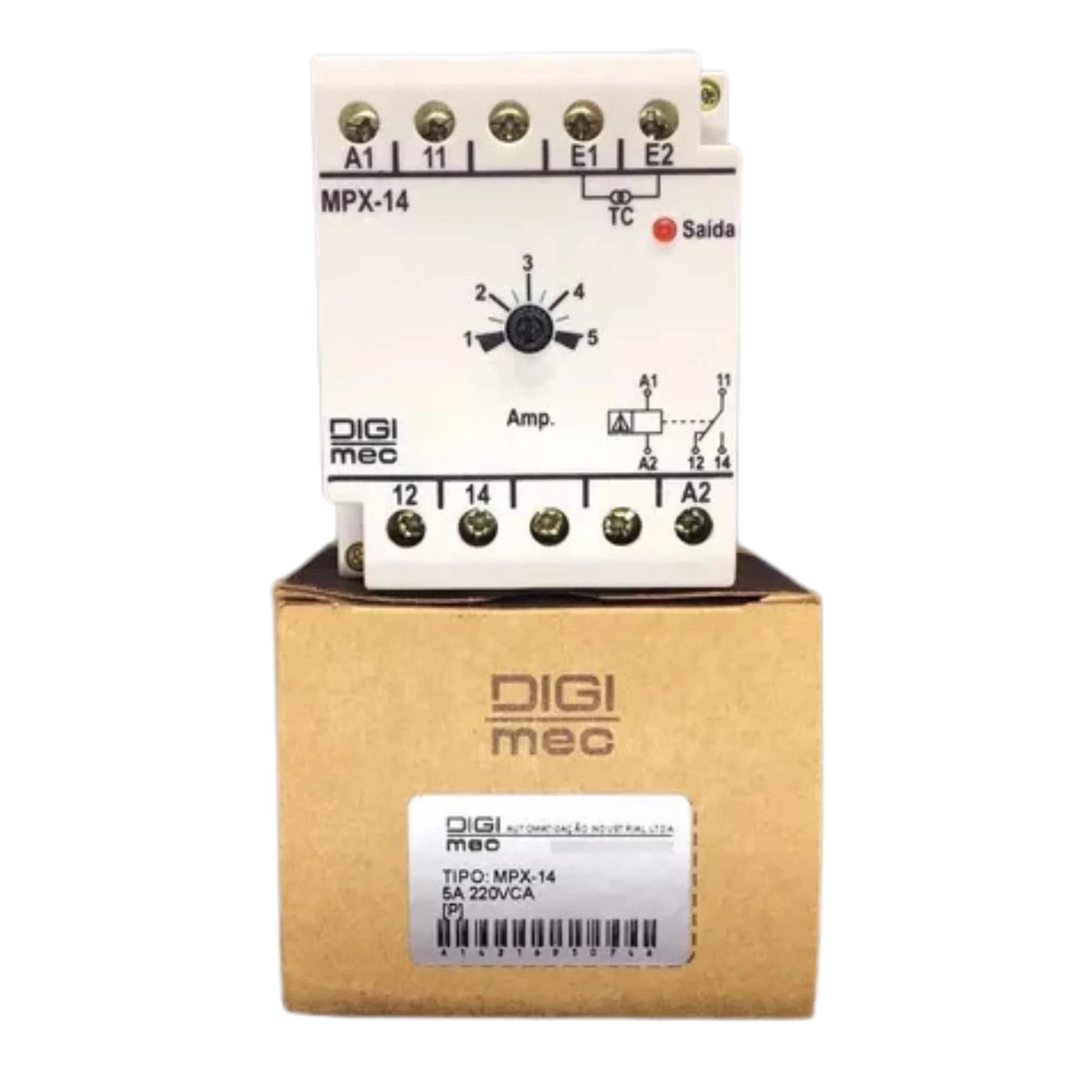

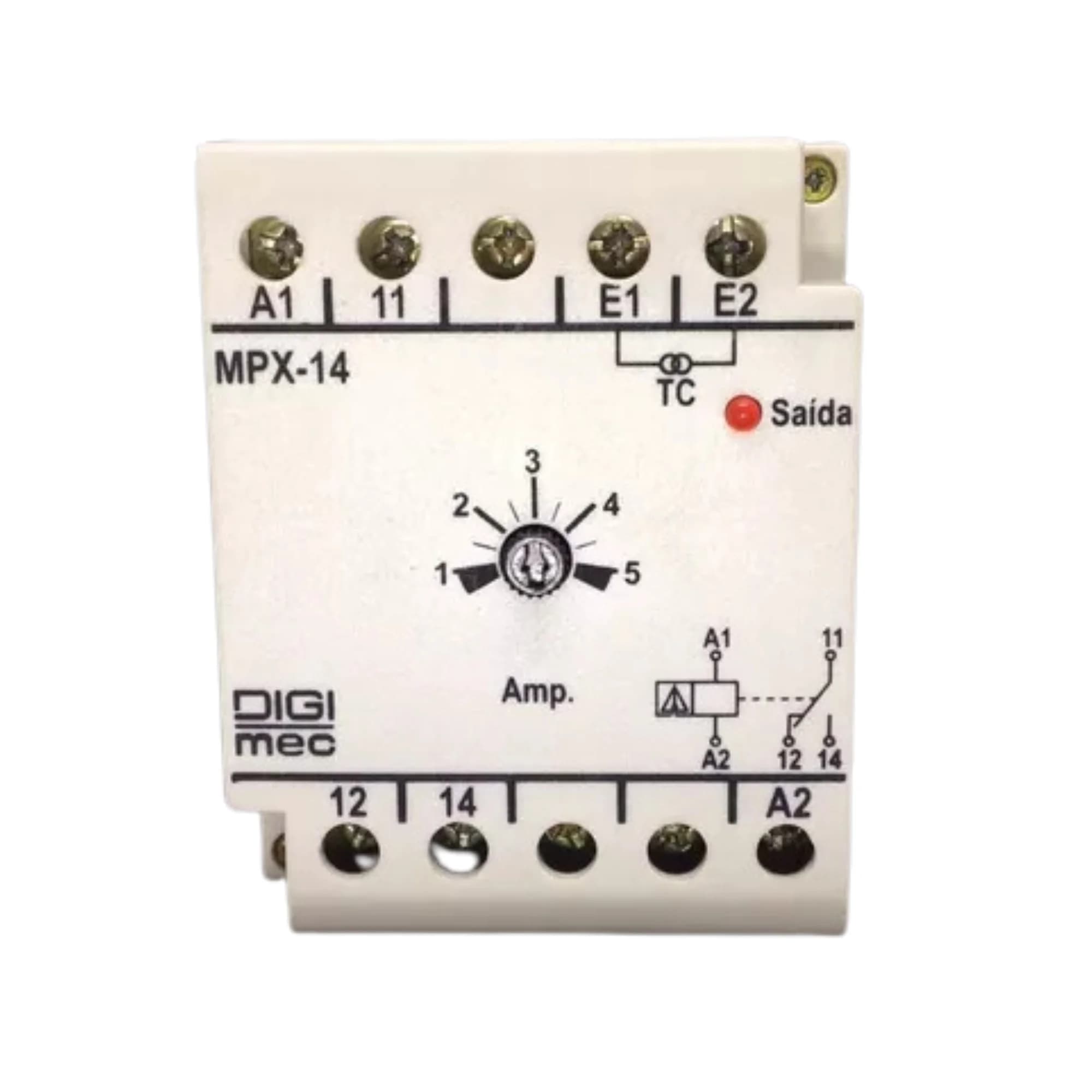

Os relés de corrente tipo MPX-14 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos, monofásicos, que não podem operar quando a corrente que circula pelo circuito de carga estiver acima de seu valor nominal. Montados em caixa plástica, apresentam

alta resistência a choques, vibrações, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos.

FUNCIONAMENTO

O aparelho supervisiona um valor de corrente em referência a um valor ajustado no trimpot do frontal do aparelho

e comuta seu(s) contato(s) de saída de acordo com a função de trabalho.

MPS-14 - Relé de Sobrecorrente

Ao energizar o aparelho o relé de saída é energizado, retornando instantaneamente ao estado de repouso se a corrente supervisionada na entrada E1/E2 ficar acima do valor ajustado no trimpot de corrente no seu frontal.

DADOS TÉCNICOS

Alimentação (-15% +10%) 24, 110 ou 220 Vca (especificar)

Frequência da rede 50 - 60 Hz

Consumo 3VA (aproximadamente)

Escala de corrente 0 a 1 Aca/0 a 5 Aca/0 a 10 Aca/ 0 a 60 mV (especificar)*

Histerese (fundo de escala) Fixa: 1%

Precisão da escala (fundo de escala) 2%

Precisão de repetibilidade 2%

Relés de saída: 5 Amp 250 Vac máx. carga resistiva – reversível

Material dos contatos AgCdO

Vida útil dos contatos Mecânica (sem carga) 10.000.000 operações

Elétrica (com carga resistiva) 1.000.000 operações

Temperatura ambiente De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho 20 a 90 % sem condensação

Material da caixa Termoplástico

Terminais de saída Parafusos com alojamento fixo

Grau de proteção da caixa IP 51

Grau de proteção nos terminais IP 20

Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm

Fixação Trilho DIN 35 mm ou parafusos
