Introdução

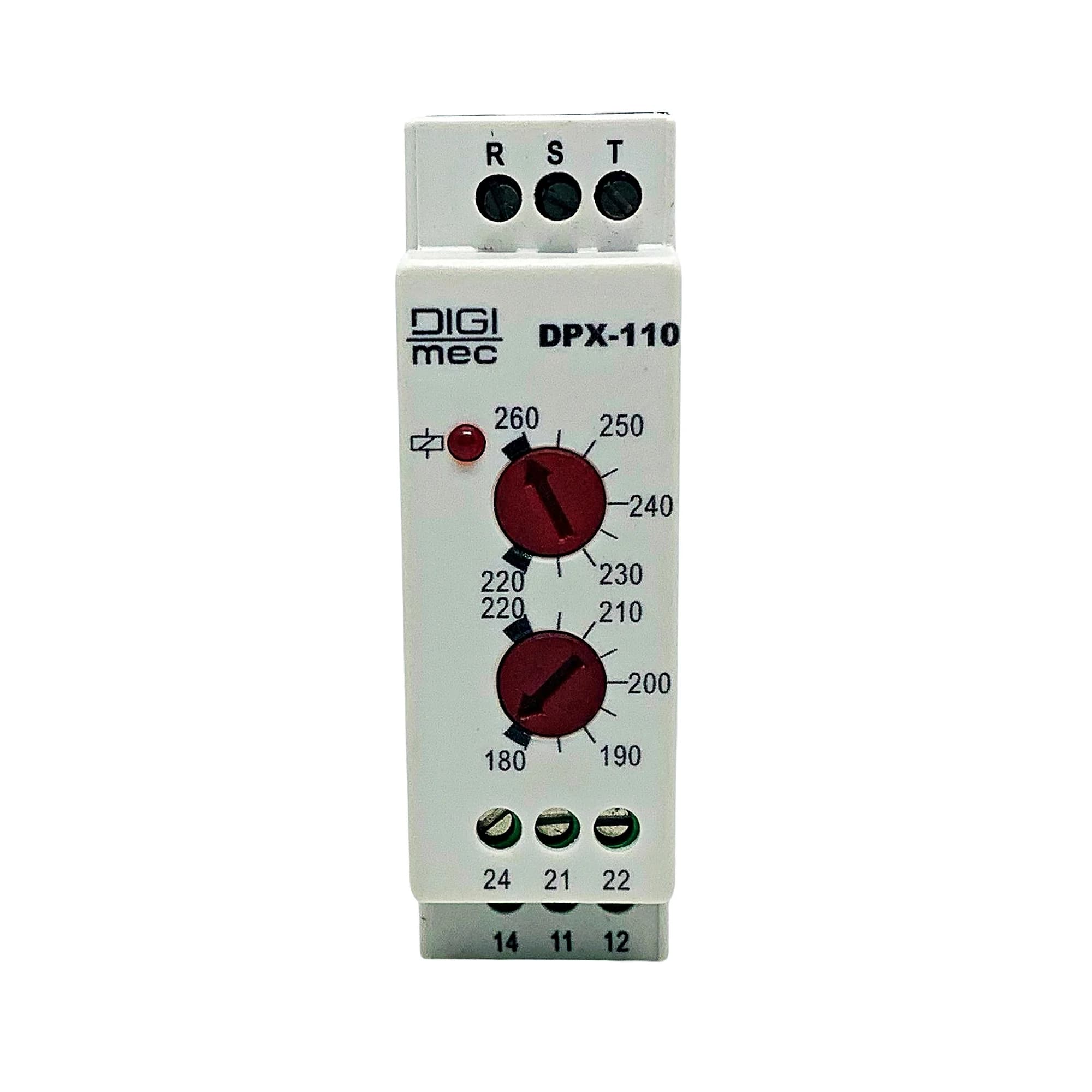

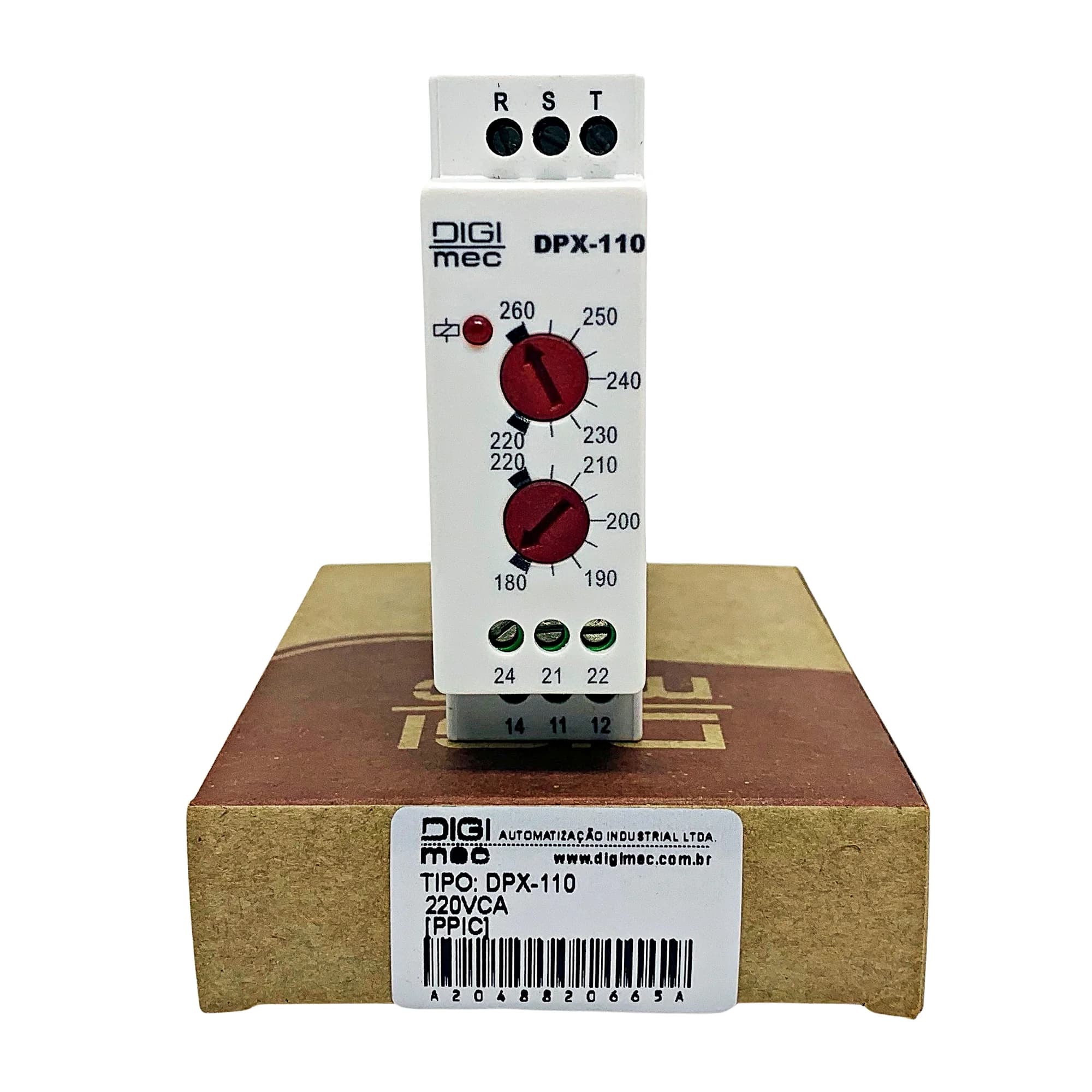

O supervisor de rede trifásica DPX-110 foi desenvolvido pela Digimec para proteção de equipamentos elétricos que não podem operar quando houver anomalias no sistema trifásico tais como: falta de fase, inversão da sequência das fases, bem como sub ou sobretensão em sua alimentação. Com tamanho compacto são montados em caixas plásticas apresentando alta resistência a choques ou vibrações, além de um sistema de fácil fixação em trilhos DIN ou parafusos (mediante uso de adaptador opcional para caixa D). Atendem às funções ANSI: 27, 47, 48 e 59.

Funcionamento

Com as três fases da rede equilibradas e na sequência convencionada, ligadas ao aparelho, os relés de saída do supervisor serão energizados e assim permanecerão até que ocorra:

Falta de fase (ANSI função 48)

Se o aparelho detectar a falta de uma das fases seus relés de saída serão desenergizados instantaneamente.

Sequência de fase (ANSI função 47)

Se a sequência convencionada como correta for trocada, o que causaria inversão na rotação dos motores elétricos alimentados por esse circuito, os relés de saída serão instantaneamente desenergizados.

Sub ou Sobre tensão (ANSI função 27 e 59)

Se o valor de alimentação da rede trifásica diminuir ou aumentar até valores, individualmente ajustáveis no frontal do aparelho, os relés de saída serão desenergizados instantaneamente.
