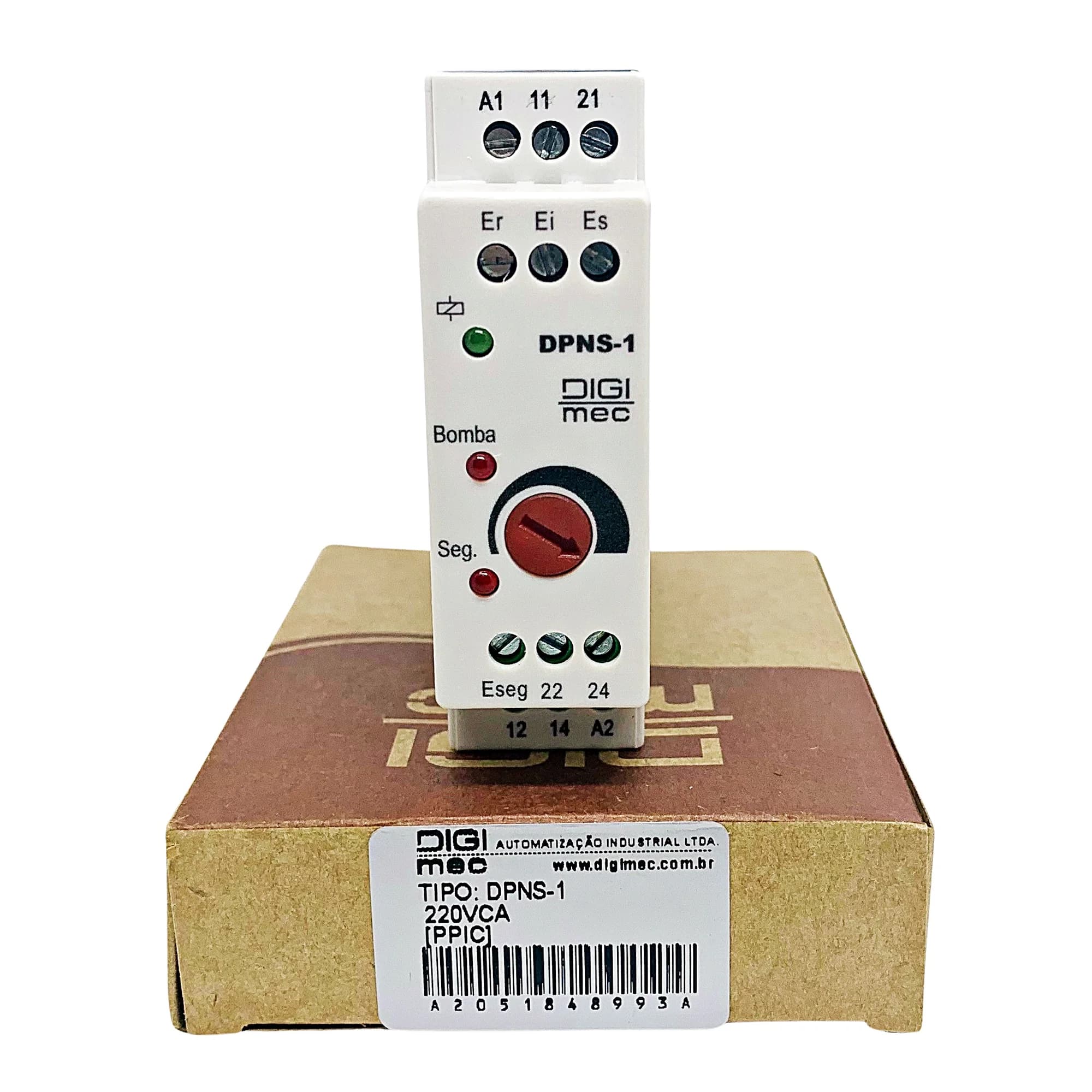

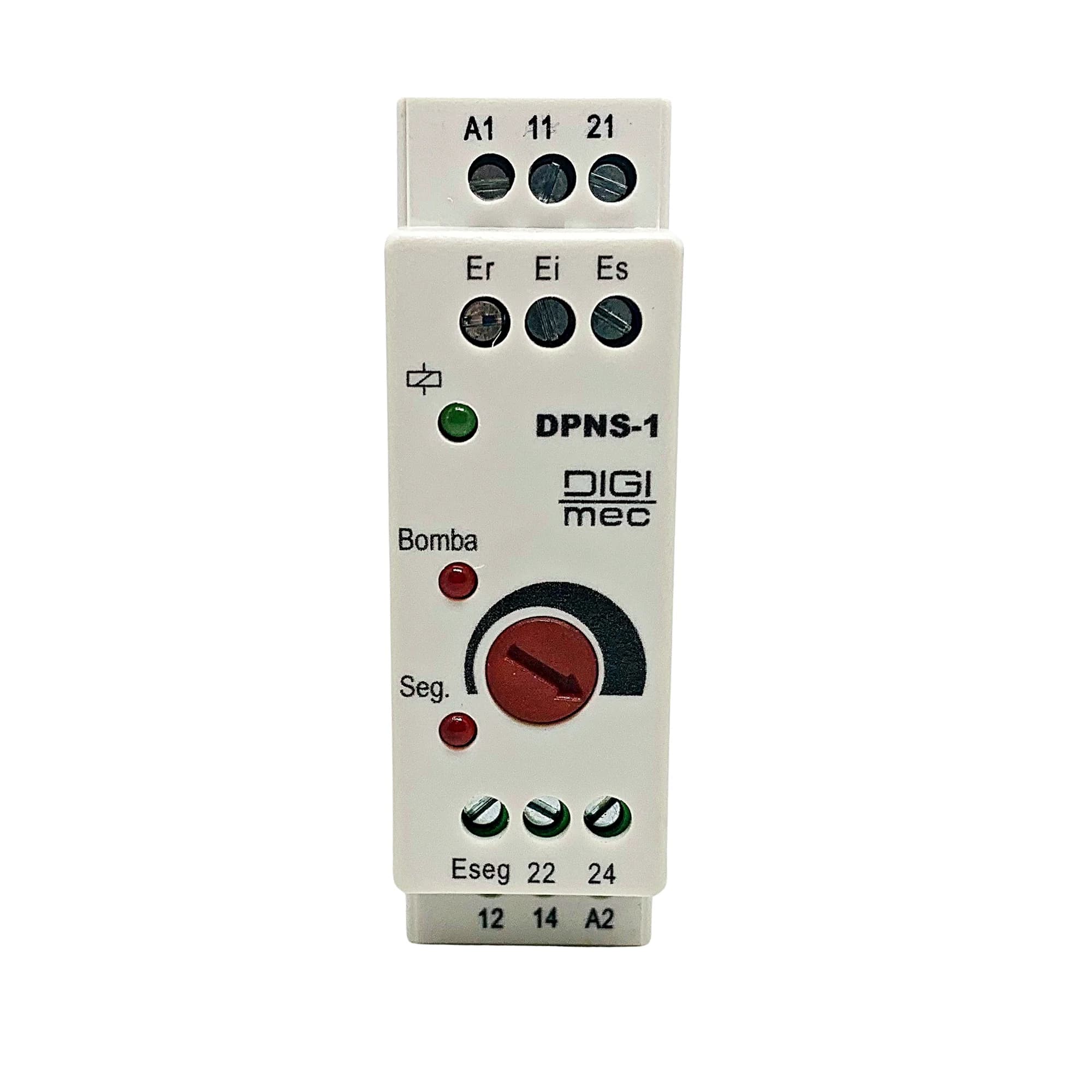

Os relés de nível eletrônicos com segurança tipo DPNS-1 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenóides, contatores de moto-bombas ou simplesmente alarmes luminosos e/ou sonoros. Montados em caixas plásticas, compactos, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuirem um sistema de fácil fixação em trilho DIN ou por parafusos, mediante adaptador opcional.

FUNCIONAMENTO

Um circuito eletrônico compara a corrente que circula entre os eletrodos conectados ao aparelho, com um valor selecionado no frontal através de um potenciômetro. O aparelho comuta seus contatos de saída para a posição de trabalho ou repouso quando o líquido cobrir ou descobrir o eletrodo.

Estes aparelhos possuem também uma saída à relé independente, denominado “segurança”, a qual comuta seus contatos para a posição de repouso, apagando o led “Seg”sempre que o líquido descobrir o eletrodo de segurança. Este eletrodo deverá ser colocado sempre abaixo do eletrodo inferior.

DADOS TÉCNICOS

Alimentação (-15% +10%) 24 Vcc / 24 - 48 - 110 - 220 Vca (especificar)

Frequência da rede 50 - 60 Hz

Eletrodos Não acompanham

Tensão nos eletrodos 24 Vca/Vcc (aparelhos alimentados em Vcc - referência negativa)

Corrente máxima nos eletrodos ± 1mA

Ajuste de sensibilidade ajustável 0 a 100 kOhm

Consumo máximo 5VA (aproximadamente)

Quantidade de saídas 2 Relés

Capacidade máxima de saída 5 Amp 250Vac Max. carga resistiva – NA/NF

Retardo desligamento saída bomba Fixo 1 seg

Material dos contatos AgCdO

Vida útil dos contatos Mecânica: 10.000.000 operações

Elétrica: 1.000.000 operações

Temperatura De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho 20 a 90 % sem condensação

Grau de proteção Da caixa: IP 51

Nos terminais: IP 20

Capacidade dos terminais Fio: 2,5mm²

Cabo com terminal: 2,5mm²

Condutor sólido: 2,5mm²

Torque de aperto 0,5 a 0,6 Nm

Parafusos dos terminais M3

Resistência da isolação > 50 MOhm / 500 V

Fixação Trilho DIN 35 mm ou parafuso (com acessório para caixa D)
