INTRODUÇÃO

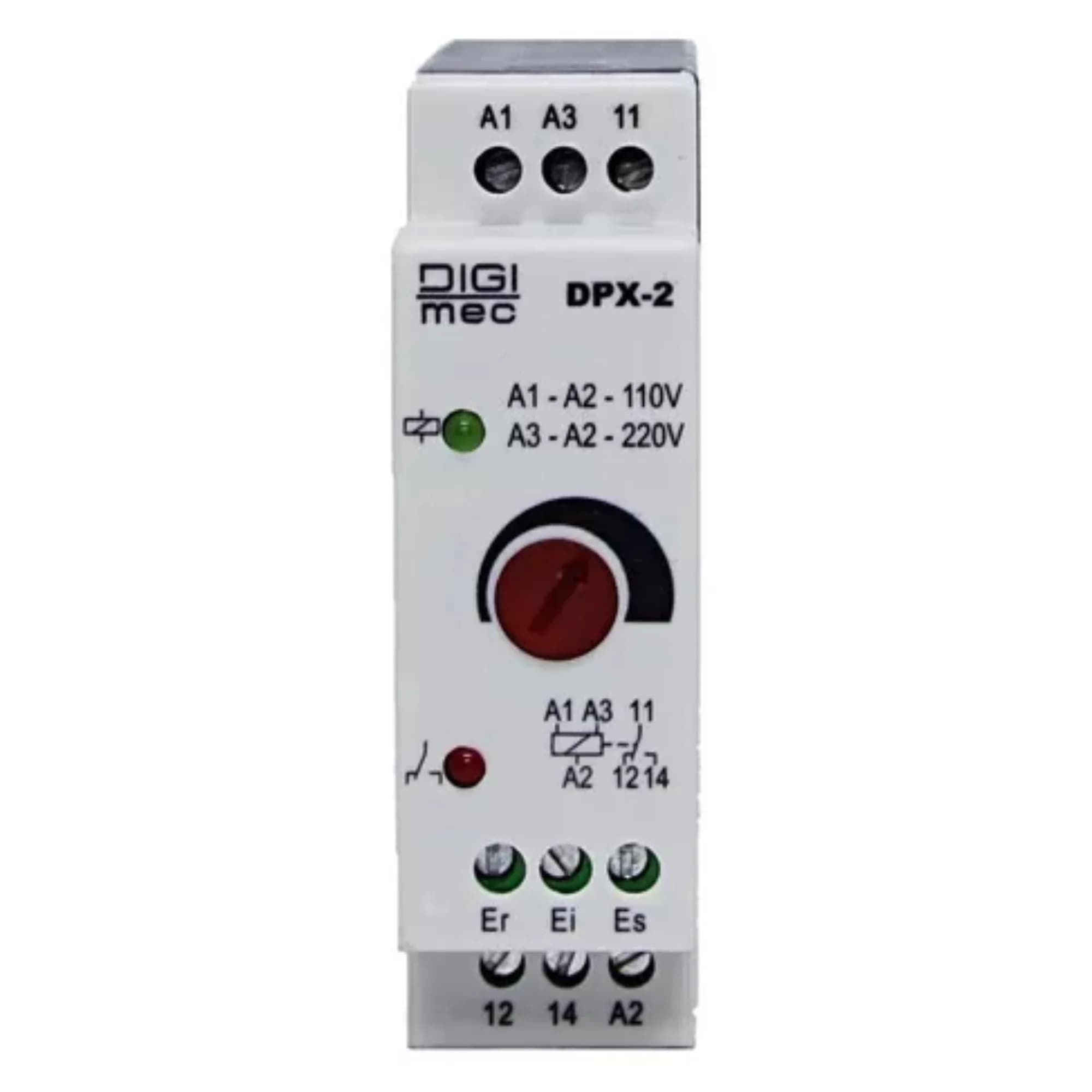

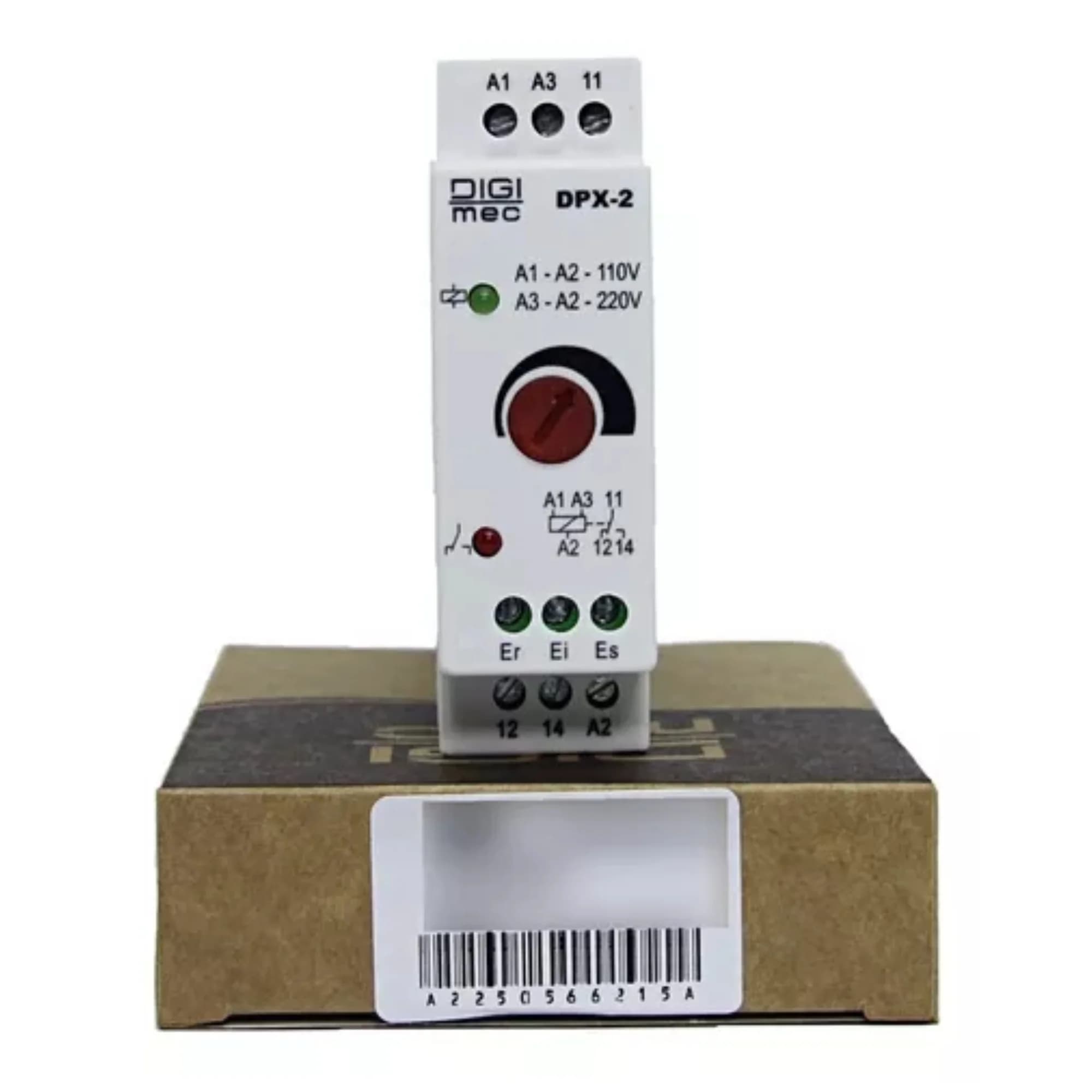

Os relés de nível eletrônicos microprocessados tipo DPX-2 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis,comandando solenóides,contatores de moto-bombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação e leds para indicar alimentação e estado do relé de saída, são montados em caixa plástica, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos, (mediante adaptador opcional para as caixas J e D).

FUNCIONAMENTO

Pelo fato de operarem sob o princípio da condutividade elétrica dos líquidos, não são recomendados para uso com líquidos combustíveis.

Função enchimento:

DPX-2 : Controle de nível de um único reservatório, mantendo o mesmo sempre cheio. Estes modelos são utilizados na função enchimento (ou controle superior) como controlar o nível de caixas d´água. Um circuito eletrônico compara a corrente que circula entre dois eletrodos conectados ao aparelho, com um valor selecionado no frontal, através de um potenciômetro. Quando o líquido condutor cobrir ou descobrir os 2 eletrodos condutores, com relação ao eletrodo de referência (Er), o relé de saída será energizado ou desenergizado.

DADOS TÉCNICOS

Alimentação (-15% +10%) 12, 24 Vcc, 24-48, 110-220, 220-380, 220-440 Vca (especificar)

Frequência da rede 50-60 Hz

Consumo 5 VA (aproximadamente)

Eletrodos Não acompanham

Tensão nos eletrodos 24 Vca (aparelhos alimentados em Vcc - referência negativa)

Corrente máxima nos eletrodos +/- 1 mA

Capacidade máxima de saída 5 A 250 Vca máx. carga resistiva

Retardo desligamento saída bomba Fixo 1 Seg

Material dos contatos AgCdO

Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho 20 a 90% sem condensação

Grau de proteção da caixa IP 51

Grau de proteção nos terminais IP 20

Capacidade dos terminais Fio: 2,5 mm²

Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,4 Nm

Resistência da Isolação >50 MOhms / 500 V

Fixação Trilho DIN 35 mm ou parafusos (com acessório para caixa J e D)
