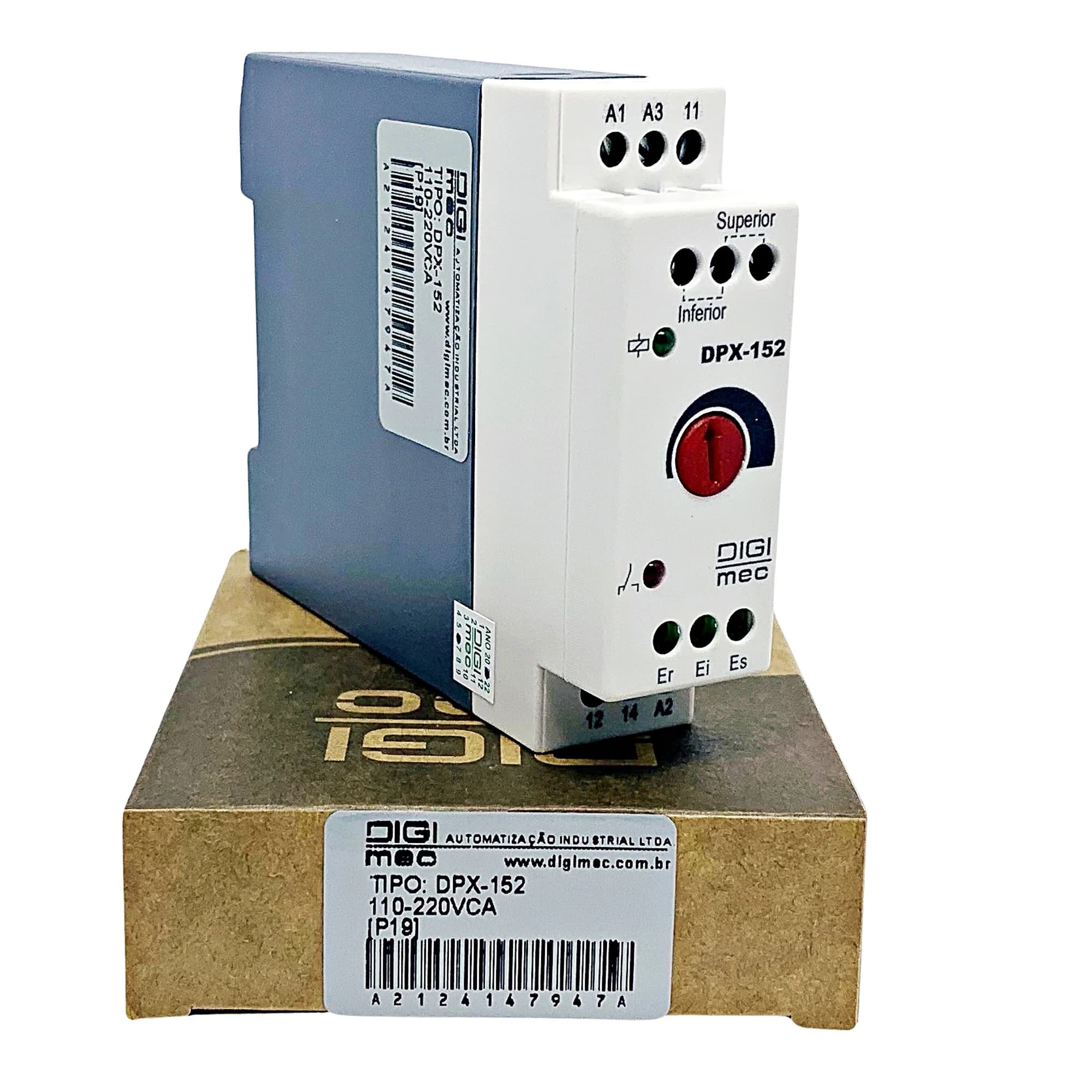

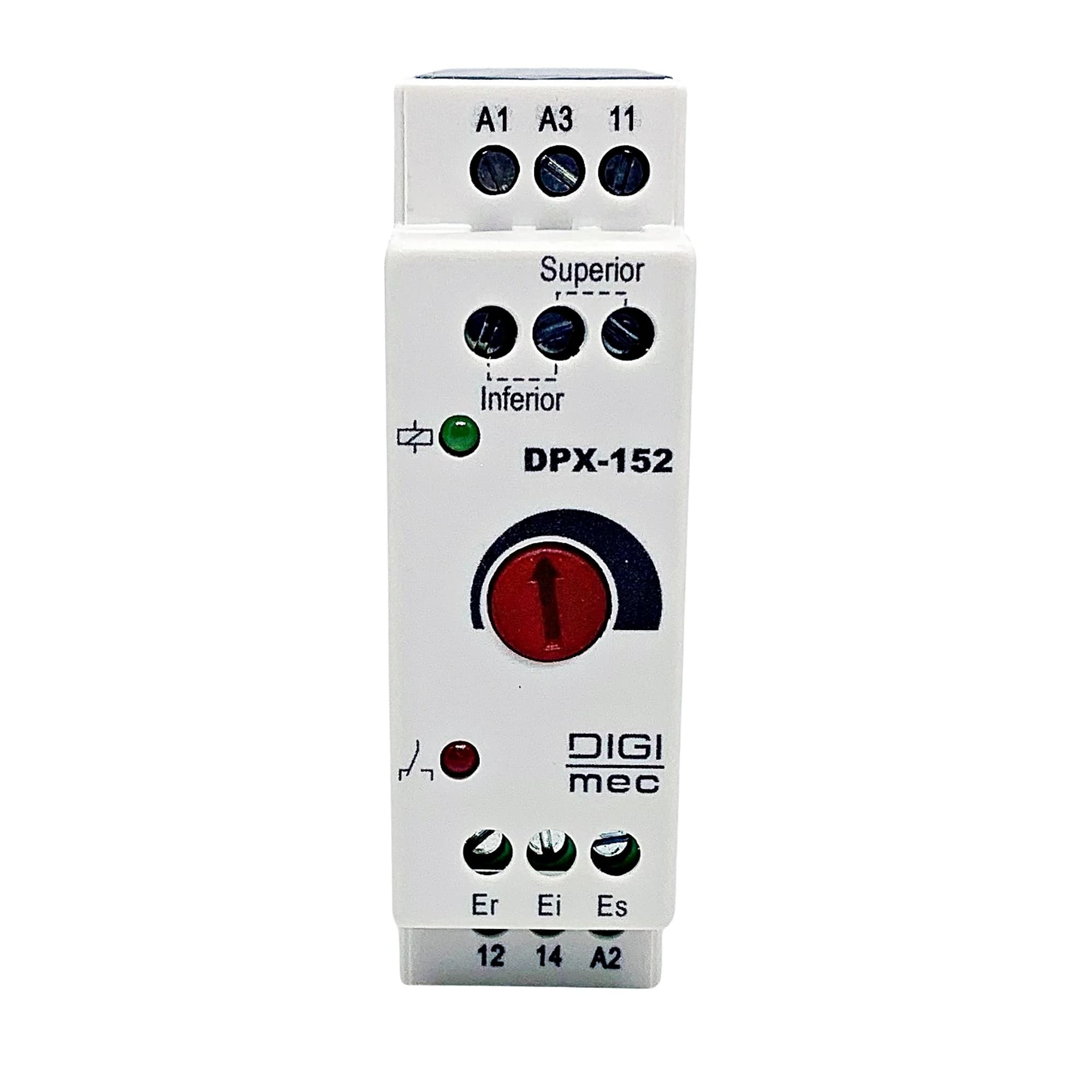

Os relés de nível inferior ou superior tipo DPX-152 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenoides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação e leds para indicar alimentação e estado do relé de saída, são montados em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fixação em trilho DIN (mediante adaptador opcional para caixa D).

Funcionamento

Um circuito eletrônico compara a corrente que circula entre os eletrodos conectados ao aparelho, com um valor selecionado no frontal através de um potenciômetro. O aparelho comuta seus contatos de saída para a posição de trabalho ou repouso quando o líquido cobrir ou descobrir os eletrodos.

Possui uma seleção via jumper, onde é possível selecionar uma das seguintes funções:

Função esvaziamento (INFERIOR): controle de nível de um único reservatório, mantendo o mesmo sempre vazio. Quando o líquido condutor cobrir os dois eletrodos condutores (Ei e Es), com relação ao eletrodo de referência (Er), o relé de saída será energizado.

Função enchimento (SUPERIOR): controle de nível de um único reservatório, mantendo o mesmo sempre cheio. Quando o líquido condutor descobrir os dois eletrodos condutores (Ei e Es), com relação ao eletrodo de referência (Er), o relé de saída será desenergizado.

Função com dois eletrodos: usando o eletrodo de referência (Er) e o eletrodo superior (Es), é possível obter um único ponto de nível com somente dois eletrodos, deve-se conectar um jumper entre os bornes referentes aos eletrodos inferior (Ei) e superior (Es).
