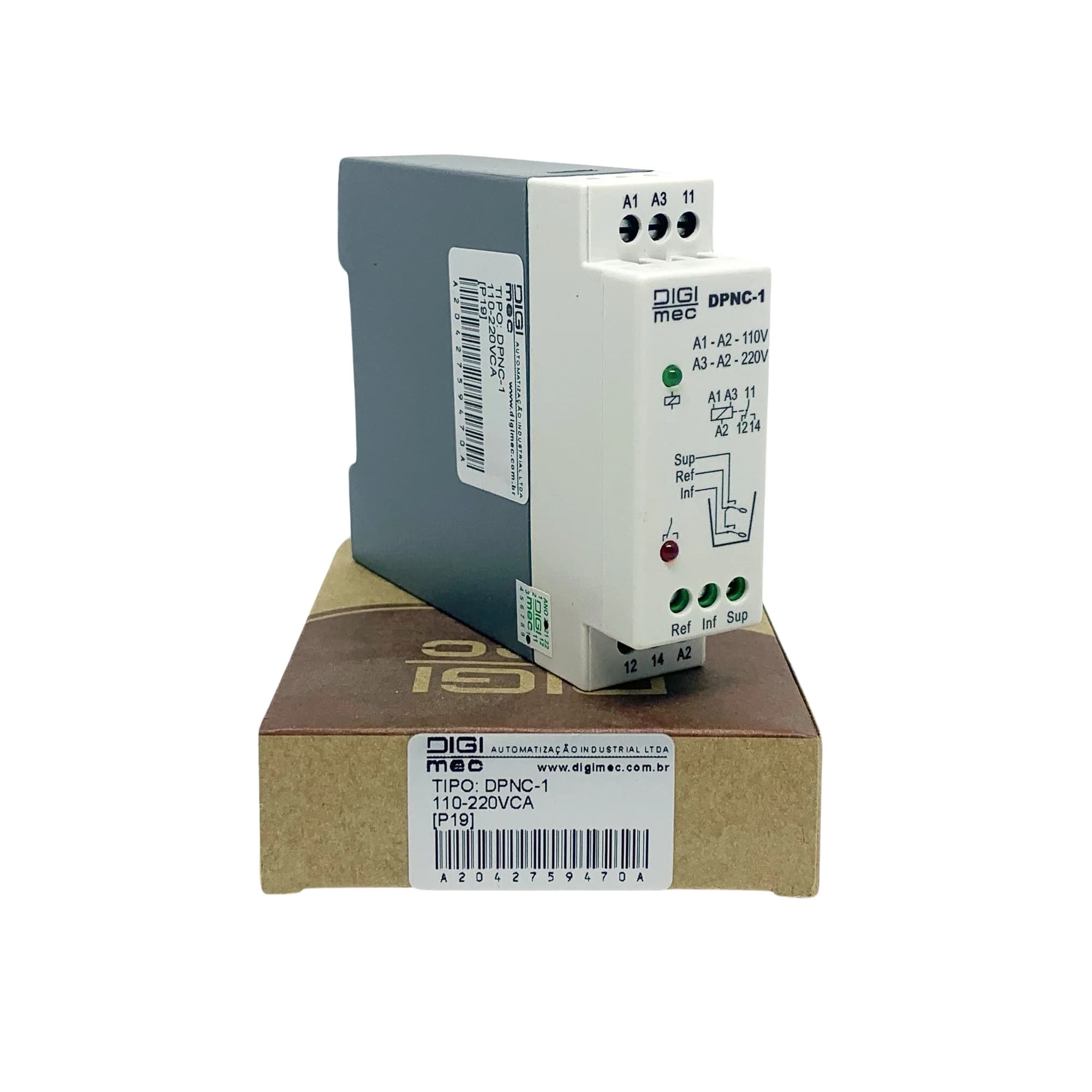

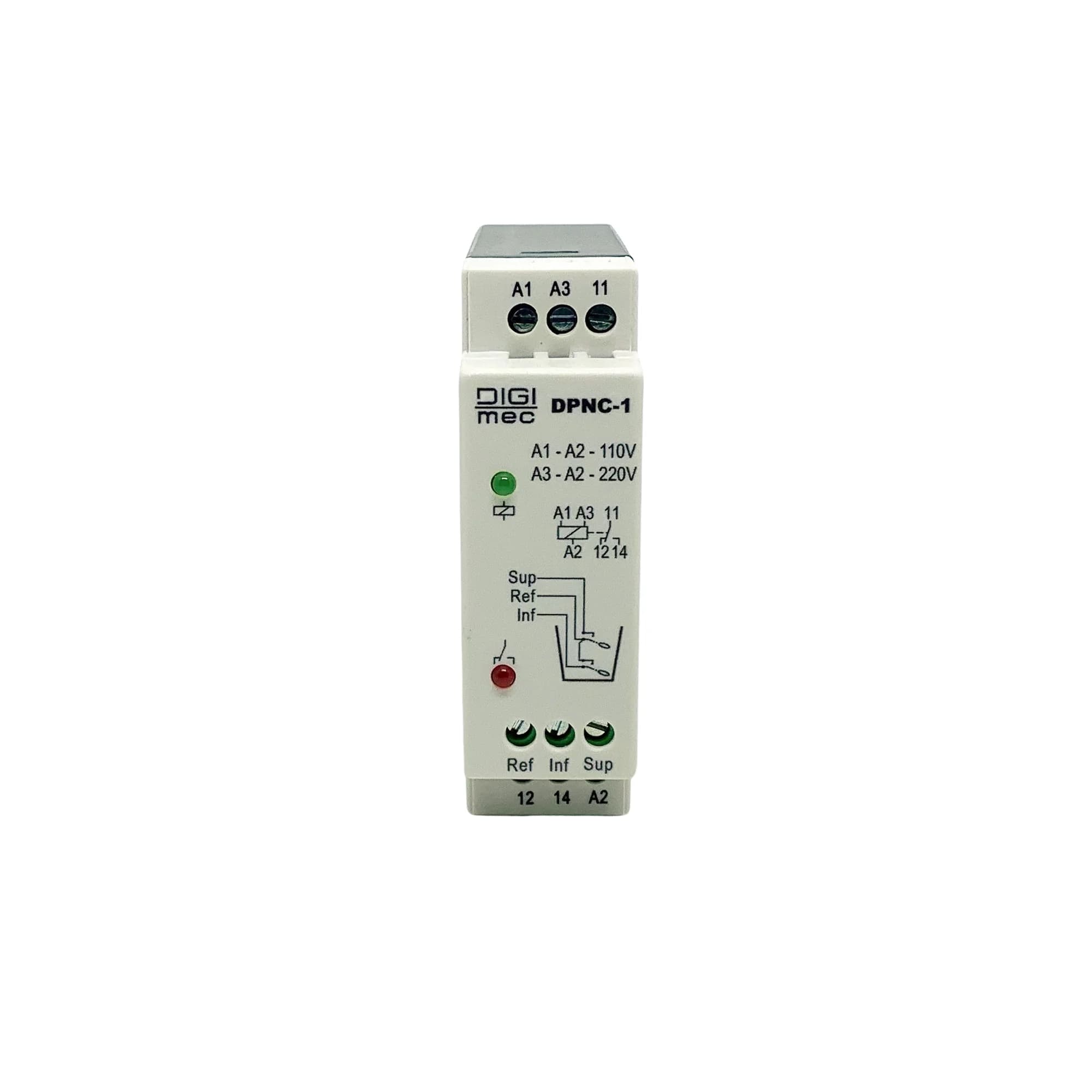

O relé de nível por boia tipo DPNC-1 foi desenvolvido para controle e/ou supervisão automática do nível de líquidos através de boias, comandando solenoides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação bivolt e leds para indicar alimentação e estado do relé de saída, é montado em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixa D).

Principais aplicações

Comando para contatos de boia, manômetros, etc.

Funcionamento

Controle de nível de um único reservatório, mantendo o mesmo sempre vazio.

Utilizando duas boias, Inferior/Superior para o reservatório:

O relé de saída permanece desenergizado até que o líquido cubra a boia superior (Sup) do reservatório, energizando o relé de saída, led indicativo de saída se acende. Havendo consumo, o líquido irá descobrir a boia superior, o relé de saída permanece energizado e somente quando descobrir a boia inferior (Inf) voltará a desenergizar o relé de saída, led indicativo se apaga.

Utilizando somente a boia superior (Sup) para o reservatório:

O relé de saída permanece desenergizado até que o líquido cubra a boia superior do reservatório, energizando o relé de saída, led indicativo de saída se acende. Havendo consumo, o líquido irá descobrir a boia superior, desenergizando o relé de saída, led indicativo de saída se apaga.

Nota: Para o aparelho funcionar com somente uma boia, deve-se conectar um jumper entre os bornes referentes as boias Inf e Sup.

Dados técnicos

Alimentação (-15% +10%) 24 Vcc, 24-48, 110-220, 220-380, 220-440 Vca (especificar)

Frequência da rede 50-60 Hz

Consumo 5 VA (aproximadamente)

Aplicação Comando para contatos de boias, manômetros, etc.

Boias Não acompanham

Relé de saída 5 A, 250 Vca máx. carga resistiva

Material dos contatos AgCdO

Vida útil dos contatos Mecânica (sem carga): 10.000.000 Operações Elétrica (com carga resistiva): 1.000.000 Operações

Temperatura ambiente De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho 20 a 90% sem condensação

Terminais Parafusos com alojamento fixo

Grau de proteção da caixa IP 51

Grau de proteção nos terminais IP 20

Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,4 Nm

Fixação rilho DIN 35 mm ou parafusos (com acessório opcional para caixas D)
