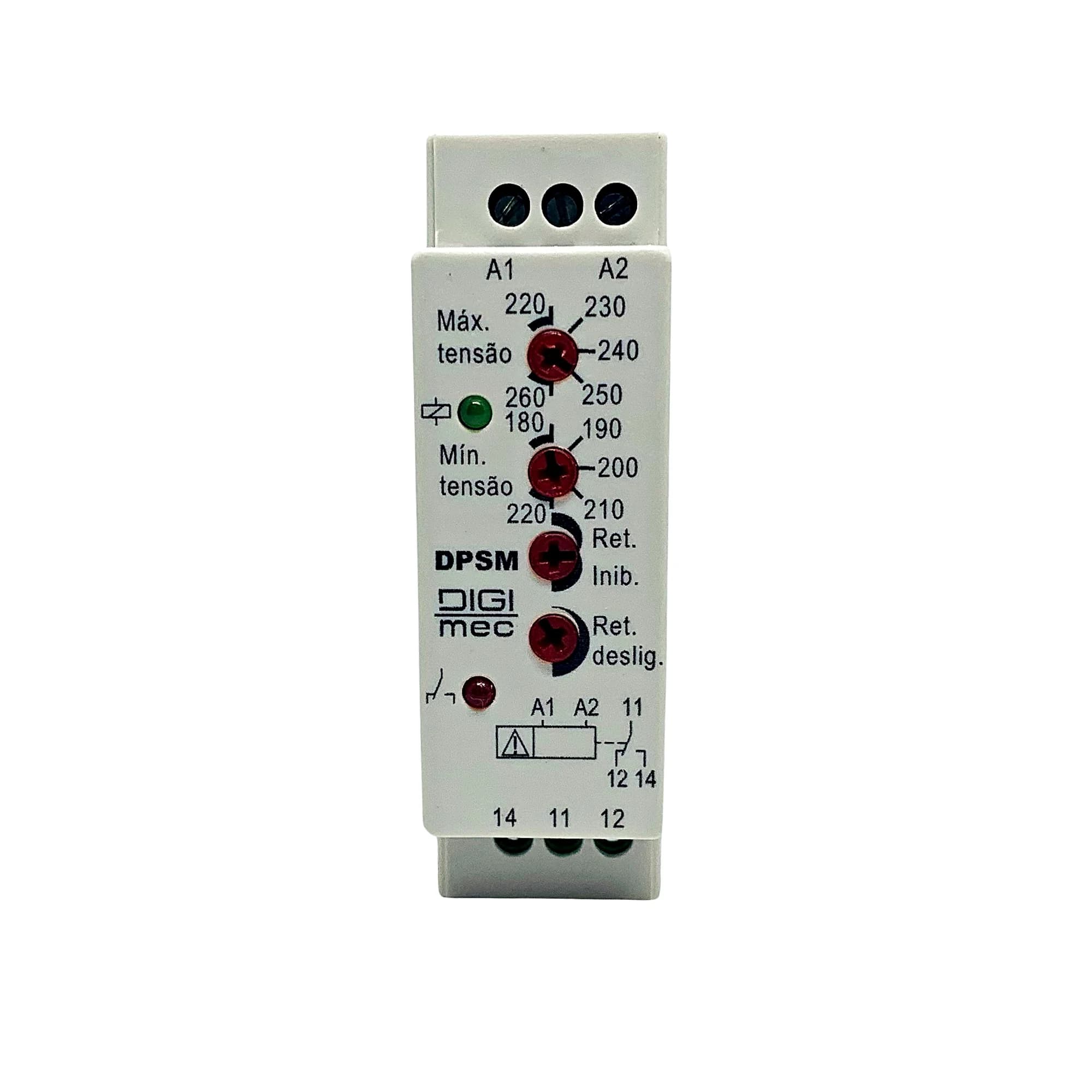

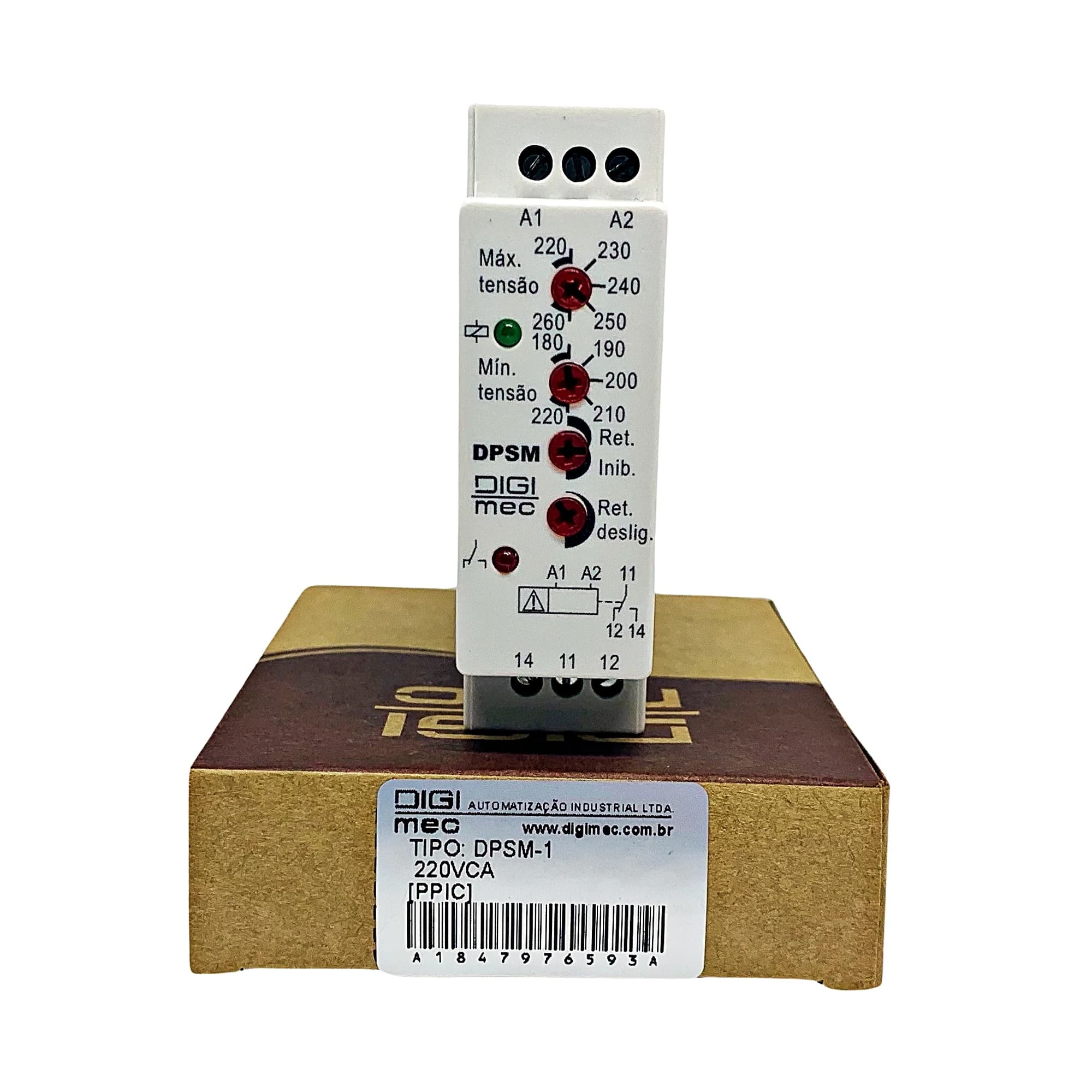

A Digimec apresenta para o mercado seus monitores de tensão monofásica tipos DPSM-1. Desenvolvidos para proteção de equipamentos elétricos monofásicos que não podem operar quando houver subtensão ou sobretensão, essa linha de supervisores possui tempos ajustáveis de inibição, retardo no ligamento ou desligamento. Os modelos com final “A” possuem alimentação auxiliar. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos, através de adaptador opcional para caixas D.

Principais Características

Supervisor de tensão monofásica.

Ajuste de sub e sobretensão.

Tempos de inibição, retardo no ligamento e desligamento ajustáveis.

Modelos com alimentação auxiliar.

Caixa compacta e resistente.

Funcionamento

Os relés possuem tempos ajustáveis para retardo no ligamento ou inibição (ambos selecionáveis via cursor frontal) e outro para retardo no desligamento.

Com a rede monofásica ligada ao aparelho, os relés de saída do supervisor serão energizados (função com tempo de inibição). Caso seja selecionado tempo de retardo no ligamento, os relés serão energizados após o período definido via frontal e assim permanecerão até que ocorra subtensão ou sobretensão. Caso o valor de alimentação da rede diminua ou aumente até valores individualmente ajustáveis no frontal do aparelho, os relés de saída passarão para o estado de repouso após o tempo ajustado no retardo de desligamento.

Sua sinalização de saída energizada ou desenergizada é feita com indicação por led. O led, quando ligado, indica relé energizado e, quando desligado, indica saída desenergizada. Ao decorrer os tempos ajustáveis ou anomalia no sistema como subtensão ou sobretensão, o led de saída vem a piscar. Caso a anomalia persista, após o tempo de retardo no desligamento, a saída será desenergizada.
