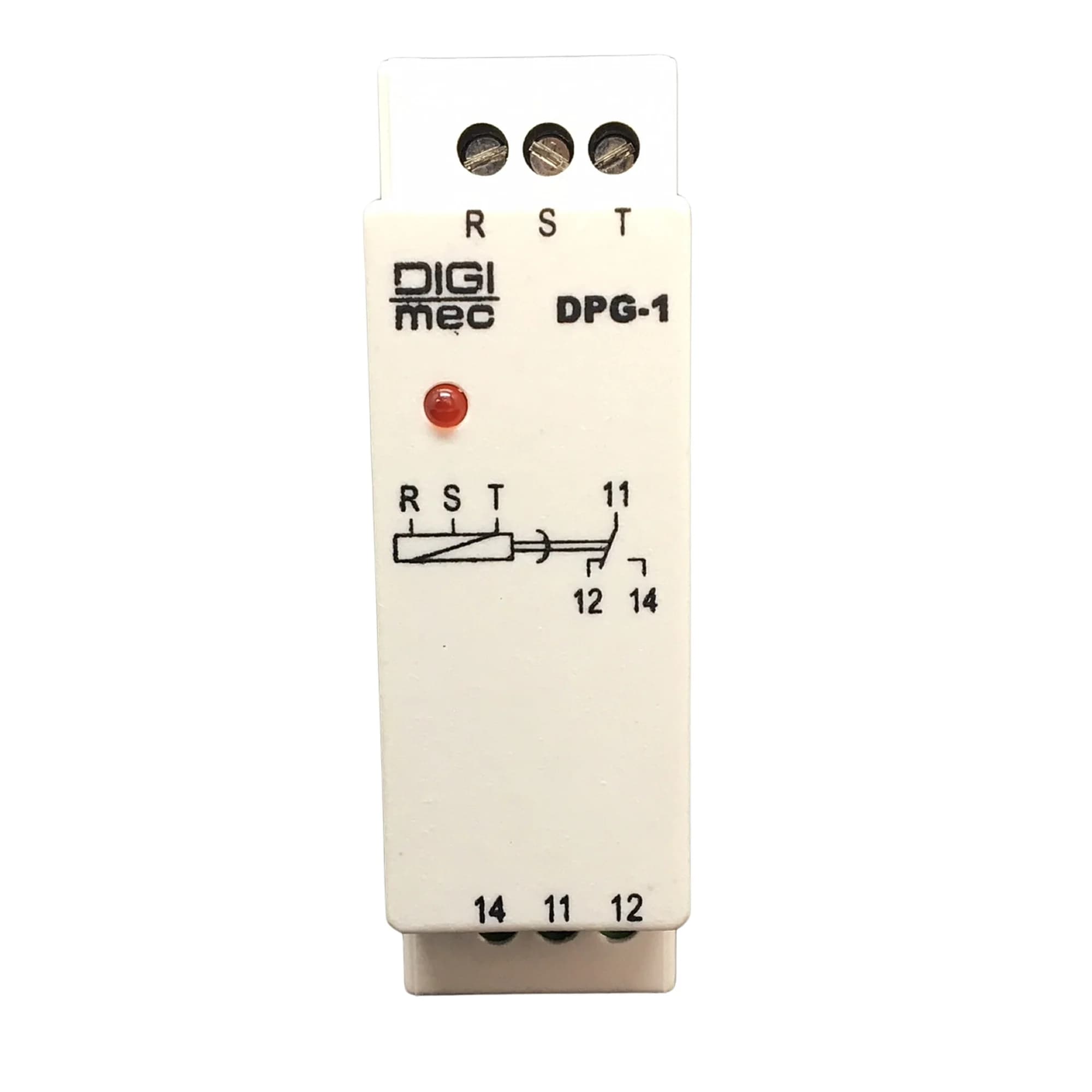

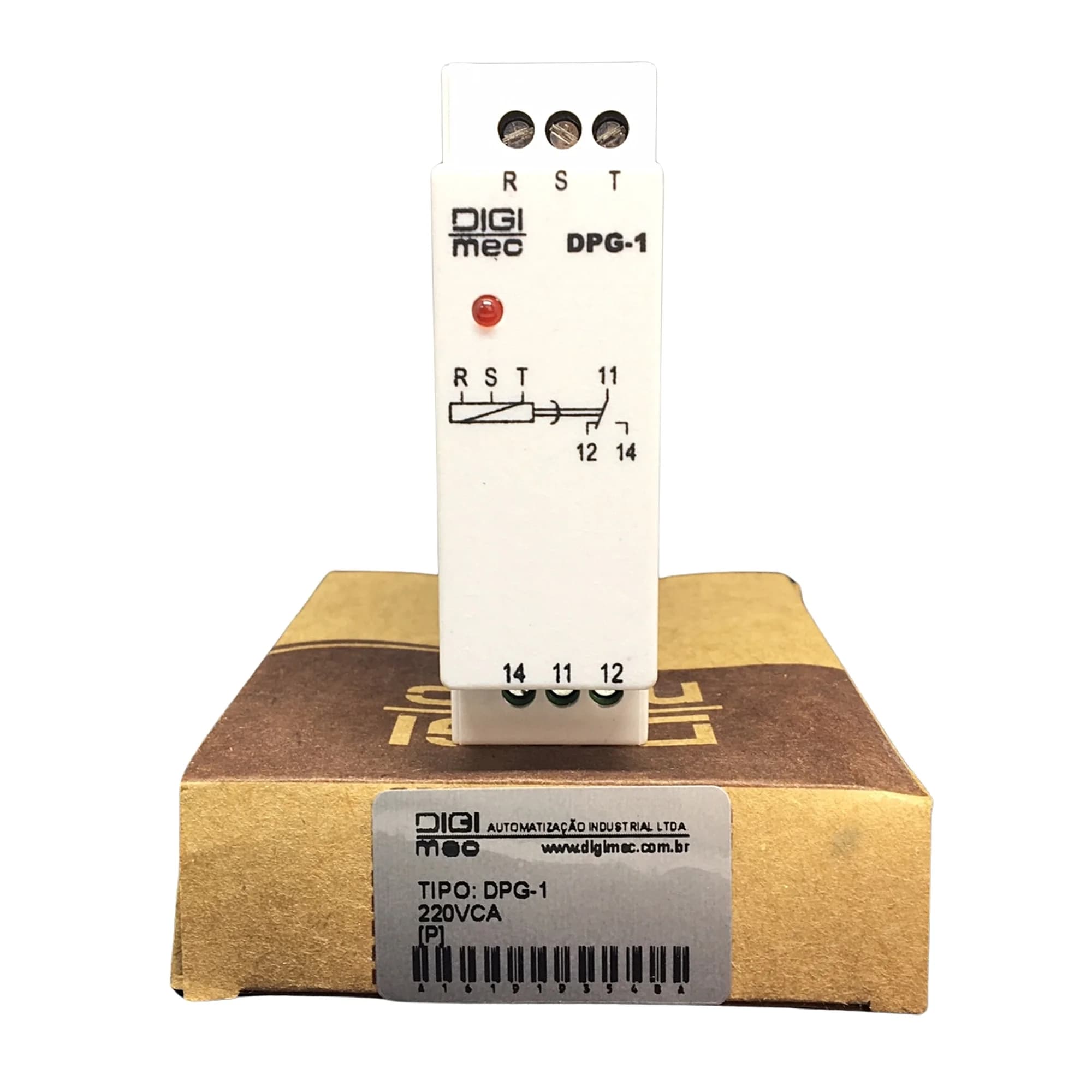

Os relés de sequência de fases DPG-1 foram desenvolvidos pela Digimec, para a proteção de equipamentos elétricos trifásicos, que não podem operar quando estiverem invertidas as fases da alimentação. Com tamanho compacto, podem ser acondicionados em pequenos espaços. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante um adaptador opcional para as caixas J e D).

FUNCIONAMENTO

Alimentando-se o aparelho com as três fases em sequência, o relé de saída comuta seus contatos para a posição de trabalho, led indicativo de saída aceso no frontal. Se duas fases da alimentação do aparelho forem invertidas, o relé de saída comuta seus contatos para a posição de repouso, led indicativo de saída apagado no frontal.

DADOS TÉCNICOS

Alimentação (-15% +10%) 220, 220-380, 380 ou 440 Vca (especificar)

Frequência da rede 50 - 60 Hz

Consumo 3 VA (aproximadamente)

Sequência Positiva (RST - STR - TRS)

Tempo de comutação 20 ms

Tempo de retorno 100 ms

Tempo de estabilização térmica < 30 min.

Tempo de energização < 2 seg.

Reles de saída 5 Amp 250Vac máx carga resistiva – reversível

Material dos contatos AgCdO

Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações

Elétrica (sem carga): 1.000.000 operações

Temperatura ambiente De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho 20 a 90 % sem condensação

Material da caixa Termoplástico

Terminais de saída Parafusos com alojamento fixo

Grau de proteção da caixa IP 51

Grau de proteção nos terminais IP 20

Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm

Fixação Trilho
