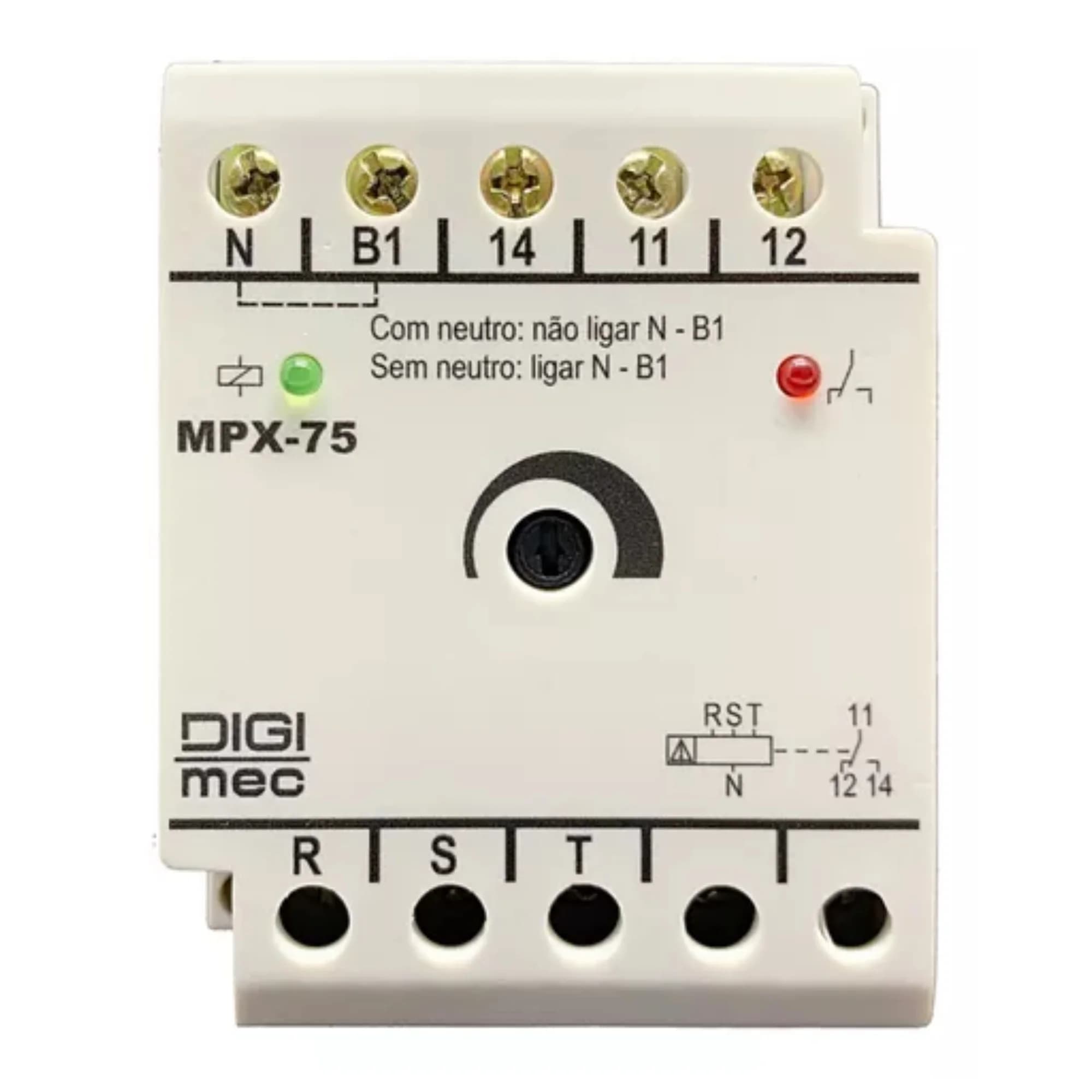

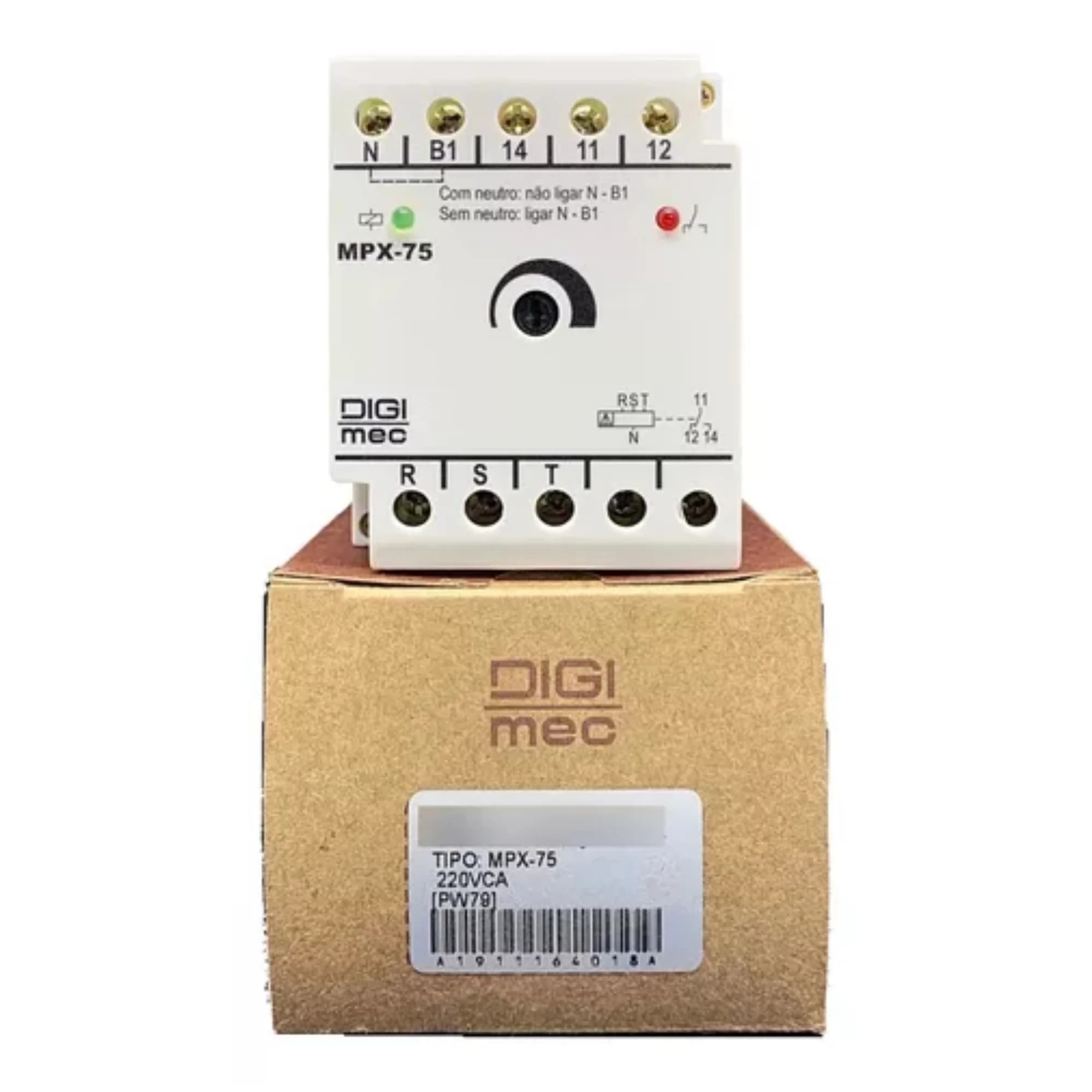

O relé de proteção para tensão trifásica, tipo MPX-75 foi desenvolvido pela Digimec para proteção de equipamentos elétricos trifásicos que não podem operar quando houver falta de uma das fases ou desequilíbrio acentuado entre fases. Trabalham sob o princípio de assimetria angular e modular entre fases. Com tamanho compacto atendem aos clientes que possuem problemas de espaço em seus painéis. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixas D e J).

Funcionamento

Alimentando-se o aparelho com as três fases em sequência, o relé de saída comuta seus contatos para a posição de trabalho (led vermelho aceso) após um tempo fixo de aproximadamente 3 segundos. Comutará para a posição de repouso (led vermelho apagado) após um retardo fixo de 3 segundos se ocorrerem: falta de uma das fases, alteração angular ou modular entre fases e/ou a falta de neutro da rede. Para ligações com neutro, basta fechar o jumper de configuração (vide Diagrama de ligação).

Dados técnicos

Alimentação (-15% +10%) 110, 220, 380 ou 440 Vca

Frequência da rede 50 - 60 Hz

Consumo 3 VA (aproximadamente)

Sequência de fase Positiva (RST – STR – TRS)

Falta de fase Assimetria angular e modular

Ajuste da assimetria modular 10 a 35%

Assimetria angular Fixa em 5%

Repetibilidade 2%

Tempo de retorno 100 ms

Histerese < 3V

Retardo no Ligamento Aproximadamente 3 segundos, fixo

Retardo no desligamento Aproximadamente 3 segundos, fixo

Relé de saída 5 Amp 250Vac máx. carga resistiva – reversível

Material dos contatos AgCdO

Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura Ambiente De trabalho: 0 a 50°C De armazenamento: -10 a 60°C

Umidade relativa de trabalho 20 a 90 % sem condensação

Material da caixa Termoplástico

Terminais de saída Parafusos com alojamento fixo

Grau de proteção da caixa IP 51

Grau de proteção nos terminais IP 20

Capacidade dos terminais Fio: 2,5 mm²

Cabo: 2,5 mm² Condutor com terminal: 2,5 mm²

Torque de aperto: 0,4 Nm

Fixação Trilho DIN 35 mm ou parafuso (com acessório para caixa J e D)
