Introdução

Os relés de sub e sobretensão MPVD-1 foram desenvolvidos pela Digimec, para proteção de equipamentos elétricos, monofásicos, que não podem operar quando sua tensão de alimentação estiver acima e/ou abaixo de seu valor nominal. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN, ou por parafusos (mediante uso de adaptador opcional para caixa D).

Funcionamento

Estes aparelhos possuem em seu frontal o ajuste da tensão, cujo valor determina a atuação de seus relés de saída. O funcionamento dos supervisores estão descritos abaixo:

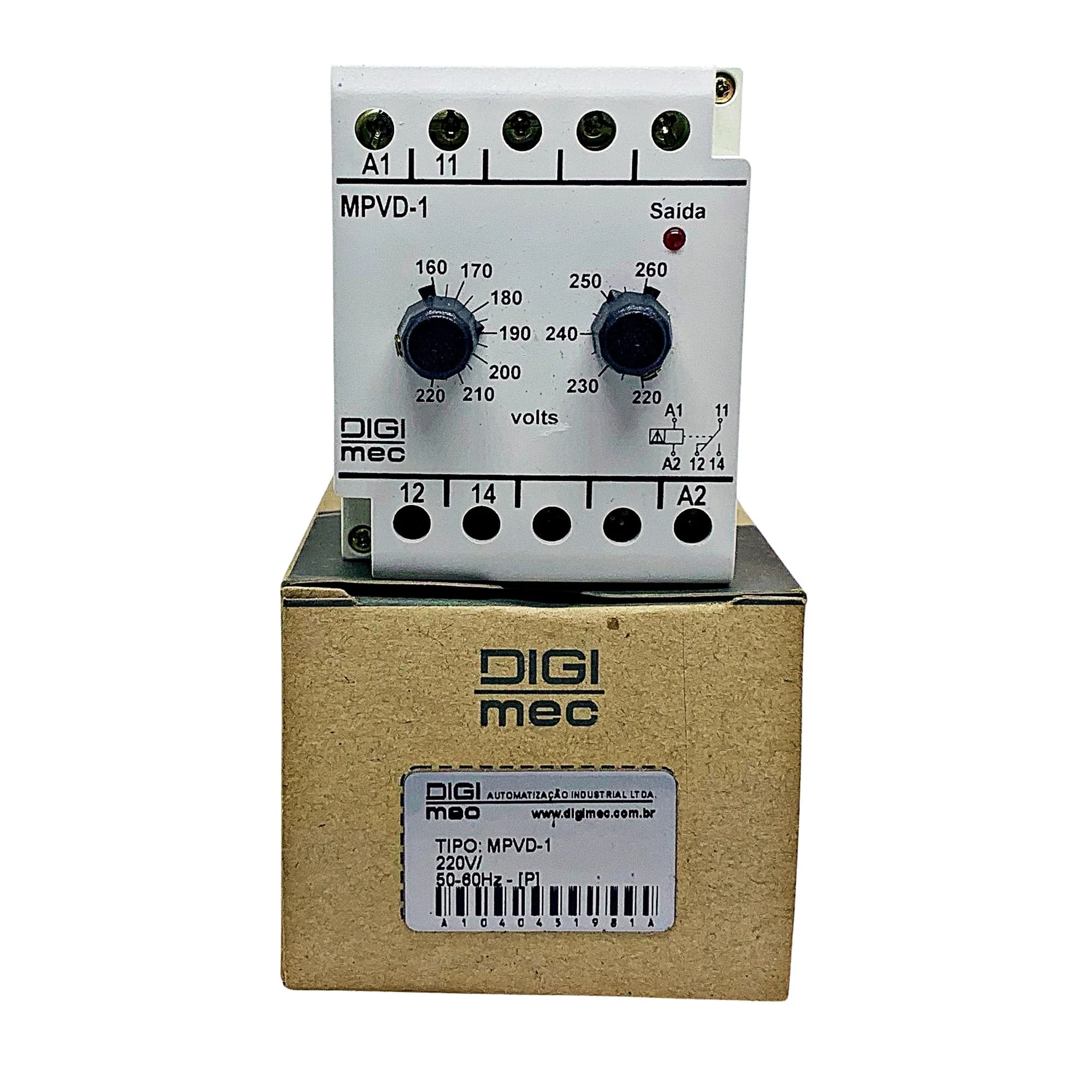

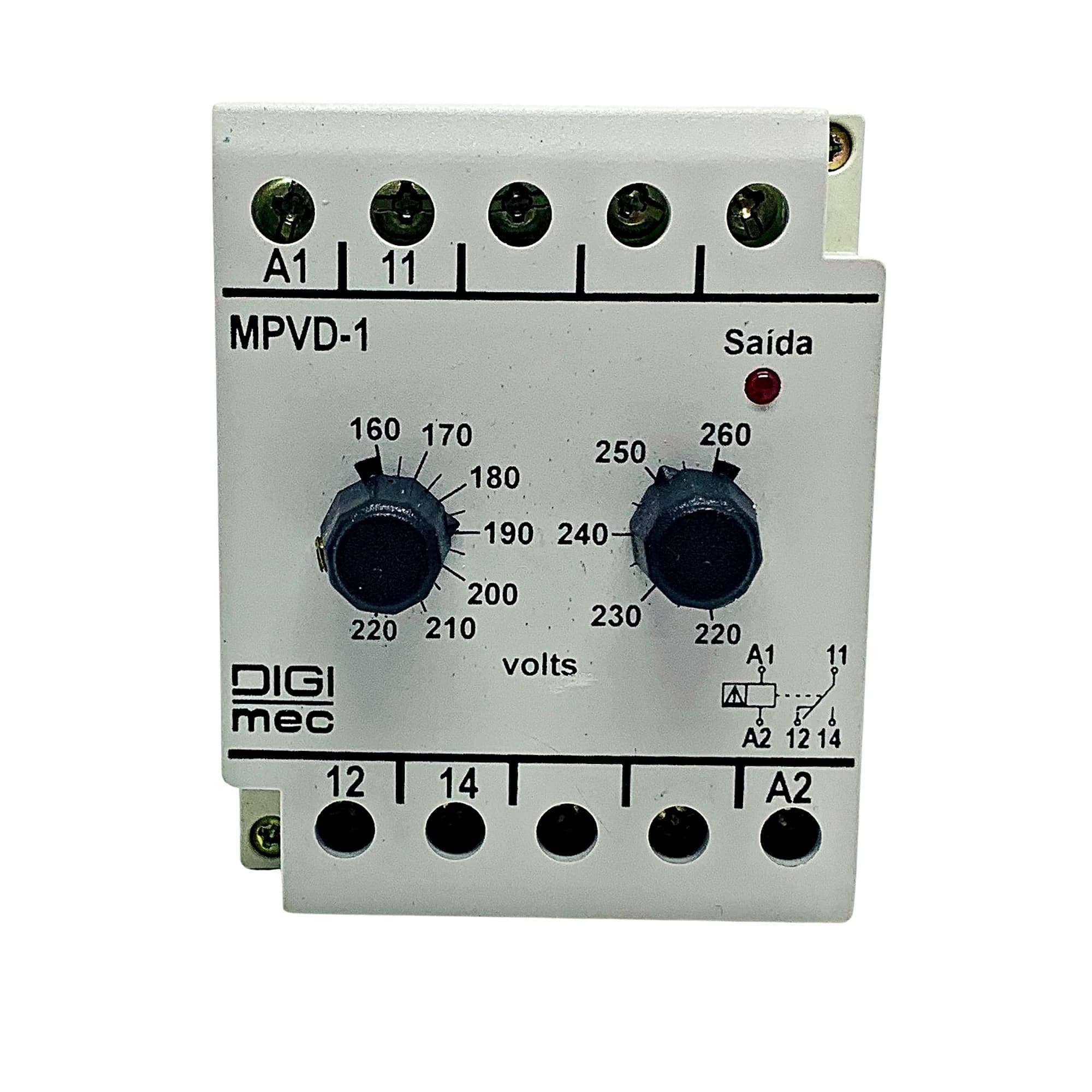

MPVD-1

Estes modelos supervisionam sobretensão e subtensão simultaneamente. Ao ser energizado o aparelho compara a tensão de alimentação com os valores ajustados em seus trimpots frontais. O relé de saída permanecerá energizado enquanto o valor da tensão ficar abaixo do ajustado no trimpot de máxima e acima do ajustado no trimpot de mínima e desernegizado nas situações inversas.
