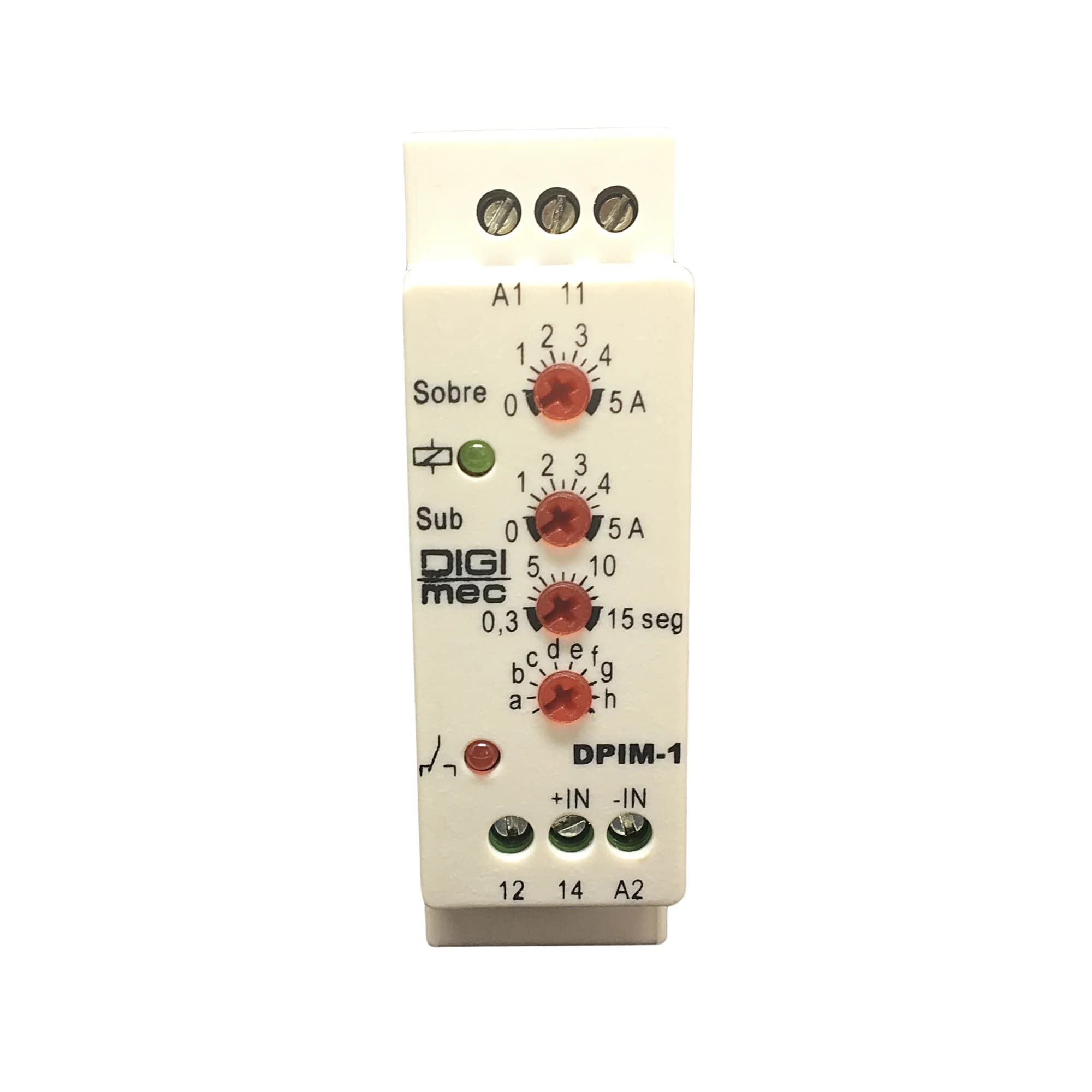

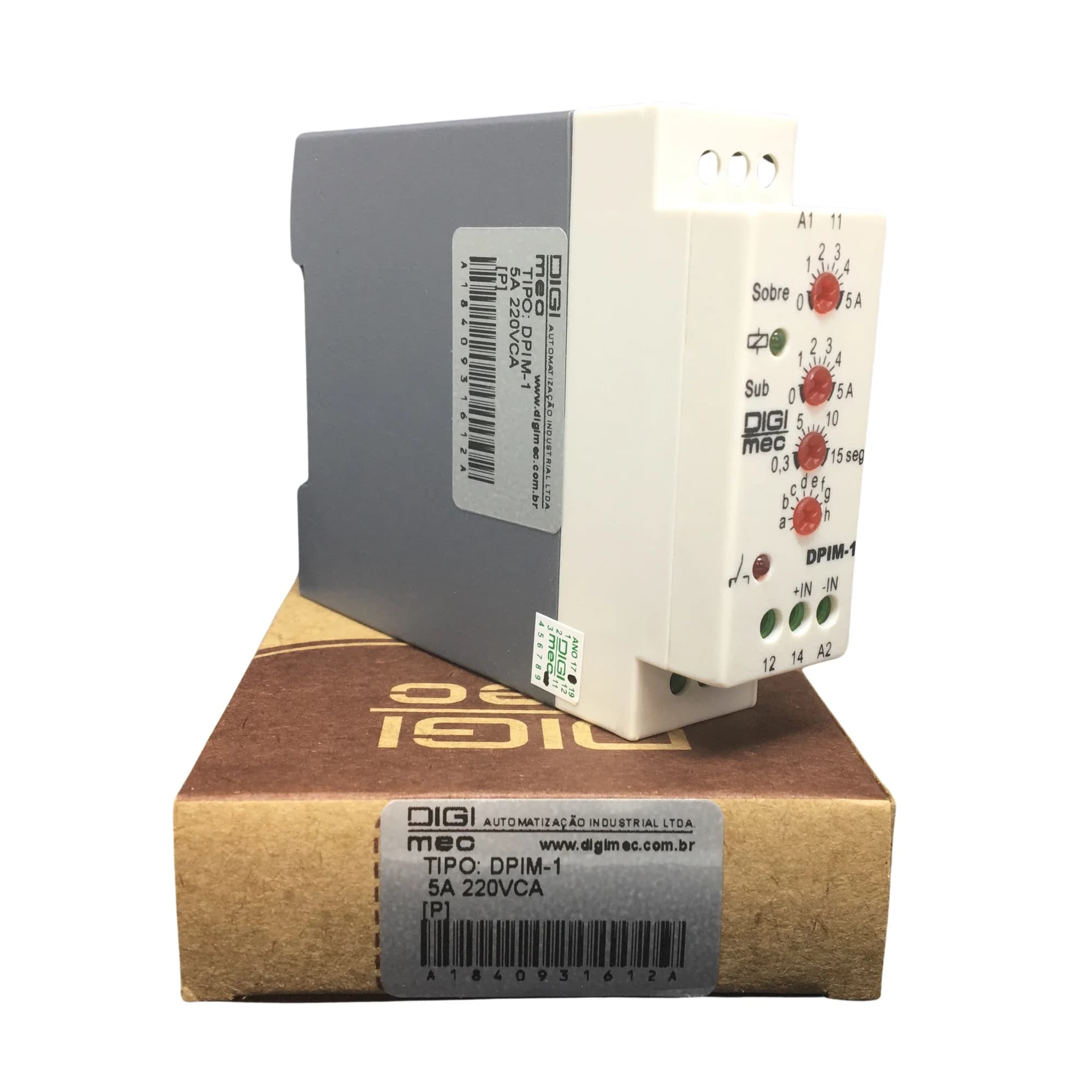

A Digimec apresenta para o mercado seus monitores de corrente tipos DPIM-1 e DPIM-12, desenvolvidos para proteção de equipamentos elétricos que não podem operar quando houver anomalias como subcorrente ou sobrecorrente. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixas D).

PRINCIPAIS CARACTERÍSTICAS:

Ajuste de sub e sobrecorrente.

Seleção de modo de operação.

Função memória.

Tempo de inibição ajustável.

Entrada de medição 5A.

Caixa compacta e resistente.

FUNCIONAMENTO:

Com o equipamento alimentado em sua tensão nominal e em sua entrada de medição conectado o sinal de corrente a ser supervisionado, os relés de saída serão energizados durante o tempo de inibição, ajustado via frontal, e a partir disso, funcionarão de acordo com o modo de funcionamento selecionado.

O funcionamento detalhado dos modos está descrito a seguir:

Modo A: sobrecorrente

Se a corrente subir para um valor acima do valor ajustado, o relé é desenergizado imediatamente e volta a ser energizado automaticamente quando a corrente voltar ao valor abaixo do ajustado.

Modo B: sobrecorrente com memória

Se a corrente subir para um valor acima do valor ajustado, o relé é desenergizado imediatamente e só volta a ser energizado após o aparelho ser resetado pela alimentação.

Modo C: subcorrente

Se a corrente cair para um valor abaixo do valor ajustado, o relé é desenergizado imediatamente e volta a ser energizado automaticamente quando a corrente voltar ao valor acima do ajustado.

Modo D: subcorrente com memória

Se a corrente cair para um valor abaixo do valor ajustado, o relé é desenergizado imediatamente e volta a ser energizado após o aparelho ser resetado pela alimentação.

Modo E: dentro da faixa

Se a corrente subir para um valor acima do valor ajustado em sobrecorrente ou cair para um valor abaixo do valor ajustado em subcorrente, o relé será desenergizado imediatamente e volta a ser energizado automaticamente quando a corrente voltar para a faixa de trabalho.

Modo F: dentro da faixa com memória

Se a corrente subir para um valor acima do valor ajustado em sobrecorrente ou cair para um valor abaixo do valor ajustado em subcorrente, o relé será desenergizado imediatamente e volta a ser energizado após o aparelho ser resetado pela alimentação.

Modo G: fora da faixa

Se a corrente cair para um valor abaixo do valor ajustado em sobrecorrente ou subir para um valor acima do valor ajustado em subcorrente, o relé será desenergizado imediatamente e volta a ser energizado automaticamente quando a corrente sair da faixa de trabalho.

Modo H: fora da faixa com memória

Se a corrente cair para um valor abaixo do valor ajustado em sobrecorrente ou subir para um valor acima do valor ajustado em subcorrente, o relé será desenergizado imediatamente e volta a ser energizado após o aparelho ser resetado pela alimentação.

DADOS TÉCNICOS

Alimentação (-15% +10%) 24, 110 ou 220 Vca (especificar)

Frequência da rede 50 - 60 Hz

Consumo 3 VA (aproximadamente)

Escala de Subcorrente Ajustável de 0 a 5 A (> 5A medição através de TC)

Escala de Sobrecorrente Ajustável de 0 a 5 A (> 5A medição através de TC)

Tempo de inibição Ajustável 0,3 a 15 segundos

Repetibilidade Tensão: 2% fundo de escala Tempo: 5% fundo de escala

Histerese Tensão: 2% fundo de escala Tempo: 2% fundo de escala

Tempo de comutação 20 ms

Tempo de comutação após falha 100 ms

Tempo de retorno 100 ms

Tempo de estabilização térmica < 30 min

Tempo de energização < 2 seg.

Relé de saída 1x 5 Amp 250 Vca máx. carga resistiva reversível.

Material dos contatos AgCdO

Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura Ambiente De trabalho:0 a 50°C De armazenamento: -10 a 60°C

Umidade relativa de trabalho 20 a 90 % sem condensação

Material da caixa Termoplástico

Terminais de saída Parafusos com alojamento fixo

Grau de proteção da caixa IP 51

Grau de proteção nos terminais IP 20

Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,5 a 0,6 Nm

Fixação Trilho DIN 35 mm ou parafuso (com acessório opcional).
