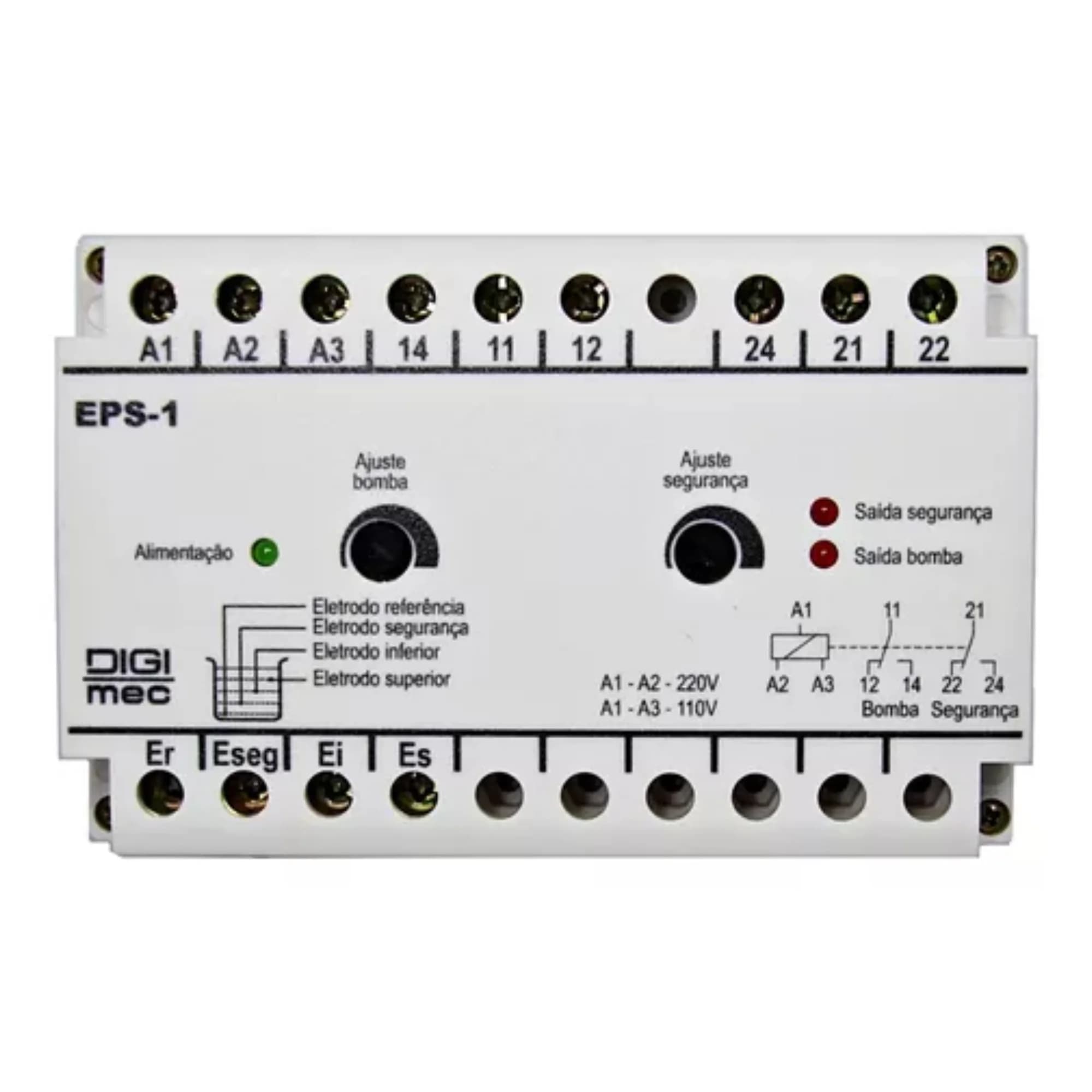

Os relés de nível EPS-1 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, comandando solenóides, contatores de moto-bombas ou simplesmente alarmes luminosos e/ou sonoros. Montados em caixas plásticas de ABS, apresentam alta resistência à choques, vibrações e alta imunidade à ruídos elétricos, além de possuirem um sistema de fácil fixação em trilho DIN ou por parafusos.

FUNCIONAMENTO

Um circuito eletrônico compara a corrente que circula entre os eletrodos conectados ao aparelho, com um valor selecionado no frontal através de um potenciômetro. O aparelho comuta seus contatos de saída para a posição de trabalho quando o líquido descobrir o eletrodo inferior, e para a posição de repouso quando o líquido cobrir o eletrodo superior. Este aparelho possui também, um outro potenciômetro de ajuste com uma saída a relé independente, denominado “segurança”, o qual comuta seus contatos para a posição de repouso sempre que o líquido descobrir o eletrodo de segurança. Este eletrodo deverá ser colocado sempre abaixo do eletrodo inferior.

PRINCIPAIS APLICAÇÕES

São utilizados para controle de nível e proteção de caldeiras, podendo ser também utilizados para controle de nível de reservatórios, caixas d’agua, etc.

DADOS TÉCNICOS

Alimentação ( -15% +10% ) 24 Vcc / 110, 220, 380 ou 440 Vca (especificar )

Frequência da rede 50 ou 60 Hz ( especificar )

Ajuste de sensibilidade 3 a 50 ¿O (outras sob pedido)

Consumo 3 VA

Contatos de saída 5 A. máx. em 250 Vca carga resistiva

Temperatura ambiente 0 a +50ºC

Tensão nos eletrodos 24 Vca
